Замена материнской платы Samsung Galaxy S4

Подденьте пластиковым инструментом для вскрытия или ногтем в выемке слева от камеры, со стороны кнопки питания.

Поднимите заднюю крышку за угол, ближайший к выемке, и снимите её с телефона.

Используйте плоский конец лопатки или ноготь, чтобы слегка нажать карту microSD глубже в её слот, пока не услышите щелчок.

После щелчка отпустите карту — она выскочит из слота.

Извлеките карту microSD.

При сборке вставьте карту microSD в слот до щелчка.

Вставьте пластиковый инструмент для вскрытия или палец в выемку отсека батареи и поднимите батарею вверх.

Удалите батарею из телефона.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы слегка нажать SIM-карту глубже в её слот, пока не услышите щелчок.

После щелчка отпустите карту — она выскочит из слота.

Удалите SIM-карту.

При сборке вставьте SIM-карту в слот до щелчка.

Удалите девять винтов Phillips #00 длиной 4,0 мм, фиксирующих среднюю рамку к сборке дисплея.

Средняя рамка закреплена на сборке дисплея несколькими пластиковыми защёлками за хромированной окантовкой рамки. Следующие шаги покажут, как отделить защёлки, чтобы снять среднюю рамку.

Начиная со стороны кнопки регулировки громкости, вставьте пластиковый инструмент между хромированной окантовкой вокруг стекла дисплея и более широкой хромированной рамкой. Найдите шов между ними.

Проведите инструментом вдоль шва, постепенно разъединяя пластиковые защёлки.

Будьте очень осторожны при поддевании и поддёргивайте только настолько, чтобы разъединить пластиковые защёлки — в окантовке средней рамки есть несколько тонких мест, которые могут треснуть при чрезмерном изгибе.

Продолжайте поддевать у угла телефона.

Проведите инструментом вдоль шва между средней рамкой и дисплеем по нижней части устройства, освобождая дополнительные пластиковые защёлки.

Снова подденьте у угла, со стороны кнопки питания.

Проведите инструментом вдоль шва.

Продолжайте проводить инструментом вокруг верхней части телефона, освобождая последние защёлки и отделяя среднюю рамку от сборки дисплея.

На этом этапе можно ещё раз пройтись инструментом по всему периметру устройства, чтобы убедиться, что все пластиковые защёлки освобождены.

Снимите среднюю рамку со сборки дисплея.

Используйте плоский конец лопатки, чтобы отсоединить разъём платы USB.

Отсоедините кабельный разъём фронтальной камеры.

Отсоедините кабельный разъём сборки внешнего динамика (гарнитуры).

Отсоедините кабельный разъём разъёма для наушников.

Отсоедините кабельный разъём дисплея/цифрового сенсора.

Отсоедините кабельный разъём антенны.

Удалите один винт Phillips #00 длиной 2,4 мм с платы материнской сборки.

Аккуратно извлеките материнскую плату.

Держите плату за края, чтобы предотвратить повреждение от статического электричества. Следите, чтобы не зацепить её за кабели при извлечении из сборки дисплея.

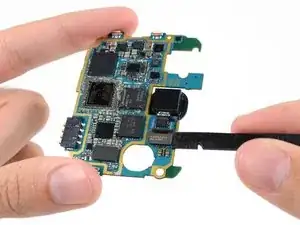

Используйте плоский конец лопатки, чтобы отсоединить разъём задней камеры.

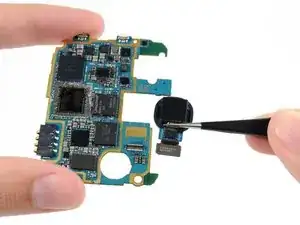

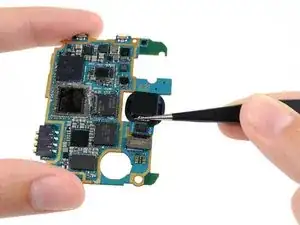

С помощью пинцета или пальцев выдвиньте заднюю камеру из её выемки в материнской плате.
