Замена дисплейной сборки Microsoft Lumia 535 — ЖК и сенсор с рамкой

RM-1090 / RM-1091/ RM-1089 / RM-1092

Как полностью разобрать Microsoft Lumia 535 для замены повреждённого экрана, динамика, разговорного динамика, платы разъёма зарядки и т. д.

Шаг 1

Выключите телефон.

Извлеките аккумулятор и любые SIM- и карты памяти.

Шаг 2

Отверткой Torx T4 отвинтите 9 винтов.

Шаг 3

Пластиковым монтажным инструментом отделите заднюю крышку от средней рамки.

Шаг 4

Отключите:

Шлейф сенсорного экрана

Шлейф ЖК-дисплея

Шлейф платы разъёма зарядки — снимите поролон и ленту, затем откиньте чёрную фиксацию вверх перед тем, как вынуть шлейф.

Коаксиальный антенный кабель — действуйте осторожно, тяните за металлический разъём, а не за кабель, иначе вы рискуете вырвать кабель из разъёма.

Удалите 2 винта Torx T4.

Шаг 5

Вставьте сюда знания.

Шаг 6

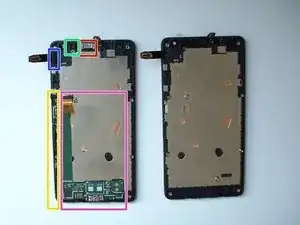

С старой дисплейной сборки необходимо переместить:

Разговорный динамик

Резиновый уплотнитель датчика приближения

Резиновый уплотнитель шлейфа ЖК

Коаксиальный антенный кабель

Малую плату с разъёмом зарядки и микрофоном.

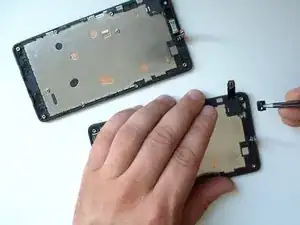

Шаг 7

Отключите коаксиальный антенный кабель.

Кабель закреплён в нескольких точках на рамке и на плате. Аккуратно снимите его.

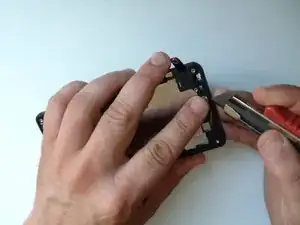

Шаг 8

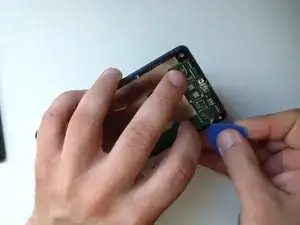

Плата приклеена к основной рамке клейкой лентой.

Используйте термофен или фен и прогрейте плату.

Теперь вы можете легко отделить плату от основной рамки.

Для процесса отделения используйте только пластиковые инструменты.

Шаг 9

Для сборки устройства следуйте инструкциям в обратном порядке.
