Замена линзы камеры HTC Touch
Если ваши фотографии выглядят размытыми или линза камеры визуально треснута или поцарапана, замена линзы задней камеры на HTC Touch может восстановить чёткость снимков. В этом руководстве показано, как безопасно снять и установить заднюю линзу камеры с помощью базовых инструментов.
Предупреждение: Убедитесь, что вы заземлены при работе с любой схемой или платой.
Перед началом ремонта выключите телефон и отключите зарядное устройство.
Шаг 1

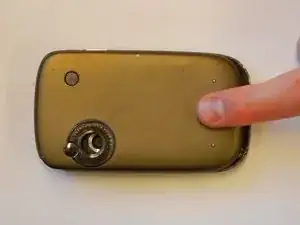

Сдвиньте заднюю панель вверх, удерживая за выступ внизу, пока она не отпустится.
Поднимите и снимите панель.
Шаг 2

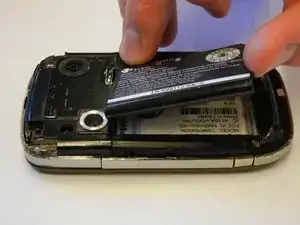

Возьмите батарею пальцами за края и извлеките её из отсека.
Отложите в безопасное место.
Шаг 3

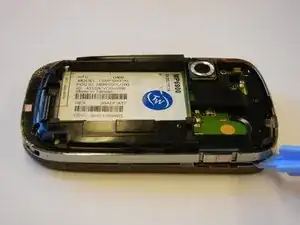

Отверткой T5 Torx открутите 4 винта с торкс-головкой, расположенные в углах телефона.
Храните винты в безопасном месте, чтобы не потерять их.
Шаг 4

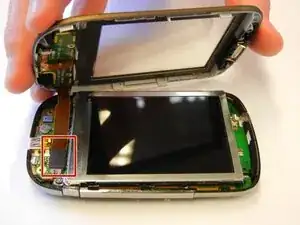

Используйте пластиковый инструмент для вскрытия, чтобы снять переднюю панель с телефона.
Подведите лопатку или инструмент для вскрытия под край пресс-коннектора и аккуратно подденьте вверх, чтобы отсоединить его.
Подденьте именно край самого коннектора, а не разъем на плате. В противном случае вы рискуете необратимо повредить разъем.
Для повторного подключения аккуратно совместите коннектор с его разъемом и нажмите пальцем — сначала на одну короткую сторону, затем на другую — пока он не защёлкнется. Не пытайтесь силой вдавить коннектор. Если возникают сложности, скорректируйте положение и попробуйте снова.
Шаг 5

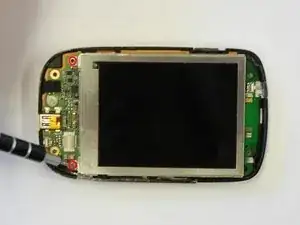

Открутите винты с торкс-головкой у основания экрана с помощью отвертки T5 Torx.
Шаг 6

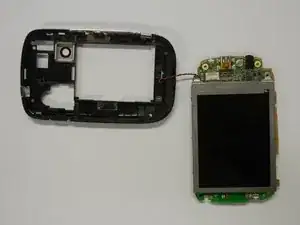

Отделите материнскую плату от чёрного пластмассового корпуса.

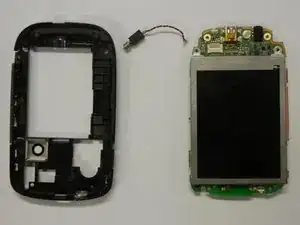

Отсоедините чёрный и красный провод от материнской платы.
Отсоедините чёрный и красный провод от чёрного пластмассового корпуса.
Шаг 7

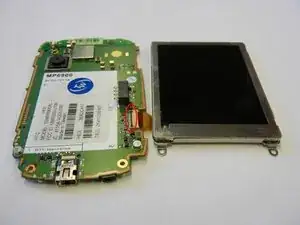

Используйте лопатку, чтобы поднять чёрную фиксирующую планку рядом с оранжевым шлейфом и вытяните шлейф из разъёма.
Снимите ЖК-экран.
Шаг 8

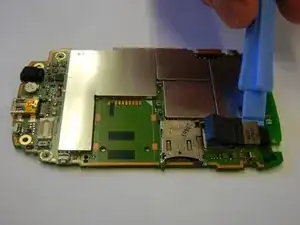

Подведите лопатку или инструмент для вскрытия под край пресс-коннектора и аккуратно подденьте вверх, чтобы отсоединить его.
Снимите линзу камеры с материнской платы с помощью пластикового инструмента для вскрытия.
Совместите и вставьте новую линзу камеры в отверстие. Нажмите, чтобы зафиксировать её на месте.
Заключение
Вы успешно заменили линзу камеры HTC Touch! Проверьте камеру, чтобы убедиться, что новая линза работает правильно и изображения чёткие. Для сборки устройства выполните эти инструкции в обратном порядке.
Утилизируйте электронные отходы через переработчика с сертификацией R2 или e-Stewards.
