Замена дисплейного экрана HTC SMT 6175
Жидкокристаллический дисплей (LCD) защищён внешним пластиковым корпусом телефона. Повреждение экрана — одна из основных причин замены телефона, но не обязательно заменять весь аппарат! Это руководство покажет, как заменить LCD вашего телефона HTC SMT 6175, если вы уронили телефон и экран треснул или если у LCD есть другие повреждения.
Шаг 1

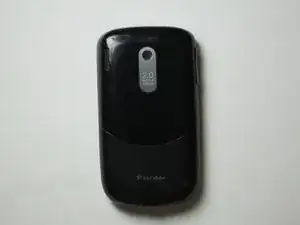

Сначала переверните телефон так, чтобы была видна задняя крышка.
Шаг 2

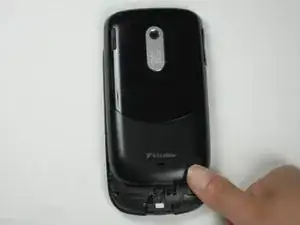

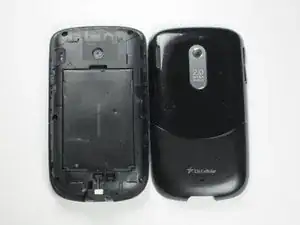

Одновременно большим пальцем нажмите на заднюю часть корпуса телефона вверх и снимите переднюю панель телефона.
Шаг 3

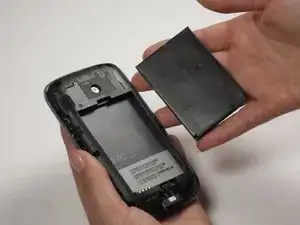

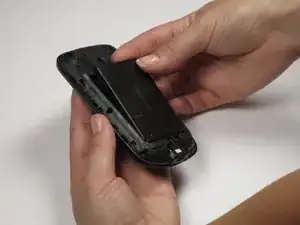

Вставьте палец или лопаточку в прорезь над аккумулятором. Снимите аккумулятор и отложите его в сторону.
Шаг 4

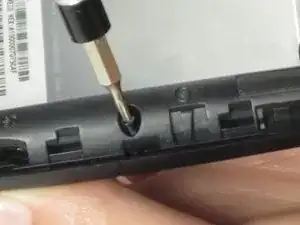

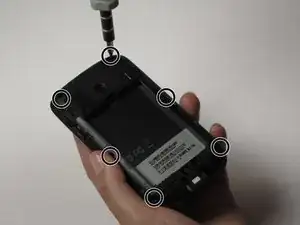

Чтобы снять корпус, используйте маленькую пятигранную отвертку и выкрутите 6 винтов, расположенных по краям.
Шаг 5

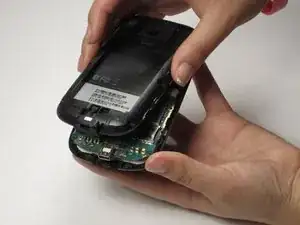

Снимите корпус.
Это может быть сложно. Начните вытягивать заднюю часть из передней рамки и, когда она начнёт приподниматься, продолжайте обходить корпус по периметру, пока задняя крышка полностью не освободится.
Шаг 6

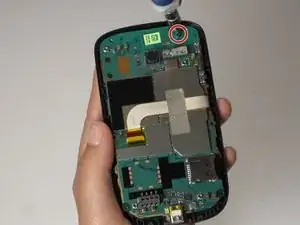

Далее выкрутите верхний винт маленькой крестовой отверткой.

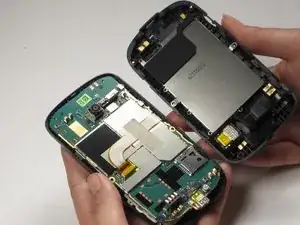

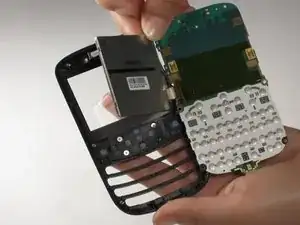

Отведите материнскую плату назад.
LCD всё ещё соединён с передней частью материнской платы гибким шлейфом и приклеен к переднему корпусу.
Шаг 7

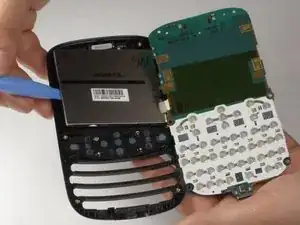

Используя лопаточку, вырежьте дисплей из его отсека в переднем корпусе. Вставьте лопаточку рядом с LCD с противоположной стороны от места крепления материнской платы.
LCD приклеен на липкий клей, поэтому его может быть трудно снять.
Шаг 8

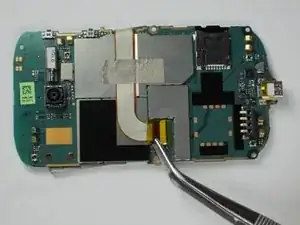

Положите материнскую плату на LCD. С помощью пинцета снимите желтую полоску ленты, закрывающую конец плоского шлейфа.
Шаг 9

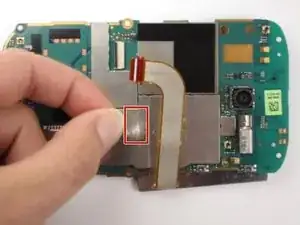

Отклейте серебристую ленту, закрывающую плоский шлейф. Материнская плата теперь отделена от остальной части телефона.
Серый липкий скотч может потребоваться оторвать из-за его сильной адгезии.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
