Замена внешнего/основного ЖК-дисплея Nokia 6133

Снимите заднюю крышку телефона, слегка нажав пальцем и поднимая ее вверх в сторону верхней части телефона.

Снимите заднюю крышку.

Используйте указательный палец, чтобы сначала нажать вниз, а затем поднять аккумулятор, как показано.

Извлеките аккумулятор из телефона.

Открутите два винта T5, которые легко видны на задней стороне телефона.

Винты: 7,8 мм

После того, как винты будут удалены, телефон легко разделится на две части, соединенные гибкой проводкой.

Убедитесь, что вы не потеряли и не отсоединили указанный элемент, к которому крепится винт. Он с пружинным механизмом и его очень трудно вернуть на место.

Используйте инструмент для открытия iPod, чтобы аккуратно приоткрыть заднюю крышку, как показано на картинке.

Начните с верхней части телефона и двигайтесь вниз до самого низа. (При необходимости используйте несколько открывателей)

ПОВТОРИТЕ на обеих сторонах и будьте осторожны, чтобы не повредить цепи инструментами.

Аккуратно разъедините телефон, и гибкий провод должен отсоединиться от своего соединения, как показано.

Если это не так, поднимите черный язычок внутри левой области на картинке.

С передней частью телефона под push-панель к удаленной части телефона.

Для очистки используйте влажную тряпку с водой.

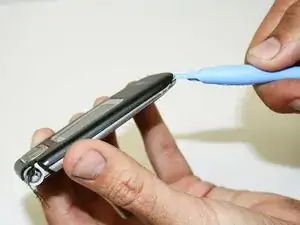

Используя инструмент для открытия iPod, приоткройте корпус, в котором находятся ЖК-дисплеи, вставив его внизу, как показано.

ОЧЕНЬ Х脕ТРИМ!!! Не наживайте сильно ни на одну из сторон светодиода.

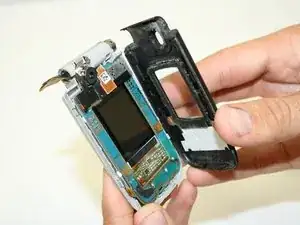

Проводите инструментом по краю между темной передней частью и серебристой задней частью.

Довольно сложно открыть эту часть, будьте осторожны, чтобы не повредить экраны.

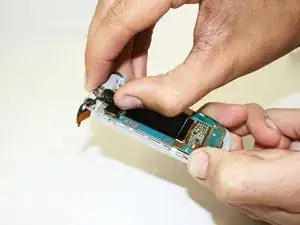

Удалите первое соединение гибкого провода, вставив ноготь непосредственно под соединением, как показано. Оно легко отсоединится.

Этот гибкий провод соединяет логическую плату ЖК-дисплея с основной логической платой, удаленной ранее.

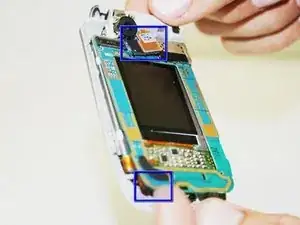

Удалите два других соединения гибкого провода в верхней и нижней части логической платы ЖК-дисплея. Поверните вверх по соответствующим соединениям, как показано.

Квадратная логическая плата ЖК-дисплея теперь отсоединится.

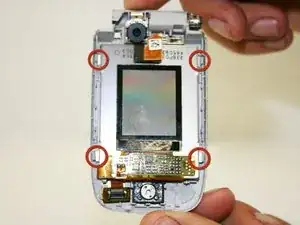

Поднимите соответствующие язычки с помощью вашего ногтя или инструмента для открытия iPod, отводя их от панели ЖК-дисплея.

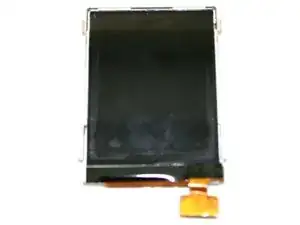

ЖК-дисплей теперь можно легко удалить.

Для очистки используйте любой универсальный очиститель для линз и мягкую ткань. НЕ наносите очиститель на любые электронные компоненты!

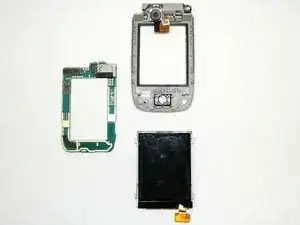

Показано:

ЖК-дисплей (сторона основного дисплея)

Логическая плата ЖК-дисплея

Корпус, в котором находятся вышеуказанные компоненты и камера.
