Замена камеры Sony Ericsson W810I

Положите Sony Ericsson W810I экраном вниз, крышкой батарейного отсека вверх, как показано.

Снимите крышку батарейного отсека, надавив вниз на символ «Singular», затем сдвиньте давление к нижнему краю телефона.

Отведите нижнюю часть батареи от телефона большим пальцем и поверните до тех пор, пока отверстие внизу корпуса не будет направлено вниз. Батарея должна выскользнуть.

Удалите два винта 3.9 мм крестообразной отверткой Phillips №00.

Удалите два винта 6.35 мм отверткой Torx T6.

Проведите пластиковой монтажной лопаткой вдоль кромки задней панели, поддев и разделяя её, чтобы снять.

Переверните телефон и откройте отсек для карты памяти.

Вставьте пластиковый инструмент в отверстие и поверните его, чтобы получить рычаг. Это начнёт отделять переднюю панель от внутренней пластиковой опорной рамки.

Проведите пластиковой монтажной лопаткой вверх вдоль этой стороны, снимая корпус.

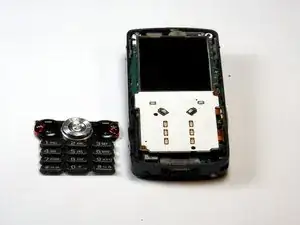

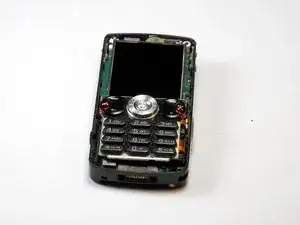

Отделите резиновые клавиши от их основы. Не сдвигайте их с боку.

Отложите их в сторону.

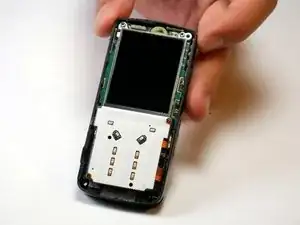

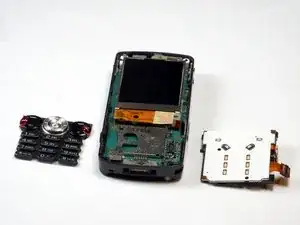

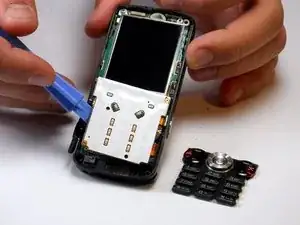

Вставьте пластиковый монтажный инструмент под левую сторону основания клавиатуры и начните поднимать.

Поднимайте медленно — вы можете повредить ленточный кабель под ней, если отрывать основание клавиатуры слишком резко.

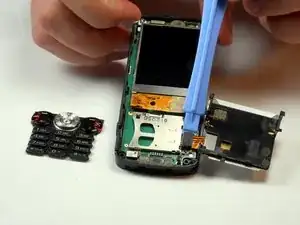

Вставьте пластиковый монтажный инструмент под место крепления ленточного кабеля и слегка подведите вверх, чтобы его отщёлкнуть.

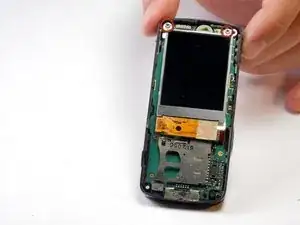

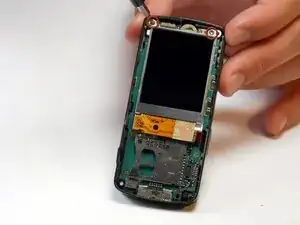

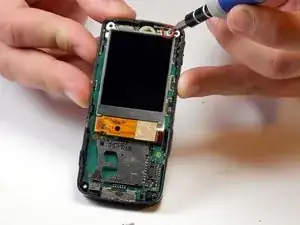

Удалите указанные винты 6.35 мм отверткой Torx T6.

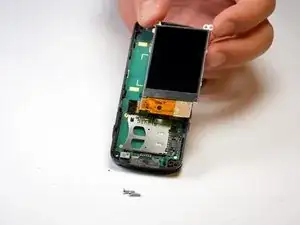

Аккуратно потяните ЖК-экран наружу и в сторону. Не пытайтесь полностью отрывать его от платы под ним.

Подденьте снизу кабеля в месте крепления пластиковой монтажной лопаткой, чтобы отсоединить его. Теперь экран можно отделить.

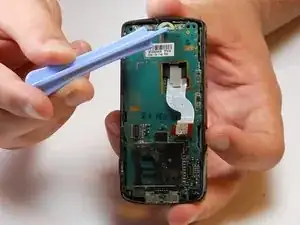

Используя пластиковый монтажный инструмент, подденьте снизу коричневую часть ленточного кабеля, чтобы отключить её.

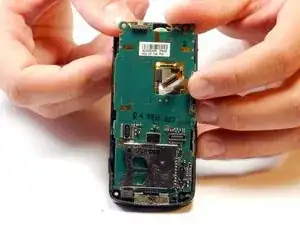

С помощью пластикового монтажного инструмента отделите верхнюю часть материнской платы от остальной пластиковой оболочки.

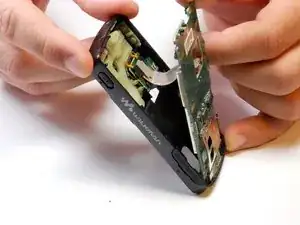

Слегка потяните материнскую плату вперёд, чтобы она начала выскальзывать из корпуса.

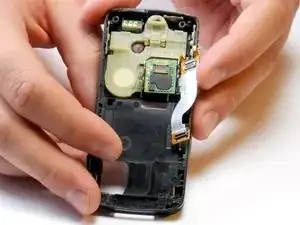

Протяните ленточный кабель через отверстие в материнской плате, чтобы он не застрял.

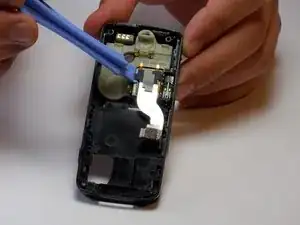

Надавите на нижнюю сторону ленточного кабеля в месте крепления пластиковой монтажной лопаткой, пока он не отсоединится.

Отведите ленточный кабель в сторону.

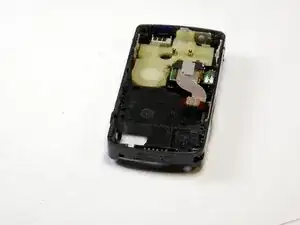

Переверните телефон так, чтобы сторона, ранее обращённая к вам, теперь была обращена от вас.

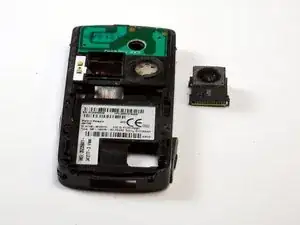

Аккуратно нажмите на модуль камеры со стороны, обращённой к вам. Модуль должен отвалиться от пластиковой опоры.

Вставьте новый модуль камеры в освободившееся место.
