Замена ЖК-дисплея Sony Ericsson w600i

Возьмите нижнюю часть задней панели телефона и сдвиньте её вниз.

Поднимите батарею за закруглённый вырез внизу телефона.

Выкрутите четыре винта Torx с задней панели.

Задняя панель может начать отходить от лицевой части клавиатуры. Пока не пытайтесь снять её полностью.

Винты — Torx T5, 5.6 мм.

Поверните телефон, раскрывая его.

С помощью пластиковой лопатки аккуратно подденьте серую U-образную крышку под клавиатурой.

Крышка закреплена клейкой лентой. Чем аккуратнее вы её снимете, тем проще будет последующая сборка.

Снимите два винта Torx под крышкой.

Это винты Torx T5, 8.6 мм.

Осторожно подведите лопатку или ноготь между лицевой частью клавиатуры и задней панелью.

Части наиболее плотно защёлкиваются в нижней петлевой части.

Отделите лицевую часть клавиатуры от задней панели.

Кнопки клавиатуры и компонент кнопок находятся внутри телефона и не закреплены, поэтому обратите внимание на их ориентацию на случай, если они сместятся.

Обратите внимание на состояние оплётки шнура. При сборке её нужно вернуть в то же положение.

Держа заднюю панель в стороне от петли, снимите 4 маленьких винта Phillips и оба выштампованных распорных элемента с узла петли.

Обратите внимание, что только нижний распорный элемент имеет язычок.

Винты — Phillips, 2.9 мм

Задний корпус теперь разобран, и обнаружен узел петли.

Снимите четыре чёрных винта Phillips, удерживающие узел петли на секции с ЖК-дисплеем.

Будьте осторожны с винтами — они очень маленькие.

Винты — Phillips, 2.4 мм

Осторожно снимите серую пластиковую крышку в верхней задней части секции ЖК-дисплея с помощью лопатки.

Она закреплена клейкой лентой; чем аккуратнее вы её снимете, тем легче будет последующая сборка.

Снимите два винта Torx, выявленных под серой крышкой.

Винты — Torx T5, 5.6 мм

Аккуратно отожмите переднюю панель, начиная со нижнего паза.

Снимите винты Torx возле кнопок.

Винты — Torx T5, 5.6 мм

Снимите чёрную переднюю панель.

Снимите накладку кнопок, запомнив её положение для обратной сборки. На накладке есть небольшие серые выступы, соответствующие отверстиям в накладке.

Осторожно освободите небольшие серые фиксирующие защёлки по периметру сборки дисплея.

Отделите сборку дисплея от её задней пластины.

Будьте внимательны; некоторые боковые кнопки могут выскочить при отделении задней пластины.

Секция ЖК-дисплея теперь разобрана.

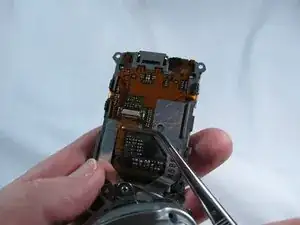

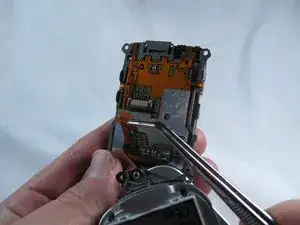

ЖК-дисплей соединён с устройством небольшим гибким кабелем. Чтобы освободить кабель, переведите маленький фиксатор на разъёме в вертикальное положение.

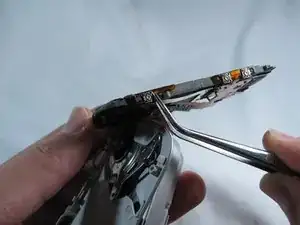

Аккуратно потяните гибкий кабель вниз пинцетом.

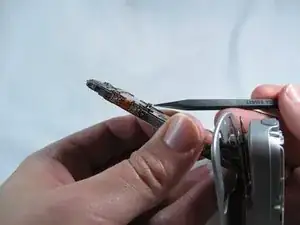

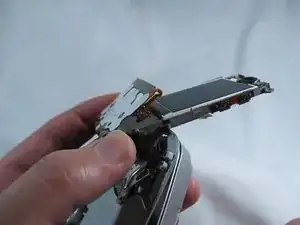

Осторожно отделите компонент боковых кнопок от внутренней рамки. Он приклеен.

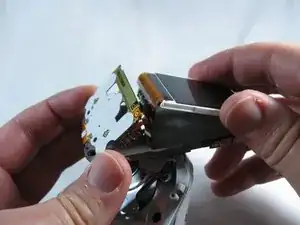

Слегка оттяните передний компонент кнопок от внутренней рамки. Его полностью удалять не нужно.

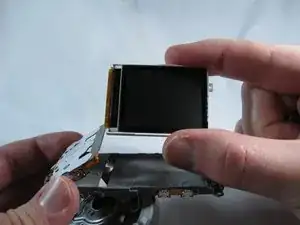

Снимите ЖК-экран за его белый корпус, протянув гибкий кабель через вырез с другой стороны корпуса.

ЖК-дисплей снят! Теперь его можно заменить на рабочий экран.
