Разборка секции ЖК-дисплея Sony Ericsson w600i

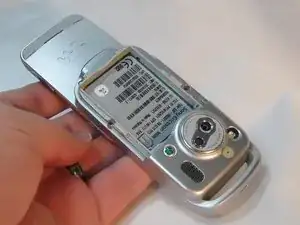

Возьмите нижнюю часть задней панели телефона и сдвиньте её вниз.

Подденьте аккумулятор у округлого выреза внизу телефона и приподнимите его.

Открутите четыре винта Torx с задней пластины.

Задняя пластина может начать отделяться от лицевой панели клавиатуры. Пока не пытайтесь полностью её снять.

Винты — Torx T5, длина 5.6 мм.

Поверните телефон, раскрыв его.

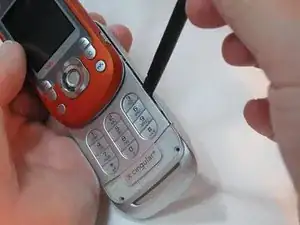

С помощью лопатки аккуратно подденьте серую U-образную крышку под клавиатурой.

Крышка приклеена клейкой лентой. Чем осторожнее Вы её снимете, тем проще будет последующая сборка.

Снимите два винта Torx, расположенные под крышкой.

Это винты Torx T5, длина 8.6 мм.

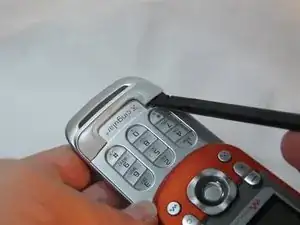

Аккуратно подденьте лопаткой или ногтем между лицевой частью клавиатуры и задней пластиной.

Элементы наиболее плотно защёлкиваются в нижней петлевой зоне.

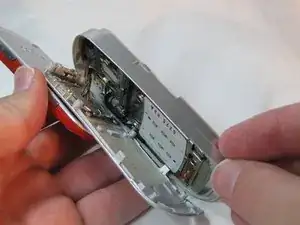

Отделите лицевую часть клавиатуры от задней пластины.

Кнопки клавиатуры и кнопочный модуль находятся свободно внутри телефона, поэтому обратите внимание на их ориентацию, чтобы избежать потери при разборке.

Обратите внимание на состояние оплётки шнура. При сборке она должна быть возвращена в том же положении.

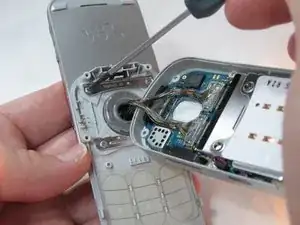

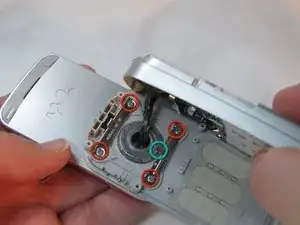

Держа заднюю пластину отстоящей от шарнира, снимите 4 маленьких винта с крестообразным шлицем и оба штампованных распорных элемента со сборки шарнира.

Обратите внимание, что только нижний распорный элемент имеет язычок.

Винты — Phillips, длина 2.9 мм.

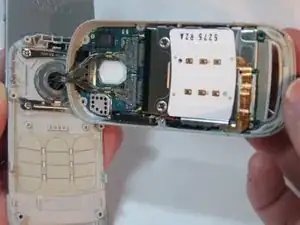

Задняя часть корпуса теперь разобрана, открыта сборка шарнира.

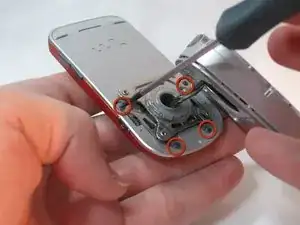

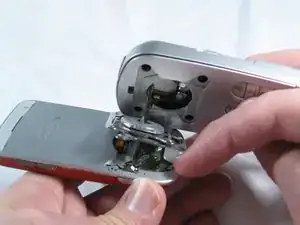

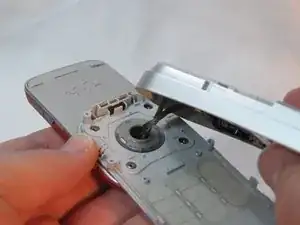

Снимите четыре чёрных винта с крестообразным шлицем, крепящие сборку шарнира к секции ЖК-дисплея.

Будьте внимательны — винты очень маленькие.

Винты — Phillips, длина 2.4 мм.

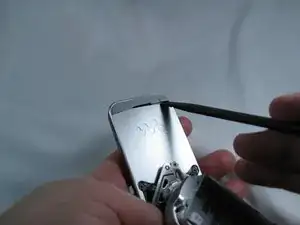

Осторожно снимите серую пластиковую крышку в верхней задней части секции ЖК-дисплея с помощью лопатки.

Она закреплена клейкой лентой — чем аккуратнее Вы её снимете, тем легче будет сборка.

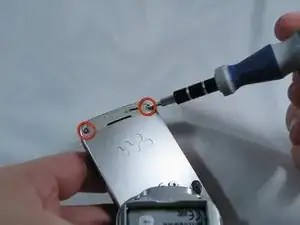

Снимите два винта Torx, скрытые под серой крышкой.

Винты — Torx T5, длина 5.6 мм.

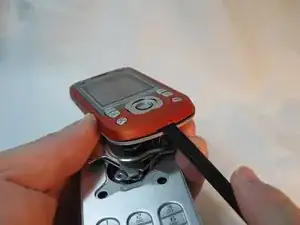

Аккуратно подденьте переднюю панель, начиная со нижнего паза.

Снимите винты Torx рядом с кнопками.

Винты — Torx T5, длина 5.6 мм.

Снимите чёрную переднюю панель.

Снимите силиконовую накладку кнопок, отмечая её положение для обратной сборки. Имеются небольшие серые выступы, соответствующие отверстиям в накладке.

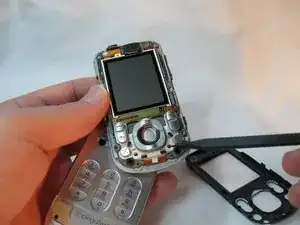

Осторожно освободите маленькие серые фиксирующие защёлки по периметру узла дисплея.

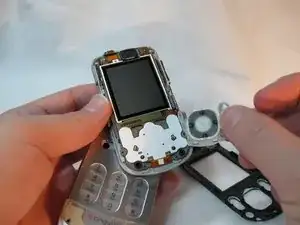

Отделите узел дисплея от его задней пластины.

Будьте аккуратны; некоторые боковые кнопки могут выпасть при отделении задней пластины.

Секция ЖК-дисплея теперь разобрана.
