Замена вибромотора Sony Ericsson W810I

Поместите Sony Ericsson W810I экраном вниз, крышкой батарейного отсека вверх, как показано.

Снимите крышку батарейного отсека, надавив вниз на символ «Singular», затем сдвиньте давление в направлении нижнего края телефона.

Поднимите нижнюю часть батареи большим пальцем и поверните, пока вырез в нижней части корпуса не будет направлен вниз. Батарея должна выскользнуть.

Удалите два винта 3.9 мм крестовой отверткой Phillips №00.

Удалите два винта 6.35 мм отверткой Torx T6.

Проведите пластиковым инструментом для вскрытия вдоль кромки задней панели, поддевая её, чтобы снять.

Переверните телефон и откройте отсек для карты памяти.

Вставьте пластиковый инструмент в отверстие и проверните его для получения плеча. Это начнёт отделять переднюю панель от внутренней пластиковой опорной рамки.

Проведите пластиковым инструментом вверх вдоль этой стороны, снимая корпус.

Отцепите резиновые клавиши от их основы. Не сдвигайте их со смещения.

Отложите их в сторону.

Вставьте пластиковый инструмент под левую сторону подложки клавиатуры и начните поднимать.

Поднимайте медленно, вы можете повредить лентовый кабель внизу, если отрывать подложку слишком резко.

Вставьте пластиковый инструмент под место крепления лентового кабеля и слегка подожмите вверх, чтобы отсоединить его.

Удалите указанные винты 6.35 мм отверткой Torx T6.

Осторожно выньте ЖК-экран и отодвиньте в сторону. Не пытайтесь полностью оторвать его от платы под ним.

Подденьте снизу кабель в месте крепления пластиковым инструментом, чтобы отсоединить. Экран теперь можно отделить.

Используя пластиковый инструмент, надавите на нижнюю сторону коричневой части лентового кабеля, чтобы отключить его.

Используя пластиковый инструмент, отделите верхнюю часть материнской платы от остальной пластиковой оболочки.

Немного потяните материнскую плату вперёд, чтобы она начала выскальзывать из корпуса.

Протяните лентовый кабель через отверстие в плате, чтобы он не застрял.

Это вибромотор. Он заставляет телефон вибрировать, когда включён режим вибрации.

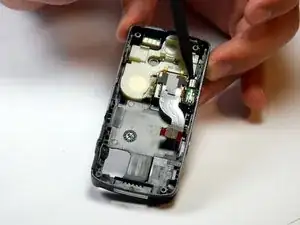

Вставьте лопаточку в зазор между зелёным резиновым держателем и пластиковым корпусом и подденьте, чтобы вытолкнуть его. Когда элемент будет наполовину вынут, уберите лопаточку.

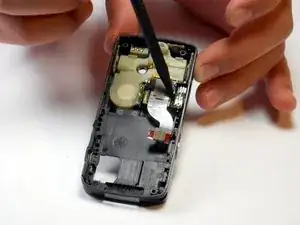

Заново вставьте лопаточку в зазор между металлической крышкой и пластиковым корпусом и подденьте, чтобы извлечь остаток.
