Замена камеры Casio G'zOne Commando Verizon MIL-SPEC

В этом руководстве мы полностью разберем телефон до основных компонентов для удаления камеры и замены ее на новую.

Шаг 1

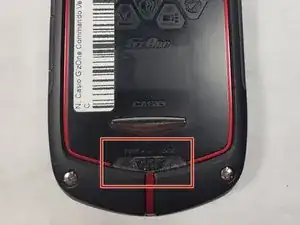

Переместите ползунок на задней панели телефона в свободное положение.

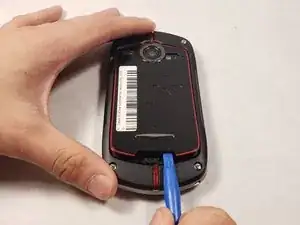

С помощью пластикового инструмента для открытия осторожно приподнимите заднюю панель от нижней части панели.

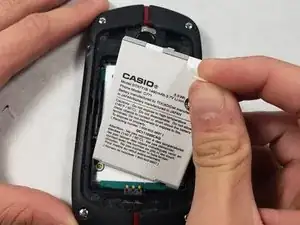

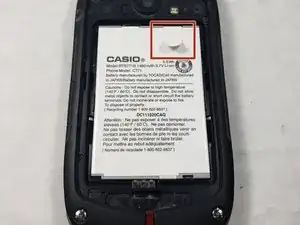

Потяните белый пластиковый язычок вверх и извлеките аккумулятор.

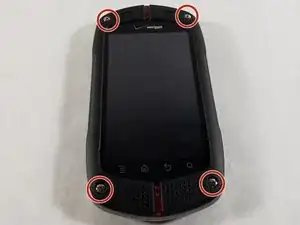

Удалите четыре винта Y0 размером 6 мм из углов устройства.

Удалите четыре винта Y0 размером 5 мм с задней стороны устройства.

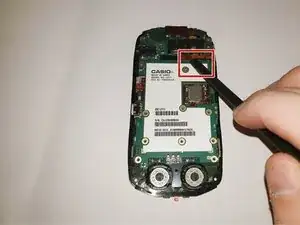

Используя лопатку, приподнимите материнскую плату из ее отсека, вставив лопатку в отсек и поднимая вверх, пока она не выйдет полностью.

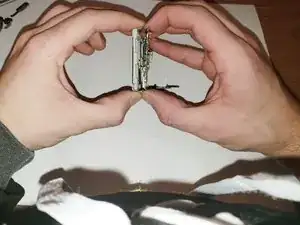

Наконец, отделите материнскую плату от ее отсека с помощью рук.

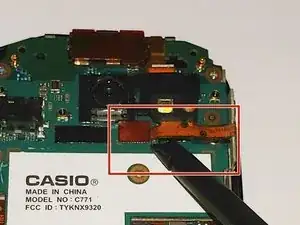

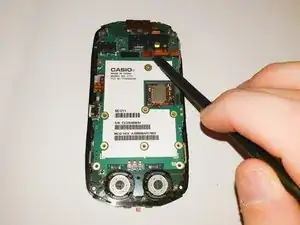

С помощью лопатки аккуратно поднимите оранжевый коннектор.

Переверните материнскую плату

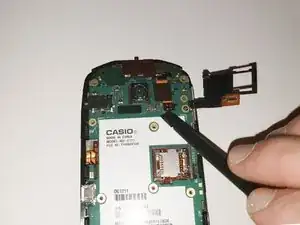

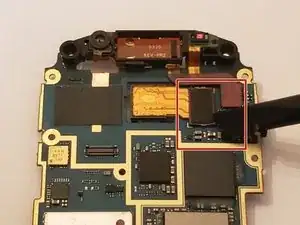

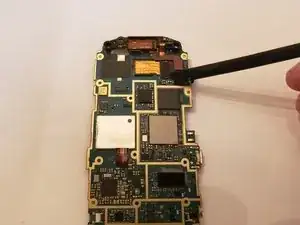

С помощью лопатки поднимите маленький черный коннектор и удалите камеру.

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
