Замена IPS LCD-экрана и дигитайзера Pocophone F1

Прежде чем начать, выключите телефон.

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие лотка SIM-карты на левой грани телефона.

Нажмите аккуратно, чтобы извлечь лоток.

Снимите лоток для SIM-карты.

При повторной установке карт убедитесь, что они правильно ориентированы в лотке.

Отверните два винта Torx T3 длиной 2.7 мм на нижнем торце телефона.

Вставьте монтажный инструмент между экраном и задней крышкой внизу экрана.

Проведите инструментом к нижнему правому углу, чтобы освободить пластиковые защёлки, удерживающие заднюю крышку.

Проведите монтажным инструментом вокруг нижнего правого угла.

Проведите инструментом вдоль правого края Pocophone F1, чтобы освободить пластиковые защёлки.

Проведите монтажным инструментом вдоль верхнего торца телефона, чтобы освободить пластиковые защёлки, удерживающие заднюю крышку.

Проведите монтажным инструментом вдоль левого края телефона, чтобы освободить оставшиеся пластиковые защёлки.

Не снимайте заднюю крышку полностью — шлейф сканера отпечатков пальцев всё ещё подключён к плате.

Осторожно отогните узел телефона влево относительно задней крышки, как страницу книги.

Избегайте натяжения шлейфа сканера отпечатков пальцев во время этой операции.

Снимите десять винтов Phillips длиной 3.2 мм.

Заберите лезвие монтажной лопатки под нижний левый угол крышки платы.

Проведите лезвием вокруг угла и вдоль левого края крышки платы, чтобы освободить пластиковые защёлки.

Используйте лезвие, чтобы поддеть и приподнять крышку платы.

Снимите крышку платы.

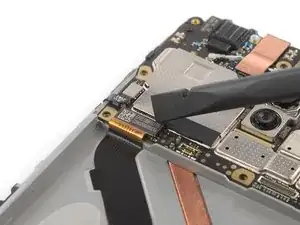

Используйте плоский конец лопатки, чтобы поддеть и отключить разъём шлейфа сканера отпечатков.

Снимите заднюю крышку.

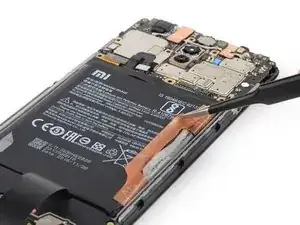

С помощью пинцета снимите чёрную защитную фольгу с аккумулятора и платы и удалите её.

Используйте плоский конец лопатки, чтобы поддеть и отключить разъём аккумулятора.

Используйте плоский конец лопатки, чтобы поддеть и отключить межплатный шлейф.

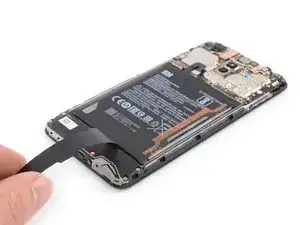

Отогните межплатный шлейф в сторону, чтобы получить доступ к аккумулятору.

Можно зафиксировать шлейф на столе с помощью клейкой ленты, чтобы он оставался в сложенном положении.

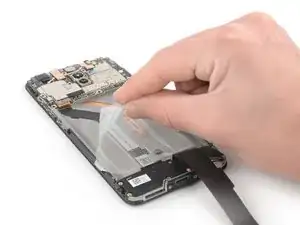

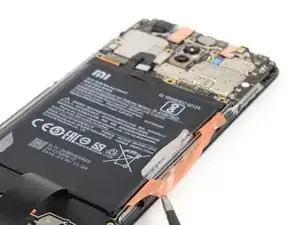

С помощью пинцета или ногтей аккуратно снимите оранжевую наклейку с аккумулятора.

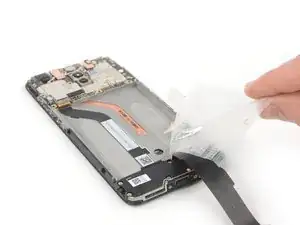

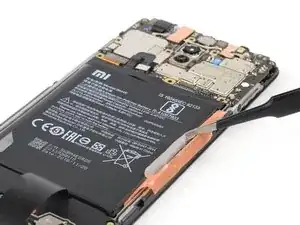

Снимите маленькую белую наклейку с аккумулятора.

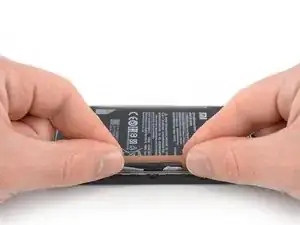

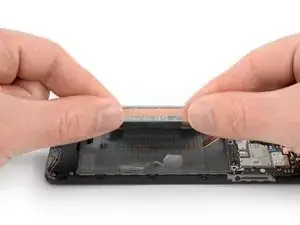

Возьмите оба конца оранжевой ленты.

Потяните оба конца оранжевой ленты прямо вверх, чтобы вытянуть аккумулятор из его углубления.

Если вам трудно вынуть аккумулятор, клей может быть слишком липким. Можно приложить нагретый iOpener к экрану или использовать тепловой пистолет, чтобы размягчить клей под аккумулятором. Применяйте iOpener не менее двух минут.

Снимите оставшийся клей с аккумулятора.

Удалите аккумулятор.

Не используйте аккумулятор повторно после его удаления — это потенциальная опасность. Замените его на новый аккумулятор.

Вы можете повторно использовать старую клейкую ленту, если она все еще липкая. Однако если вы собираетесь заменить экран, её нужно удалить и заменить на новую клейкую ленту, вырезанную по размеру.

Снимите оставшуюся клейкую ленту аккумулятора с металлической рамки.

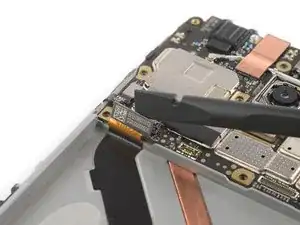

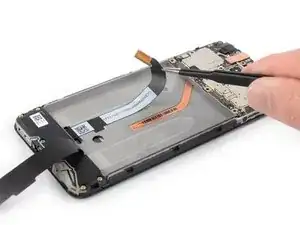

Используйте плоский конец лопатки, чтобы поддеть и отключить гибкий кабель дисплея.

Отлейте гибкий кабель дисплея от рамки.

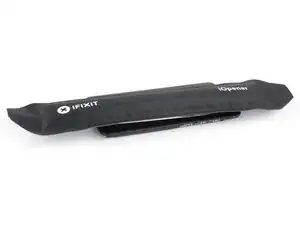

Приложите нагретый iOpener к экрану, чтобы размягчить клей под ним. Применяйте iOpener не менее двух минут.

Прикрепите присоску к нижней части экрана как можно ближе к краю.

Если экран телефона треснут, присоска может не держаться. Попробуйте поднять экран с помощью прочной ленты или приклейте присоску суперклеем и дайте высохнуть, чтобы продолжить работу.

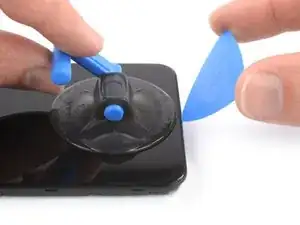

Поднимите заднее стекло с помощью присоски, чтобы создать небольшой зазор между экраном и рамой.

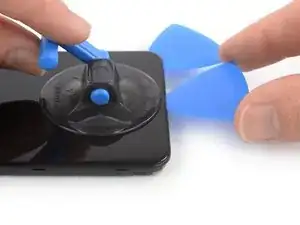

Вставьте медиатор для вскрытия в зазор.

Если возникают трудности, примените больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

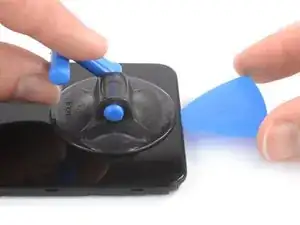

Проведите медиатором к правому нижнему углу.

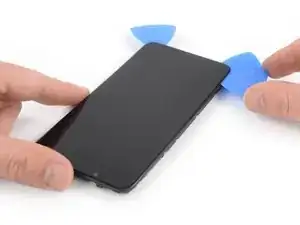

Вставьте второй медиатор под центр нижнего края экрана и сдвиньте его к левому нижнему углу, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не склеился снова.

Вставьте третий медиатор под левый нижний угол телефона.

Проведите медиатором вверх к левому верхнему углу, чтобы разрезать клей. Оставьте его там, чтобы клей не склеился снова.

Если резать становится слишком трудно, повторно нагрейте и снова примените iOpener.

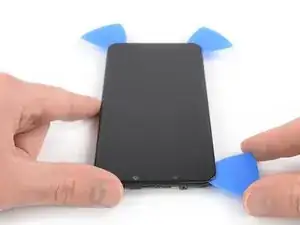

Вставьте четвертый медиатор в левом верхнем углу.

При приближении к фронтальной камере работайте только кончиком медиатора, чтобы не повредить и не запачкать камеру.

Проведите медиатором по верхнему краю телефона, чтобы разрезать клей. Оставьте медиатор в правом верхнем углу экрана, чтобы клей не склеился снова.

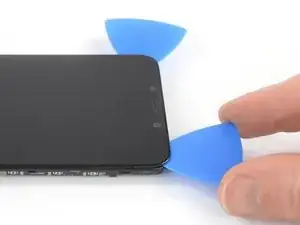

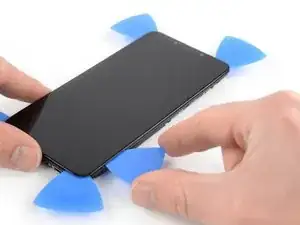

Вставьте пятый медиатор и проведите им вдоль правого края телефона, чтобы разрезать оставшийся клей.

Старайтесь пока не полностью снимать дисплей: кабель дисплея все еще пропущен через рамку и может быть приклеен с внутренней стороны металлической рамки.

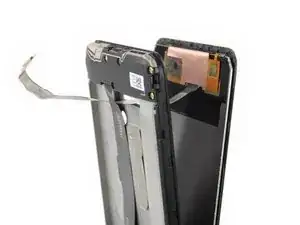

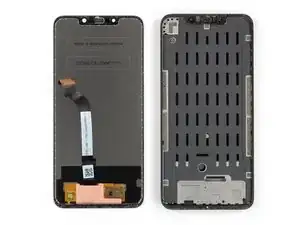

Протяните гибкий кабель дисплея через зазор в металлической рамке и снимите дисплей.
