Замена материнской платы Xiaomi Redmi Note 7 Pro
В этом руководстве показано, как снять или заменить материнскую плату на Xiaomi Redmi Note 7 Pro. Для повторной сборки устройства потребуется новая клейкая лента для фиксации компонентов.
Шаг 1
Перед началом выключите телефон.

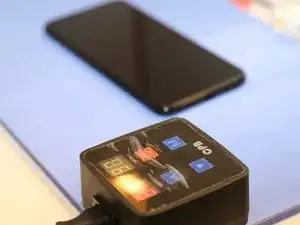

Нагрейте телефон примерно до 195 градусов по Фаренгейту (90 °C).
Шаг 2
Поднимите заднюю крышку, чтобы создать зазор между стеклом и рамкой.

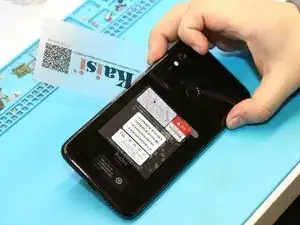

Вставьте приспособление для открытия в зазор.
Шаг 3
Начните проводить инструментом для открытия от нижнего левого угла вдоль боковой стороны устройства, чтобы разрезать клей.
Оставьте инструмент в боковом зазоре, чтобы клей не слипся снова.
Шаг 4
Откройте крышку как книгу, но будьте осторожны, чтобы не повредить гибкий кабель, пока он ещё подключён.
Шаг 5

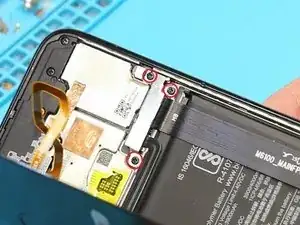

Используя отвёртку (1,5 мм), открутите 4 винта и снимите держатель, фиксирующий разъём.
Шаг 6

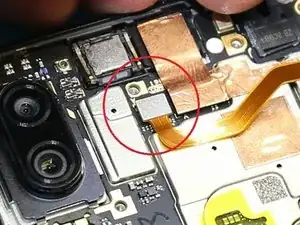

Отключите разъём, чтобы избежать возможного короткого замыкания во время разборки.

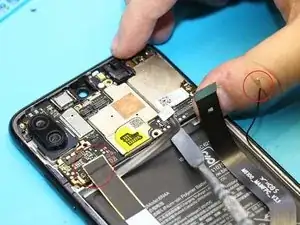

Отключите разъёмы и снимите межплатный кабель.
Шаг 7

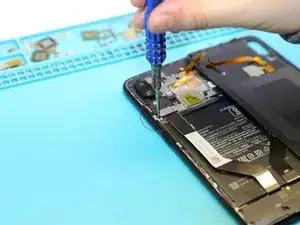

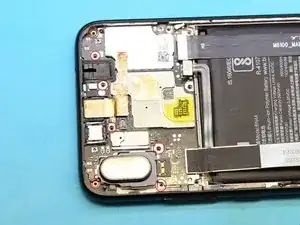

Используя отвёртку (1,5 мм), открутите 7 винтов.

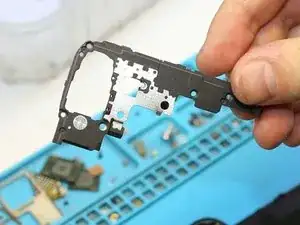

Снимите крышку.
Шаг 8

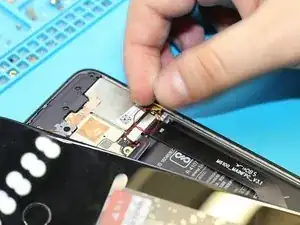

Подденьте разъём и снимите кабель датчика отпечатка пальца.
Шаг 9

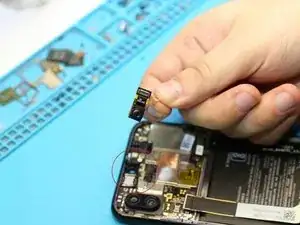

Отключите разъём на печатной плате и снимите фронтальную (селфи) камеру.
Шаг 10
Отключите разъёмы на печатной плате.
Шаг 11

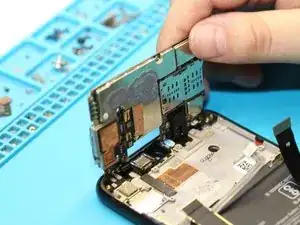

Снимите и удалите печатную плату.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
