Замена дисплейного модуля Telstra Dave 4G ZTE T83

Удалите четыре винта H2 с задней крышки телефона. Не потеряйте чёрные резиновые шайбы на винтах.

Удалите два винта H2 по обеим сторонам телефона. Не потеряйте красные уплотнения, установленные на винтах.

С помощью пластикового медиатора отожмите заднюю крышку корпуса. Следите, чтобы не потерять заглушки портов. Обратите внимание на положение защитных крышек разъёмов. Перед окончательной защёлкой корпуса убедитесь, что защёлки на концах коннекторов стоят на своих местах.

Удалите два чёрных винта с крестообразной головкой с крышки разъёма батареи.

Отогните крышку батарейного разъёма от платы.

Отсоедините разъём батареи от платы. Вставьте плоский инструмент под провода с указанной стороны и подденьте разъём вверх, чтобы вывести его из гнезда платы.

Затем удалите двустороннюю ленту, используя прилагаемые синие язычки. Захватите язычок и тяните, пока лента не выйдет; пинцет хорошо помогает начать процесс.

Эти тянущие язычки придётся заменить двусторонней лентой при повторной сборке.

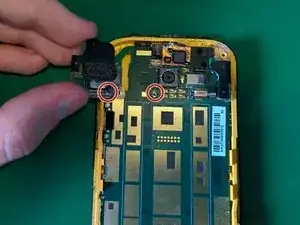

Удалите два чёрных винта с крестообразной головкой и снимите заднюю сборку динамика.

Отсоедините кабель дигитайзера от его разъёма: отогните коричневый зажим вверх с указанного края и аккуратно извлеките кабель.

Будьте осторожны с разъёмом ЖК-дисплея на нижней стороне платы на протяжении всех этих шагов (см. зелёную область).

Отделите плату от передней панели. Нагрейте переднее стекло, чтобы размягчить клей, и с помощью медиатора осторожно отделяйте плату. Двигайтесь медленно и аккуратно, клей очень прочный.

Снимайте экран сначала с правой стороны: с левой стороны находятся защёлки.

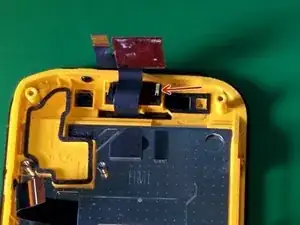

Чтобы не повредить кабель ЖК, освобождайте его, отогнув коричневый зажим с указанной стороны, и снимайте, когда он станет доступен.

Осторожно снимите передний динамик с дисплейного модуля с помощью лопатки; доступ осуществляется с указанной стороны.

Дисплейный модуль должен быть полностью отделён и готов к замене.

Соберите телефон в обратном порядке, используя двустороннюю ленту там, где это необходимо, чтобы зафиксировать плату и батарею.
