Замена экрана и металлического корпуса Xiaomi Redmi Note 7

Приложите нагретый iOpener к заднему стеклу, чтобы размягчить клей под ним. Держите iOpener не менее двух минут.

Зафиксируйте присоску на нижнем крае заднего стекла, как можно ближе к краю.

Если заднее стекло сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске удержаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к заднему стеклу.

Поднимите заднее стекло с помощью присоски, чтобы создать небольшой зазор между стеклом и рамой.

Если трудно создать зазор, примените дополнительное тепло, чтобы ещё раз смягчить клей. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Вставьте медиатор в зазор.

П slide медиатор к правому нижнему углу, чтобы разрезать клей.

Вставьте второй медиатор и проведите им к левому нижнему углу, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не схватился вновь.

Если клей становится трудным для разрезания, он, скорее всего, остыл. Используйте iOpener, чтобы повторно его разогреть.

Вставьте третий медиатор в левом нижнем углу.

Проведите медиатор вдоль левого края телефона, чтобы разрезать клей заднего стекла.

Оставьте медиатор в верхнем левом углу, чтобы клей не схватился вновь.

Вставьте четвёртый медиатор под верхний левый угол заднего стекла.

Проведите медиатор вдоль верхнего края телефона, чтобы разрезать клей заднего стекла.

Оставьте медиатор в верхнем правом углу, чтобы клей не схватился вновь.

Вставьте пятый медиатор в верхнем правом углу телефона.

Проведите медиатор вдоль правого края, чтобы разрезать оставшийся клей.

Не пытайтесь полностью снять заднее стекло пока что. Датчик отпечатков пальцев всё ещё подключён к плате.

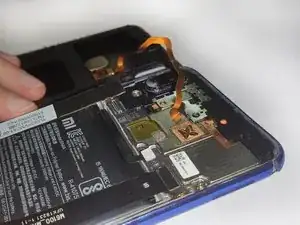

Осторожно отогните заднее стекло влево от сборки телефона, как при открытии обложки книги.

Избегайте натяжения шлейфа сканера отпечатков пальцев во время этого процесса.

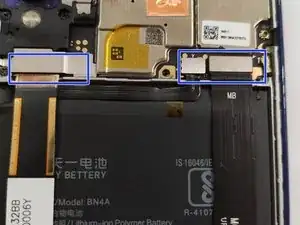

Найдите винты защитной металлической пластины, расположенные на разъёме слева и на двух разъёмах справа.

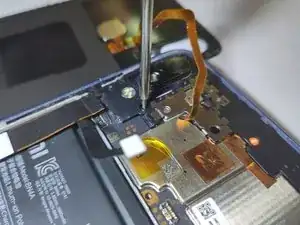

Как показано, используйте крестовую отвертку, чтобы удалить выделенные винты.

Затем снимите металлические пластины пинцетом или пальцем.

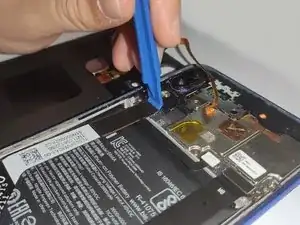

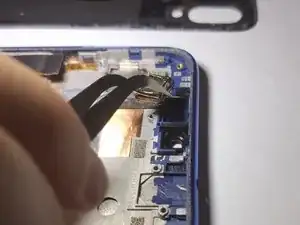

С помощью лопатки аккуратно подденьте коннектор кабеля, чтобы отсоединить его от платы.

Теперь проделайте то же самое с кабелями батареи и питания справа.

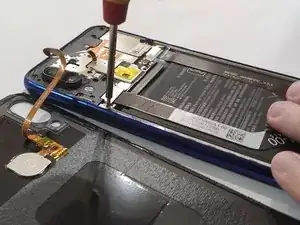

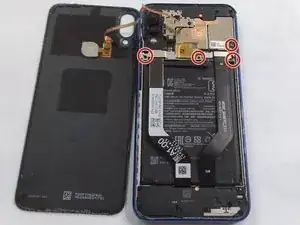

Вам нужно отвинтить семь выделенных винтов крестовой отверткой.

Обратите внимание, что один из винтов может быть скрыт под наклейкой Xiaomi.

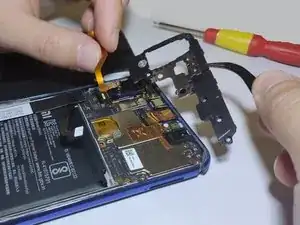

Теперь с помощью пинцета или лопатки аккуратно приподнимите пластиковую панель с телефона. Старайтесь не тянуть за соединения насильно, аккуратно сдвигайте, пока панель не ослабнет.

После снятия пластиковой панели вы также можете отключить шлейф сенсорного датчика. Делайте это так же, как показано на предыдущем шаге.

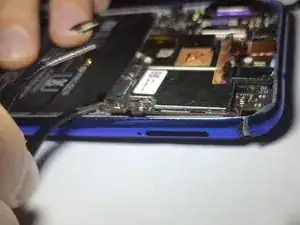

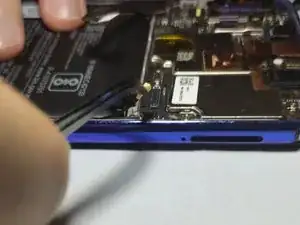

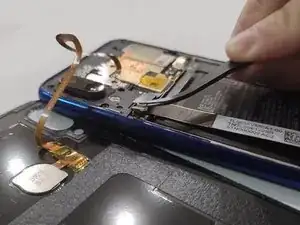

Сначала отключите антенну пинцетом, как показано на первой фотографии.

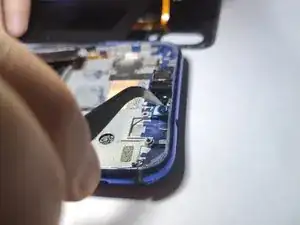

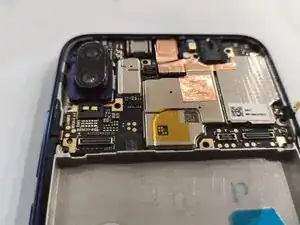

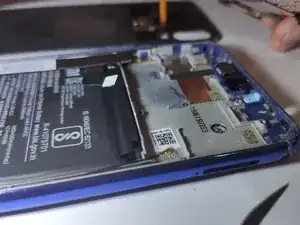

Теперь вы можете аккуратно снять всю электронику с корпуса. Учтите, что она приклеена термопастой и клеем, поэтому может потребоваться покачивание для облегчения снятия.

Осторожно с инструментом для поддевания! Он может повредить или случайно сломать электронный компонент!

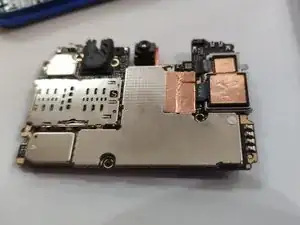

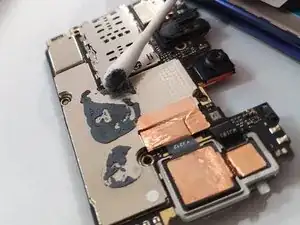

После снятия материнской платы очистите её изопропиловым спиртом перед нанесением новой термопасты на новый корпус.

Можно использовать ватную палочку, смоченную спиртом, чтобы удалить старую пасту или жировые загрязнения.

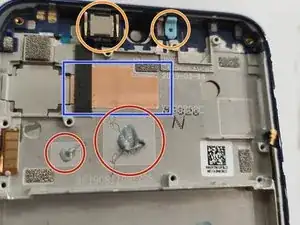

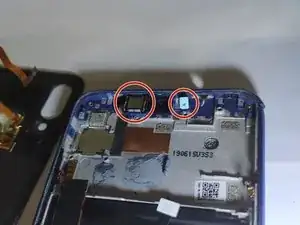

Теперь нужно удалить датчик приближения из корпуса

Его можно поднять пинцетом или пальцами

Сделайте то же самое с синей пластмассовой деталью, выделенной на изображении

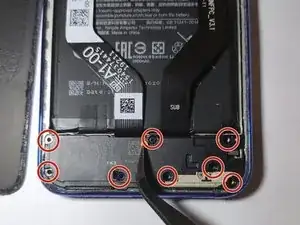

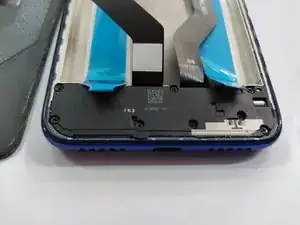

Сначала нужно выкрутить восемь отмеченных крестовых винтов

Затем ногтями или монтажным инструментом можно приподнять модуль динамика от нижней части телефона

Последним шагом отсоедините ленточный кабель от разъёма и отложите его в сторону

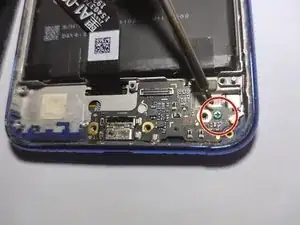

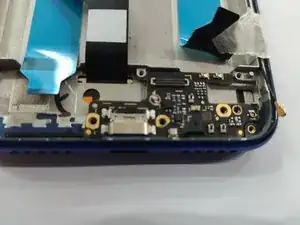

Нижний модуль закреплён одним винтом

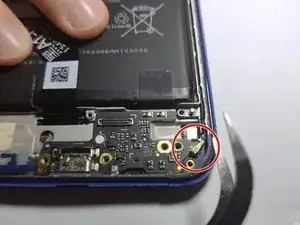

пожалуйста, снимите антенный разъём, как показано на втором фото

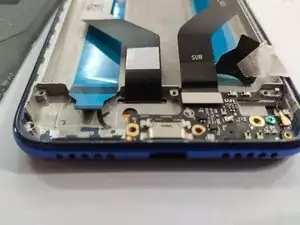

Чтобы снять этот модуль, подденьте монтажным инструментом под кромки модуля и аккуратно покачивайте, пока не сможете его приподнять

Модуль приклеен, его нужно сдвинуть, пока клей не ослабнет, а НЕ пытаться просто сорвать его вверх

Не ставьте пинцет или монтажный инструмент под электронные компоненты; используйте участки платы, которые выглядят плоскими, предпочтительнее пластиковые инструменты вместо металлических

Теперь нужно вернуть все компоненты в новый корпус; для этого следуйте следующим шагам

Установите датчик приближения и синюю пластиковую деталь обратно в новый корпус, предварительно удалив любую защитную плёнку

Теперь снимите любую оставшуюся защитную плёнку; одна может быть на медном радиаторе

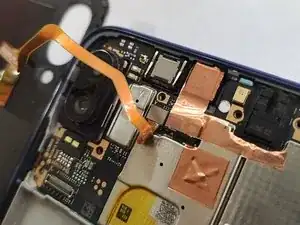

Нанесите новый термопасту на радиатор, как показано на фото

Для этой операции используйте очень небольшое количество пасты

Затем можно вернуть материнскую плату и слегка прижать её пальцами, пока она не станет прочно зафиксирована на месте

Подключите назад разъём кабеля датчика отпечатка пальца к его гнезду

Затем установите пластиковую крышку поверх элементов схемы, пока она не встанет в паз

Теперь можно завинтить семь винтов на отмеченных местах

Затем подключите обратно антенный кабель

В зависимости от купленных запчастей, возможно, стоит взять антенный кабель со старого телефона

Перед установкой платы обратно возможно потребуется удалить пластиковую плёнку, защищающую новый клей для компонентов

Верните плату на место, пока она не встанет прочно в паз; клей также должен её зафиксировать

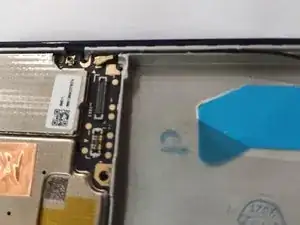

Подключите обратно ленточный кабель

Установите динамик обратно и закрепите его восемью винтами, как в шаге семь.

Как видно на фото, если при сборке мешают кабели или плёнки, можно использовать ленту, чтобы зафиксировать их

В зависимости от купленной детали отмеченная пластиковая деталь может отсутствовать, тогда её нужно перенести со старого телефона. Эта деталь важна, она фиксирует кнопки громкости и питания. Чтобы установить её, просто вставьте кнопку (если она выпала) и поместите деталь в единственном возможном направлении

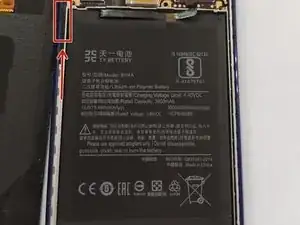

Удалите защитную плёнку с клея и установите аккумулятор, как показано на фото

Затем подключите обратно ленточный кабель аккумулятора и ленточные кабели экрана и питания

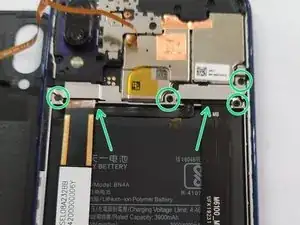

Далее нужно установить защитные металлические крышки на левые и правые разъёмы, как показано на последнем фото

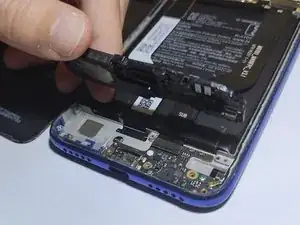

На этом этапе можно установить новый аккумулятор в телефон

Если при снятии вы повредили аккумулятор (не показано в этом руководстве), выбросьте его и используйте новый — это может быть опасно

Перед попыткой закрыть телефон попробуйте включить его, зарядить и проверить работоспособность. Так вы сможете решить любые проблемы без повторного вскрытия

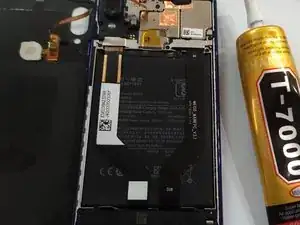

При закрытии телефона можно использовать оригинальный клей, если при демонтаже вы были аккуратны, но это может привести к повторному расхождению корпуса; поэтому рекомендую использовать специальный клей, например B-7000 для стекла

Нанесите клей или герметик по периметру телефона (не на заднее стекло) максимально равномерно

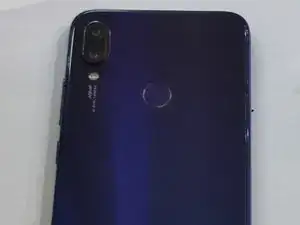

После нанесения аккуратно закройте заднее стекло и прижмите

Нужно равномерно прижимать экран в течение многих часов; используйте прижимные струбцины для обеспечения идеальной адгезии

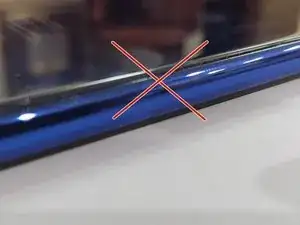

Если телефон выглядит как на последнем фото, повторно разогрейте и удалите весь клей изопропиловым спиртом и начните заново, иначе он может открыться в любой момент

Не беспокойтесь, если из-под краёв выдавился клей — после высыхания вы сможете удалить его ногтями или изопропиловым спиртом
