Замена микрофона BLU Studio 7.0 II

Найдите стык между чёрной и серебристой частями телефона.

Вставьте пластиковый инструмент для вскрытия в стык и крепко отожмите чёрную заднюю панель от серебристой передней части.

Чтобы создать начальное разделение для пластикового инструмента, возможно, потребуется использовать медиатор или металлический медиатор. Если вы используете металлический медиатор, учтите, что он может повредить телефон при неосторожном обращении.

Продвигайтесь по краю телефона, упорно разъединяя части.

После снятия задней крышки вы можете защёлкнуть новую, плотно прижав края пальцами.

Используя крестовую отвертку PH00, удалите два винта длиной 3 мм.

Эти винты могут быть закрыты маленькими круглыми чёрными наклейками. Снимите наклейки, чтобы продолжить.

Снимите металлическую защёлку, которая соединяет ленточный кабель аккумулятора с платой, поддев её вверх. Для этой операции лучше всего подходят точные пинцеты.

Убедитесь, что вы захватываете пинцетом только металлическую защёлку, а не разъём под ней.

Отключите разъём аккумулятора с помощью пластикового инструмента для вскрытия или плоского конца медиатора.

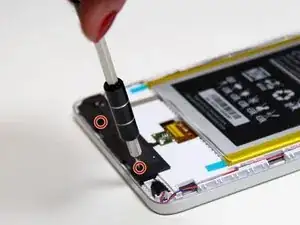

Удалите два винта длиной 3 мм с нижней чёрной панели.

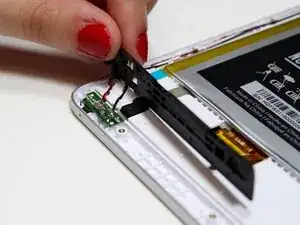

Используйте плоский конец чёрного медиатора, чтобы осторожно приподнять чёрную пластиковую деталь.

Подоприте пластиковую деталь о заднюю часть телефона.

Чёрная пластиковая деталь соединена с телефоном ленточной платой. Будьте осторожны, не тяните слишком сильно, иначе вы можете порвать эту ленту.

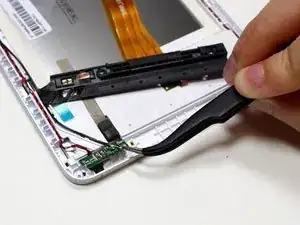

Захватите микроплату пинцетом и поднимите её вертикально вверх.

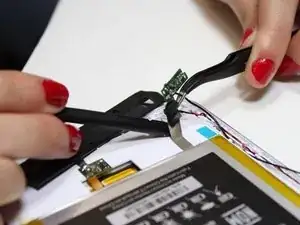

Микроплата прикреплена к серебристой клейкой полосе. Вам потребуется аккуратно отслоить эту полосу, чтобы микроплата сместилась достаточно, чтобы добраться до микрофона.

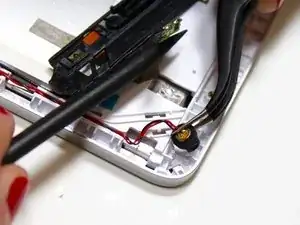

Захватите силикон вокруг микрофона точными пинцетами и выньте его из пластикового корпуса.

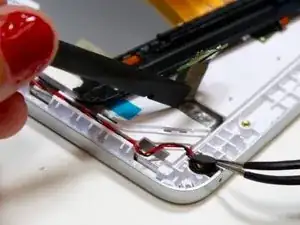

Силикон вокруг микрофона легко снимается; аккуратно захватите красный и чёрный провода пальцами или точным пинцетом и другой рукой снимите чёрный силиконовый кусочек.

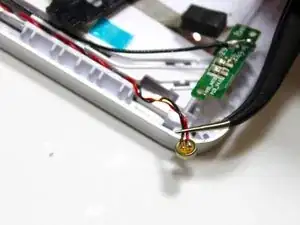

Отпаять контакты красного и чёрного проводов, чтобы отключить микрофон.

Для получения дополнительной информации о пайке ознакомьтесь со страницей вики по пайке.
