Замена экрана OnePlus 7 Pro

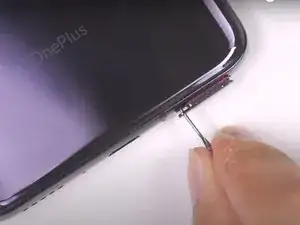

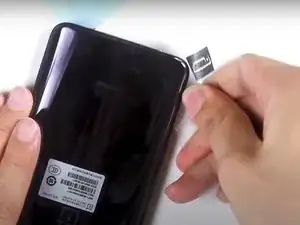

Вставьте инструмент для извлечения SIM-карты (или раскрытую скрепку) в маленькое отверстие на левой стороне верхнего края телефона и слегка нажмите.

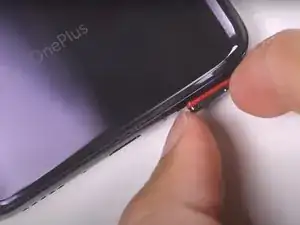

Нажмите осторожно, чтобы извлечь лоток SIM-карты.

Удалите лоток SIM-карты из устройства.

Чтобы вставить лоток SIM-карты обратно, разместите SIM-карту контактами вниз и с выемкой в нижнем правом углу. Вставьте SIM-карту, слегка нажав её в гнездо лотка.

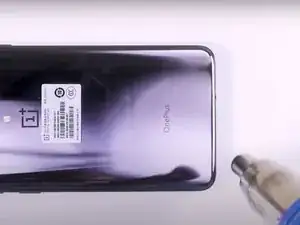

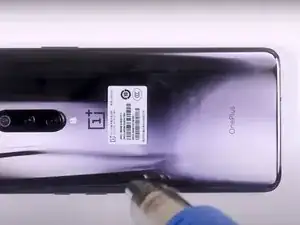

Используйте тепловую пушку, чтобы слегка нагреть края задней панели и размягчить клей, соединяющий заднюю крышку с рамой.

Использование тепловой пушки, фена или горячей пластины делает металлическую раму очень горячей на ощупь — обращайтесь с ней осторожно.

Будьте осторожны, чтобы не перегреть устройство — OLED-дисплей, батарея и другие внутренние части могут быть повреждены чрезмерным нагревом. Примерно одна минута должна быть достаточна для размягчения клея.

Для нагрева краёв также можно использовать iOpener, фен или горячую плиту. См. руководство по нагреву iOpener для инструкций по использованию iOpener.

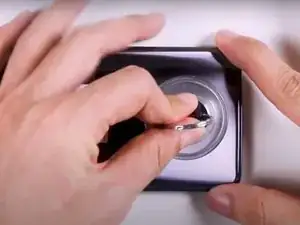

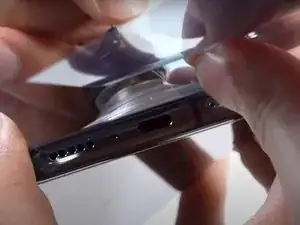

Приложите присоску к нижней части задней панели телефона и сильно потяните, чтобы создать зазор между задней крышкой и остальной частью телефона.

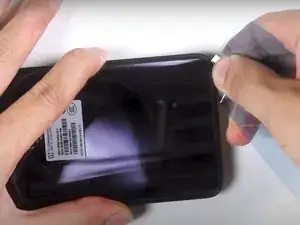

Вставьте лопатку, медиатор или пластиковую карту под край задней крышки.

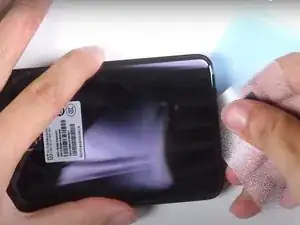

Используйте пластиковую карту или лопатку, чтобы провести по шву телефона, разрезая клей.

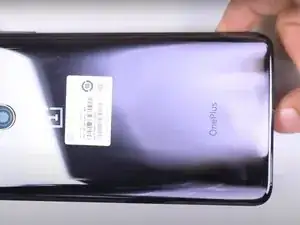

Снимите заднюю крышку телефона.

Если у вас есть новые клейкие ленты для замены, удалите оставшийся клей с рамки устройства с помощью лопатки.

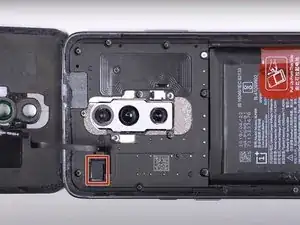

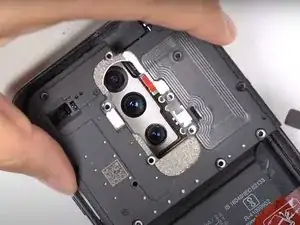

Используйте пинцет, чтобы приподнять кусочек черной ленты, закрывающей шлейф лазерного автофокуса и вспышки.

Используйте пинцет, чтобы приподнять и снять покрытие с шлейфа лазерного автофокуса и вспышки.

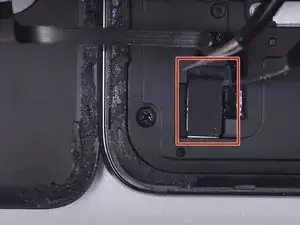

Используйте плоский конец лопатки, чтобы отключить шлейф лазерного автофокуса и вспышки.

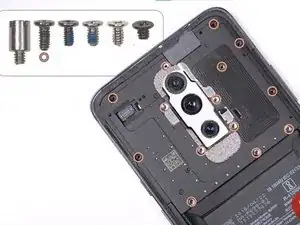

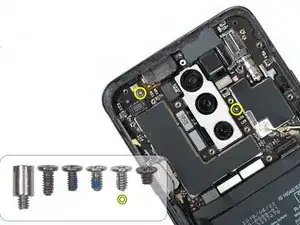

Используйте отвертку Phillips #000, чтобы выкрутить четырнадцать винтов с пластиковой крышки материнской платы.

Используйте плоский конец лопатки, чтобы приподнять пластиковую крышку материнской платы.

Снимите пластиковую крышку материнской платы.

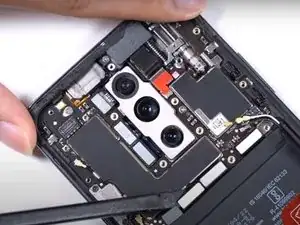

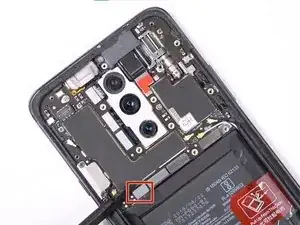

Используйте плоский конец лопатки, чтобы отключить кабель питания.

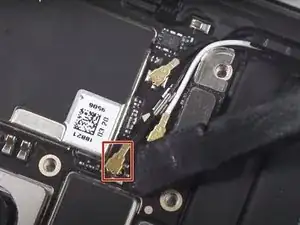

Используйте плоский конец лопатки, чтобы отключить более длинный черный коаксиальный кабель.

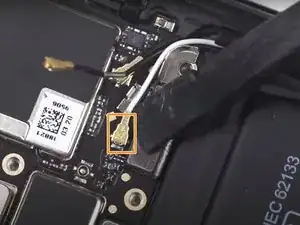

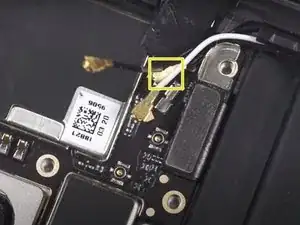

Используйте плоский конец лопатки, чтобы отключить белый коаксиальный кабель.

Используйте плоский конец лопатки, чтобы отключить более короткий черный коаксиальный кабель.

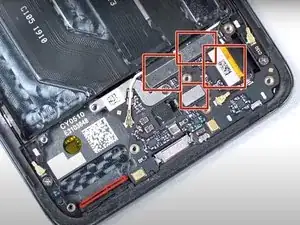

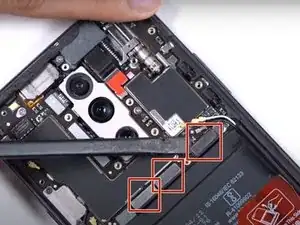

Используйте плоский конец лопатки, чтобы отключить шлейф дисплея и сенсора, основной шлейф и кабель USB.

Используйте плоский конец лопатки, чтобы отключить черный кабель на левой стороне телефона.

Используйте плоский конец лопатки, чтобы поддеть длинный черный кабель на левой стороне телефона.

Используйте плоский конец лопатки, чтобы отсоединить конец длинного черного кабеля.

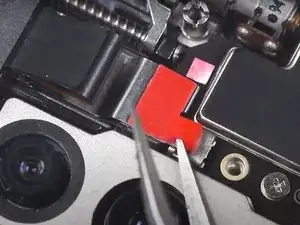

Используйте пинцет, чтобы поддеть красную пластиковую вкладку.

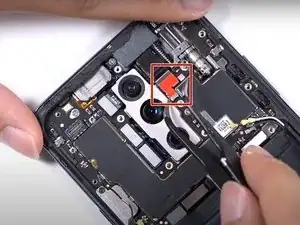

Используйте пинцет, чтобы снять модуль, соединённый с красной пластиковой вкладкой.

Используйте плоский конец лопатки, чтобы отключить разъем, который находился под красной пластиковой вкладкой.

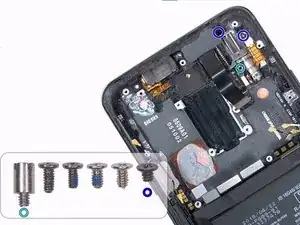

Используйте крестовую отвертку Phillips #000, чтобы удалить оставшиеся два винта, фиксирующие плату.

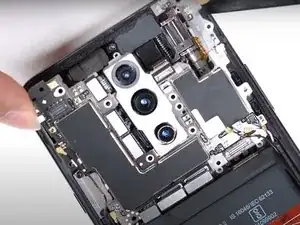

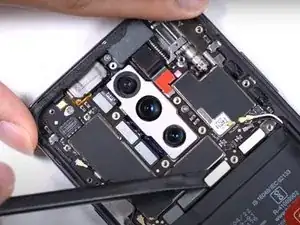

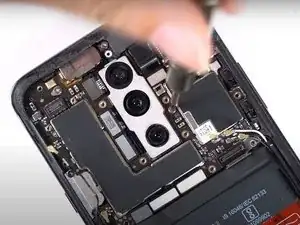

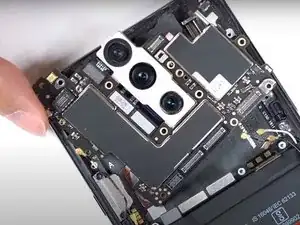

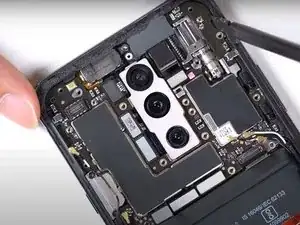

Используйте плоский конец лопатки, чтобы приподнять материнскую плату телефона.

Снимите материнскую плату.

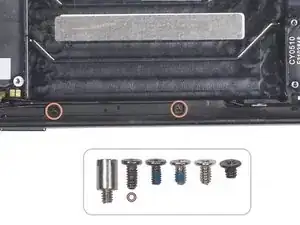

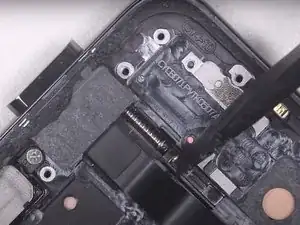

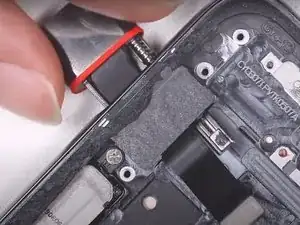

Используйте крестовую отвертку Phillips #000, чтобы удалить два коротких винта.

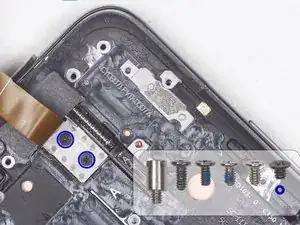

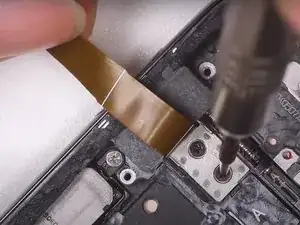

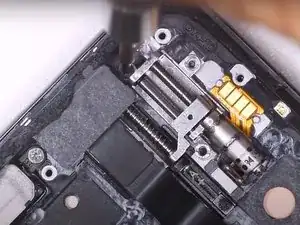

Используйте крестовую отвертку Phillips #000, чтобы удалить один винт.

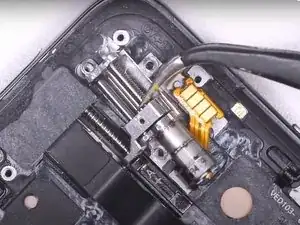

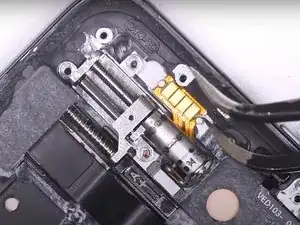

Используйте пинцет, чтобы снять узел подъёма камеры.

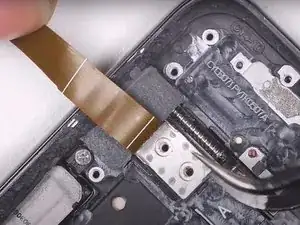

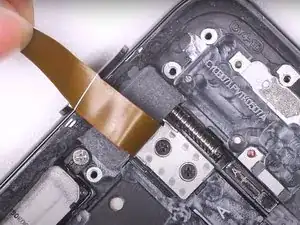

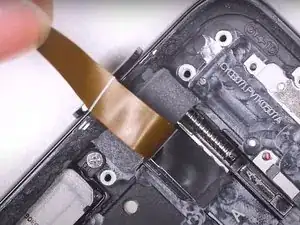

Поднимите большой гибкий кабель пальцами.

Используйте пинцет, чтобы снять чёрную пластиковую крышку винта.

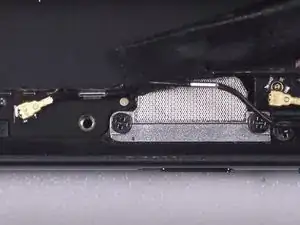

Используйте крестовую отвертку Phillips #000, чтобы удалить два маленьких винта с металлической крышки.

Снимите металлическую крышку.

Используйте плоский конец лопатки или пальцы, чтобы аккуратно снять модуль фронтальной камеры.

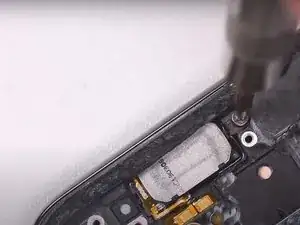

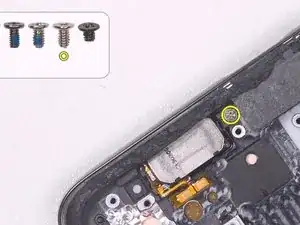

Используйте крестовую отвертку Phillips #000, чтобы удалить один винт в верхнем левом углу.

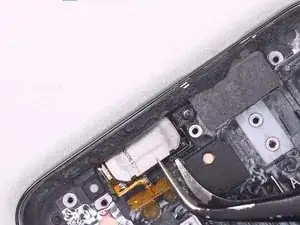

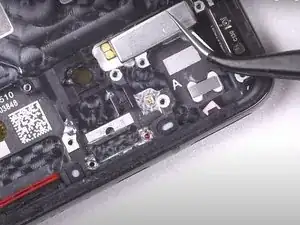

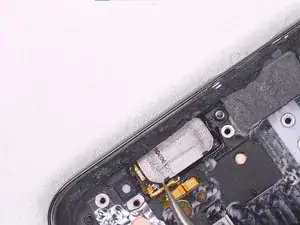

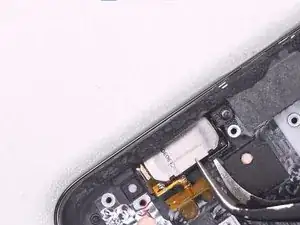

Используйте пинцет, чтобы отсоединить жёлтый гибкий кабель слухового динамика.

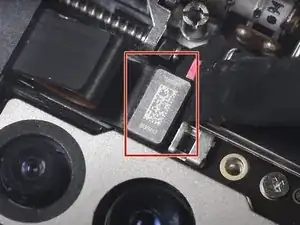

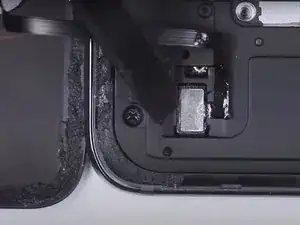

Используйте пинцет, чтобы снять слуховой динамик.

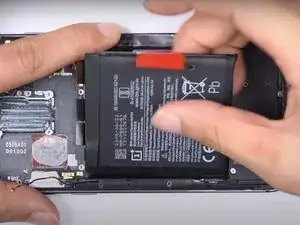

Пальцами потяните за красную наклейку с надписью «Pull Up From This Side».

Снимите батарею.

Захватите чёрную вкладку пальцами и снимите пластик, находившийся под батареей.

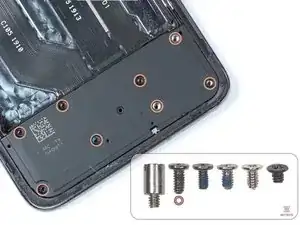

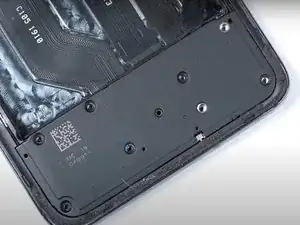

Используйте крестовую отвертку Phillips #000, чтобы удалить восемь винтов с нижней панели.

Используйте плоский конец лопатки, чтобы поддеть нижнюю крышку.

Снимите нижнюю крышку.

Используйте плоский конец лопатки, чтобы отсоединить датчик отпечатка пальца, светодиодный гибкий кабель, гибкий кабель CED и гибкий кабель дисплея и сенсора.

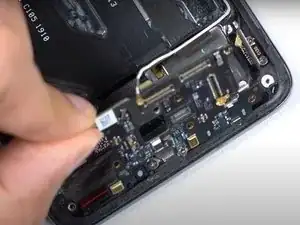

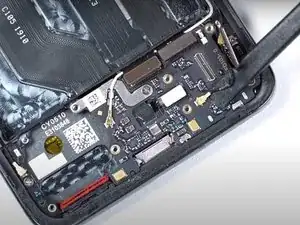

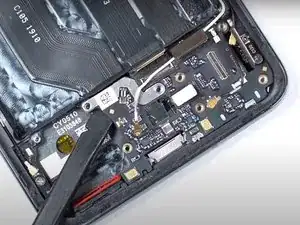

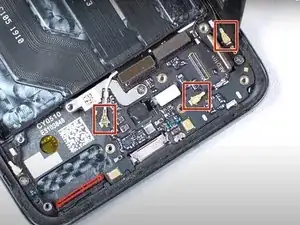

Используйте плоский конец лопатки, чтобы отсоединить три коаксиальных кабеля в нижней части телефона.

Чтобы отсоединить более длинный коаксиальный кабель, потребуется выпрямить провод из зажимов.

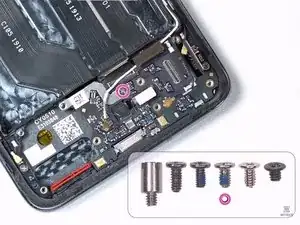

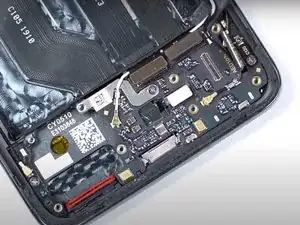

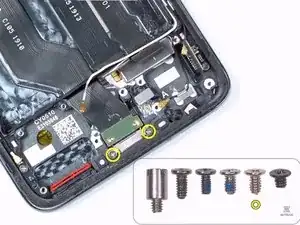

Используйте крестовую отвертку Phillips #000, чтобы удалить один винт.

Используйте плоский конец лопатки, чтобы приподнять дополнительную плату.

Снимите дополнительную плату телефона.

Используйте крестовую отвертку Phillips #000, чтобы удалить два винта.

Используйте пинцет, чтобы отклеить чёрные наклейки с боков и снизу области батареи.

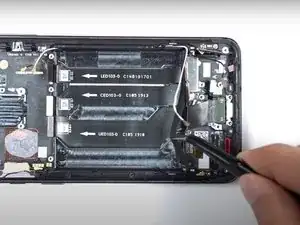

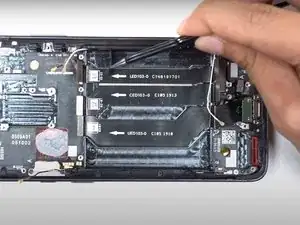

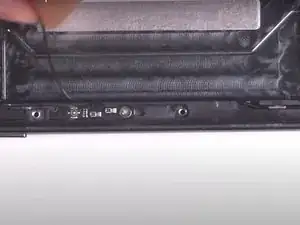

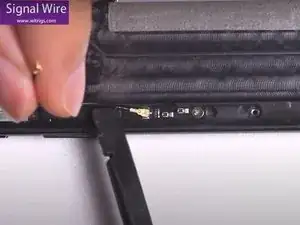

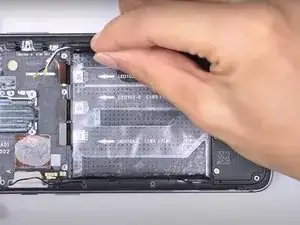

Пальцами снимите три сигнальных кабеля.

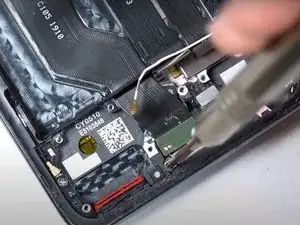

Используйте плоский конец лопатки, чтобы отсоединить гибкий кабель порта USB.

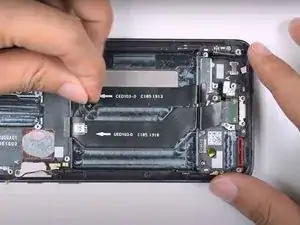

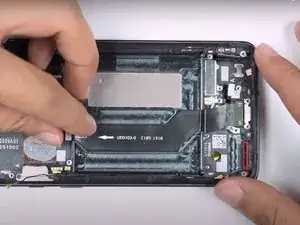

Пальцами снимите светодиодный гибкий кабель, гибкий кабель CED и кабель порта USB.

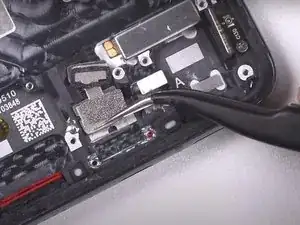

Используйте пинцет, чтобы отсоединить датчик отпечатка пальца.

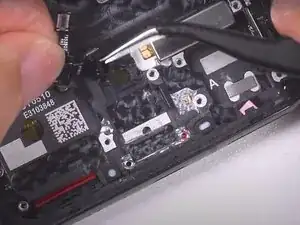

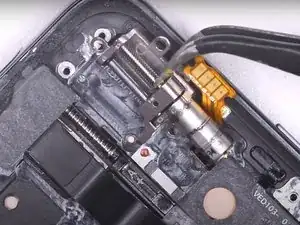

Снимите вибрационный двигатель с помощью пинцета.

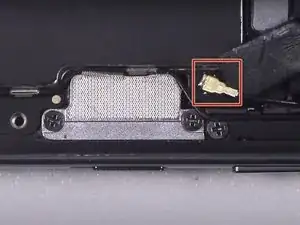

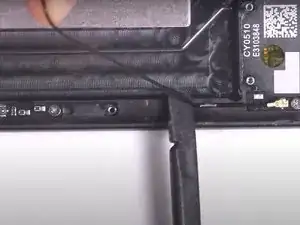

Отсоедините коаксиальный кабель в нижнем левом углу с помощью плоского конца лопатки.

Используйте крестовую отвертку Phillips #000, чтобы вывернуть два винта на левой стороне рамки телефона.

Пинцетом снимите пластиковую деталь, закреплённую двумя предыдущими винтами.

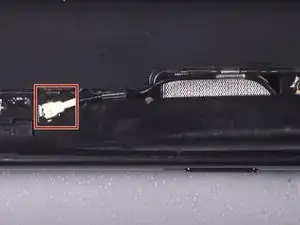

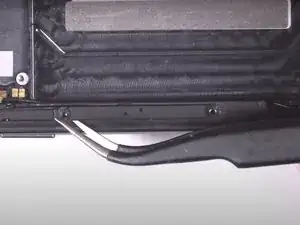

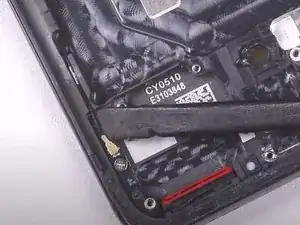

Отсоедините коаксиальный кабель плоским концом лопатки.

Снимите коаксиальный кабель с левой стороны области аккумулятора.
