Замена задней камеры OnePlus 6T
OnePlus 6T — флагманский смартфон, выпущенный китайским брендом в ноябре 2018 года. Основным усовершенствованием по сравнению с моделью OnePlus 6 стал сканер отпечатков пальцев под экраном, а также другие аппаратные обновления. На задней панели 6T установлена двойная камера (16+20 Мп), которая оставалась лучшей камерой компании до выхода OnePlus 7 в следующем году. В этой инструкции подробно описана замена модуля камеры, чтобы вы могли выполнить процедуру максимально правильно.
Шаг 1
Убедитесь, что телефон выключен и размещён задней крышкой вверх на устойчивой поверхности.
Шаг 2
Выдвиньте лоток для SIM-карты, вставив в небольшое отверстие в верхней левой части телефона инструмент для извлечения SIM-карты.
Аккуратно извлеките SIM-карту из лотка.
Шаг 3
Размягчите клей, скрепляющий детали телефона, с помощью фена или устройства iOpener.
Если вы используете фен, держите его на расстоянии не менее 20 см от телефона и нагревайте в течение двух минут, медленно перемещая по краям корпуса.
Шаг 4
Вставьте инструмент Jimmy под один из подогретых углов телефона, чтобы слегка приподнять его.
Поместите пластиковую карту под слегка приподнятый край задней крышки и аккуратно проскользите ею под приподнятую крышку корпуса.
Будет ощущаться небольшое сопротивление, но это нормально, поскольку карта разделяет клеевое соединение внутри телефона.
Снимите заднюю крышку телефона.
Удалите остатки клея с задней крышки и рамки с помощью изопропилового спирта высокой концентрации (>90%) и безворсовой ткани.
Шаг 5
Выкрутите один винт диаметром 3 мм крестовой отвёрткой №00, который крепит металлическую крышку аккумулятора.
Пинцетом снимите крышку аккумулятора и отложите её в сторону.
Шаг 6
Выкрутите восемь винтов диаметром 3 мм крестовой отвёрткой №00, которые крепят среднюю раму к корпусу телефона.
Шаг 7
Аккуратно снимите среднюю раму при помощи лопатки и отложите её в сторону.
Шаг 8
При помощи лопатки поднимите светло-коричневую перемычку в центре телефона, чтобы отключить переднюю камеру.
Извлеките переднюю камеру из телефона.
Шаг 9
Выкрутите один винт диаметром 3 мм крестовой отвёрткой №00, расположенный справа от верхнего модуля задней камеры.
Шаг 10
При помощи лопатки отключите шлейф разъёма зарядки, основной шлейф и шлейф экрана в нижней части камеры.
Шаг 11
При помощи лопатки отключите сигнальные кабели на правой стороне материнской платы.
Шаг 12
Отключите слайдер с верхней части телефона при помощи лопатки.
Слайдер крайне хрупкий, поэтому важно не пытаться извлечь его с боковых сторон.
Аккуратно потяните материнскую плату с левой стороны и извлеките её из телефона.
Шаг 13

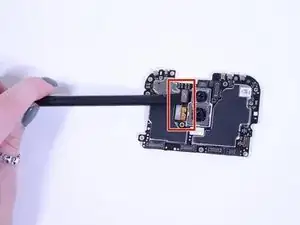

При помощи лопатки отключите два металлических контакта задней камеры, расположенные с левой стороны модуля.

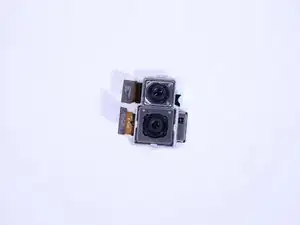

Извлеките камеру из разъёма на материнской плате.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
