Замена материнской платы Nokia Lumia 635
Это руководство предназначено для замены материнской платы Nokia Lumia 635, когда пользователь (Вы) не может включить телефон из-за сгоревшей материнской платы.
Шаг 1

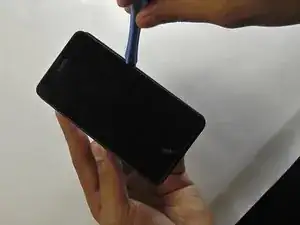

Откройте заднюю крышку телефона с помощью пластикового инструмента для разбора.
Удалите батарею.
Шаг 2

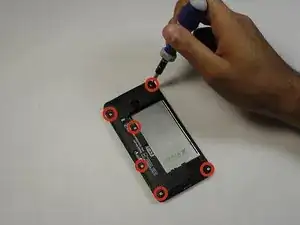

Удалите пять винтов, показанных на фото, с помощью торцевой отвертки 5 мм.
Поверните телефон на бок, и Вы найдете еще два винта, которые необходимо удалить с помощью торцевой отвертки 5 мм.
Шаг 3

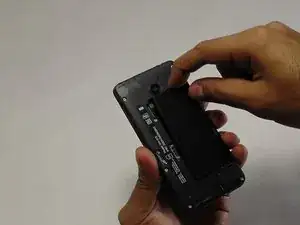

Удалите черную наклейку в нижнем левом углу (как показано на картинке).
Удалите винт, который находился под черной наклейкой, с помощью торцевой отвертки 5 мм.
Шаг 4

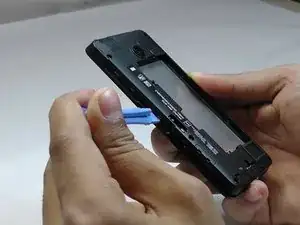

С помощью пластикового инструмента для разбора отделите пластиковую крышку от экрана.
В верхнем левом углу Вы увидите шлейф экрана, прикрепленный к материнской плате, будьте осторожны при их разделении.
Шаг 5

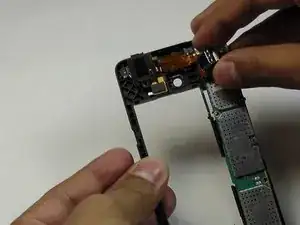

Осторожно извлеките шлейф камеры и аудиоджек, который прикреплен к материнской плате, как показано на картинке.

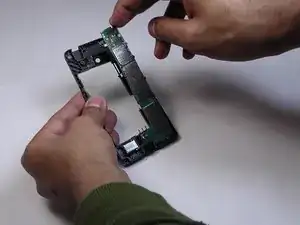

Извлеките сгоревшую материнскую плату и замените ее на новую.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
