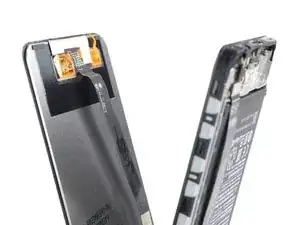

Замена экрана Xiaomi Redmi Note 9

Вставьте инструмент для извлечения SIM‑карты, насадку для извлечения SIM или выпрямлённую скрепку в отверстие лотка SIM, расположенное на левой стороне телефона.

Нажмите прямо в отверстие, чтобы извлечь лоток для SIM‑карты.

Снимите лоток для SIM‑карты.

Задняя крышка Redmi Note 9 удерживается пластиковыми защёлками и клеем. Для освобождения пластиковых защёлок может потребоваться усилие.

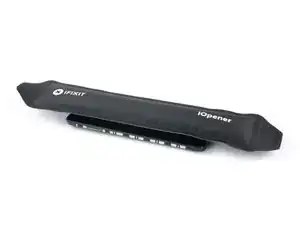

Приготовьте iOpener и приложите его к задней крышке как минимум на две минуты, чтобы ослабить клей под ней.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к нижнему краю экрана как можно ближе к краю.

Если экран треснул, присоска может не удерживаться. Попробуйте поднять его с помощью прочной ленты или приклейте присоску суперклеем и дождитесь отверждения, чтобы продолжить.

Поднимите сборку телефона за присоску, чтобы создать небольшой зазор между сборкой и задней крышкой.

Если не удаётся создать зазор, нагрейте сильнее, чтобы ещё больше размягчить клей. Следуйте инструкциям по применению iOpener, чтобы избежать перегрева.

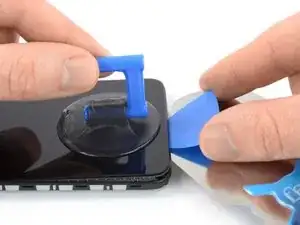

Вставьте медиатор под крутым углом в созданный зазор. Это может потребовать усилия.

Сдвиньте медиатор к правому нижнему углу, чтобы разрезать клей и освободить пластиковые защёлки, удерживающие заднюю крышку.

Вставьте второй медиатор под крутым углом в нижний край телефона.

Сдвиньте медиатор к левому нижнему углу, чтобы освободить пластиковые защёлки и разрезать клей.

Оставьте медиаторы на месте, чтобы клей не схватился снова.

Если клей стало трудно резать, вероятно он остыл. Используйте iOpener, чтобы снова его разогреть.

Вставьте третий медиатор под крутым углом в левый нижний угол телефона.

Проведите медиатором вдоль левого края телефона, чтобы освободить пластиковые защёлки и разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не схватился снова.

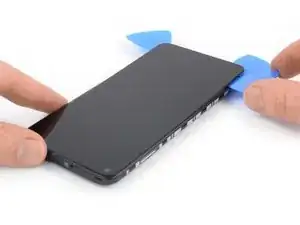

Вставьте четвёртый медиатор под крутым углом в правый нижний угол телефона.

Проведите медиатором вдоль правого края телефона, чтобы освободить пластиковые защёлки и разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не схватился снова.

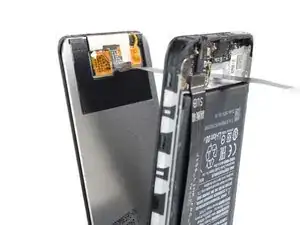

Не пытайтесь полностью отделить сборку телефона от задней крышки — шлейф датчика отпечатка пальца всё ещё подключён к плате.

Переверните Redmi Note 9.

Избегайте натяжения шлейфа отпечатка пальца в последующих действиях.

Осторожно отогните заднюю крышку вправо, как книгу, открываемую сзади.

Засуньте заднюю крышку под сборку телефона так, чтобы сборка перекрывала примерно треть задней крышки и шлейф отпечатка пальца не был натянут.

Отверткой Phillips снимите одиннадцать винтов длиной 3.9 мм, фиксирующих крышку платы.

Вставьте кончик медиатора под нижний левый край крышки платы.

Подденьте крышку платы.

Снимите крышку платы.

С помощью лопатки отключите шлейф отпечатка пальца, аккуратно поддев разъём и приподнимая его вверх из гнезда.

Отделите сборку телефона от задней крышки.

С помощью лопатки отключите кабель аккумулятора, аккуратно поддев разъём и приподнимая его вверх из гнезда.

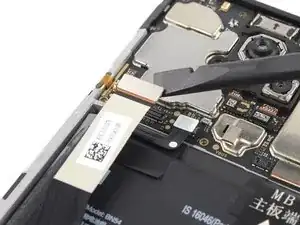

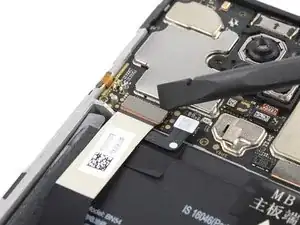

Используйте лопаточку, чтобы отсоединить кабель дисплея, поддев разъем и вынимая его строго вверх из гнезда.

Отверткой Phillips (крестовой) открутите семь винтов длиной 3,9 мм, фиксирующих сборку динамика.

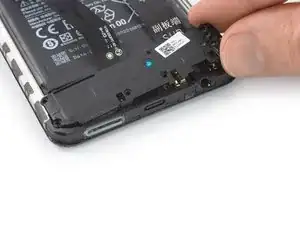

Снимите сборку динамика.

Приложите нагретый iOpener или тепловой пистолет к экрану, чтобы размягчить клей под ним. Держите iOpener не менее двух минут.

Защитный клей у Redmi Note 9 очень прочный, и сначала поддеть панель дисплея сложно. Вероятно, придётся несколько раз повторно прикладывать iOpener.

Можно также использовать фен, тепловой пистолет или нагревательную плиту, но будьте осторожны, чтобы не перегреть устройство.

Когда экран станет тёплым на ощупь, приложите присоску к нижнему краю экрана.

Если экран сильно треснул, покрытие его прозрачной упаковочной лентой может позволить присоске прикрепиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску суперклеем к экрану.

Поднимите экран за ручку присоски, чтобы создать небольшой зазор между экраном и рамкой.

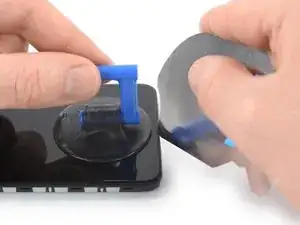

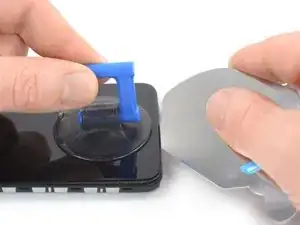

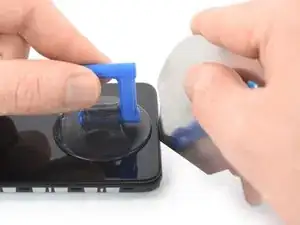

Вставьте iFlex в зазор между средней рамой и экраном.

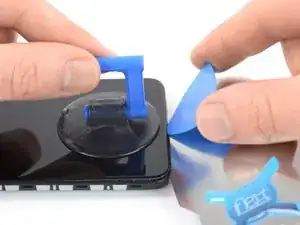

Вставьте открывающий медиатор над iFlex.

Проведите медиатор к нижнему левому углу экрана, чтобы разрезать клей. Оставьте медиатор на месте, чтобы клей не схватился повторно.

Удалите iFlex.

Вставьте второй открывающий медиатор и проведите его к нижнему правому углу экрана, чтобы перерезать клей.

Оставьте медиатор на месте, чтобы клей не схватился повторно.

Если клей становится трудно резать, вероятно он остыл. Используйте iOpener или тепловой пистолет в течение 1–2 минут, чтобы разогреть его снова.

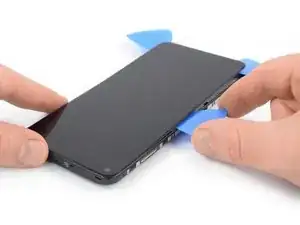

Вставьте третий открывающий медиатор под нижний левый угол экрана.

Проведите медиатор вдоль левого края экрана, чтобы разрезать клей. Оставьте его в верхнем левом углу, чтобы клей не схватился повторно.

При резке рядом с фронтальной камерой вводите только кончик медиатора (около 3–4 мм), чтобы не повредить и не запачкать камеру.

При резке рядом с фронтальной камерой вводите только кончик открывающего медиатора, чтобы не повредить и не запачкать камеру.

Вставьте четвёртый открывающий медиатор в верхний левый угол экрана.

Проведите медиатор вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу экрана, чтобы клей не схватился повторно.

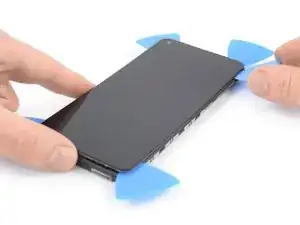

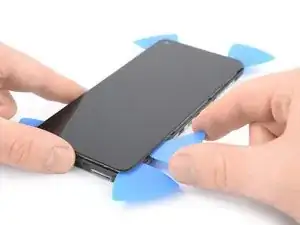

Вставьте пятый открывающий медиатор и проведите его вдоль правого края телефона, чтобы разрезать оставшийся клей.

Не пытайтесь полностью снять дисплей пока — кабель дисплея всё ещё проходит через рамку.

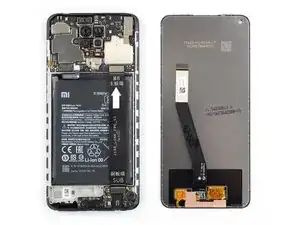

Проденьте гибкий кабель дисплея через зазор в средней рамке и снимите экран.

Сравните вашу новую запасную часть с оригинальной — возможно, потребуется перенести оставшиеся компоненты со старого экрана на замену.

Нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

При сборке следуйте этому руководству, если вы используете заранее вырезанную клейкую прокладку.
