Замена дисплея и сенсора (LCD и дигитайзера) Sony Xperia Z3

Нагрейте заднюю крышку вашего Xperia Z3, чтобы ослабить клей под ней.

Если вы используете iOpener, следуйте этим инструкциям по применению.

Поднимите заднюю крышку с помощью присоски и вставьте плоский медиатор в зазор.

Аккуратно продвигайте медиатор по краям, чтобы ослабить клей со всех сторон телефона.

Не вставляйте медиатор слишком глубоко под заднюю крышку, чтобы не повредить детали внутри телефона.

В центре телефона есть две клейкие полоски, соединяющие заднюю панель с аккумулятором; их нужно удалить, чтобы открыть телефон.

Когда края крышки освободятся от клея, наклоните её, чтобы получить доступ к язычкам аккумулятора.

С помощью пинцета вытяните две черные клейкие полоски из телефона, но пока не тяните окончательно.

Осторожно вытащите оба клейких язычка из телефона, параллельно задней крышке.

Если язычки порвутся, попробуйте использовать тонкий пластиковый инструмент, например пластиковую карту, чтобы удалить остатки клея. Если клей упирается, нагрейте его iOpener'ом или феном и попробуйте снова.

После извлечения клейких язычков вы можете приподнять и снять заднюю крышку.

Отключите разъем шлейфа аккумулятора.

С помощью пинцета аккуратно оторвите клейкую полоску в нижней части аккумулятора.

Используйте лопатку (spudger) с левой стороны рамки, чтобы поддеть аккумулятор.

Будьте осторожны с лопаткой — под аккумулятором находятся кабели!

Снимите аккумулятор.

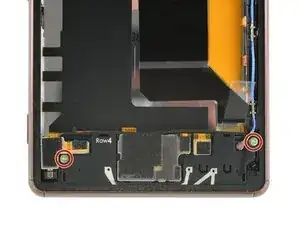

Открутите два винта Phillips #00.

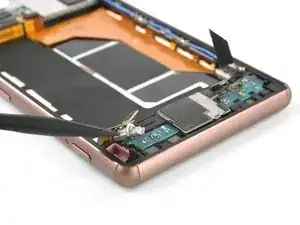

Отсоедините антенную клемму с помощью пинцета.

Используйте лопатку, чтобы отключить основной шлейф и шлейф вибромотора.

Снимите крышку над корпусом динамика.

С помощью лопатки выньте вибромотор и снимите его резиновую прокладку пинцетом.

С помощью пинцета удалите клейкую полоску корпуса динамика.

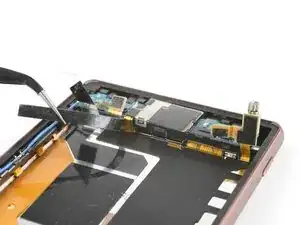

Подденьте металлическую скобу в верхней части корпуса динамика пинцетом и снимите её.

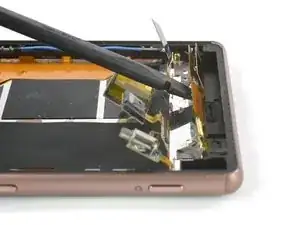

Поднимите основной шлейф, покрывающий корпус динамика, с помощью лопатки.

Осторожно, чтобы не повредить динамик. Шлейф приклеен к корпусу и немного липкий.

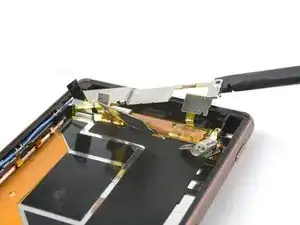

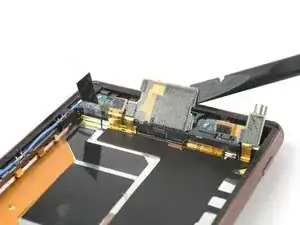

Поднимите весь корпус динамика лопаткой и снимите его.

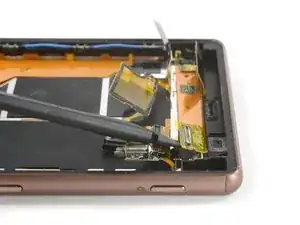

С помощью лопатки приподнимите конец основного шлейфа.

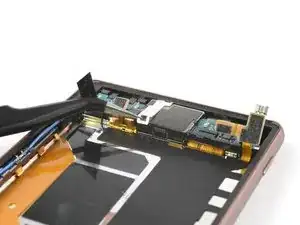

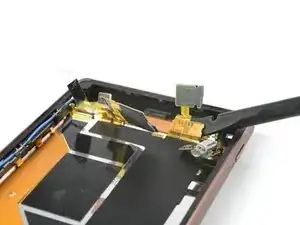

Снимите бронзовую фольгу, закрывающую разъем основного шлейфа, пинцетом.

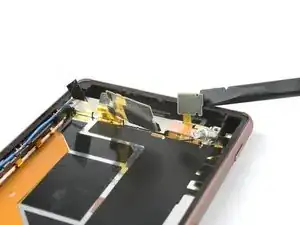

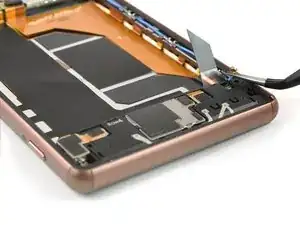

Поднимите металлическую пластину, расположенную под корпусом динамика, и снимите её.

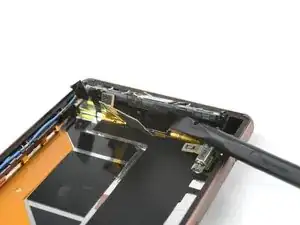

Отключите основной шлейф.

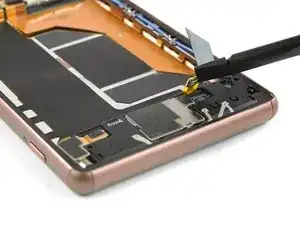

С помощью пинцета снимите жёлтую клейкую фольгу, закрывающую шлейф дисплея.

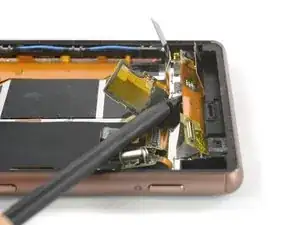

С помощью лопатки аккуратно подденьте шлейф дисплея снизу и приподнимите его.

Используйте iOpener, чтобы ослабить клей под дисплеем телефона.

Самые "липкие" участки находятся в верхней и нижней частях дисплея. После остывания клей может снова приклеиться к рамке. При необходимости разогрейте ещё раз.

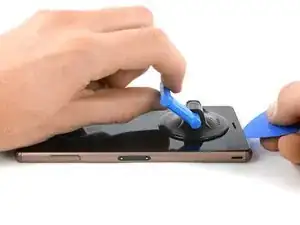

Когда клей в нижней части телефона ослабнет, приподнимите дисплей присоской и вставьте медиатор.

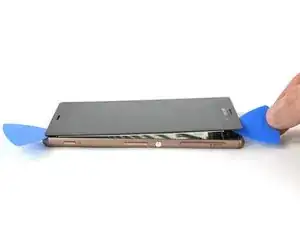

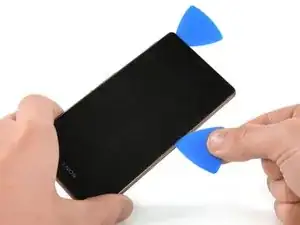

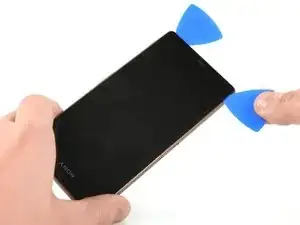

После ослабления клея в нижней части телефона с помощью медиатора вставьте другой медиатор примерно на 1/16 дюйма и проведите им вдоль обеих сторон телефона, чтобы отделить дисплей от рамки.

Внимание! Ослабляя клей под верхней частью телефона, не вставляйте медиатор слишком глубоко между дисплеем и средней рамой. Динамик разговорного телефона расположен прямо под логотипом «Sony» и его нельзя повредить.

Когда весь клей под дисплеем будет ослаблен, слегка поверните медиатор в нижней части телефона, чтобы приподнять дисплей.

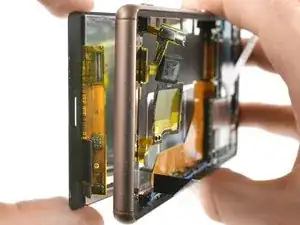

Чтобы полностью снять дисплей с телефона, протяните шлейф дисплея через зазор в средней раме в нижней части телефона.

Берегите все разъёмы основного шлейфа, болтающиеся вокруг, и, конечно же, сам шлейф дисплея.

Если вам не удалось удержать разговорный динамик на месте при снятии дисплея, его нужно снять сейчас.

Разговорный динамик очень липкий и может повредиться при снятии.

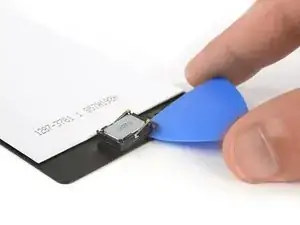

Используйте iOpener, чтобы размягчить клей, затем вставьте медиатор между динамиком и дисплеем и аккуратно снимите разговорный динамик.

При сборке установите разговорный динамик обратно на переднюю сторону телефона.
