Как очистить LOCA между слоями ЖК-экрана (Sony Xperia Z3)

Если ваш экран затоплен LOCA, а стоимость нового превышает разумные пределы до попытки ремонта старого, тогда это руководство для вас. В момент проведения ремонта этот экран для Z3 стоил около 30 долларов.

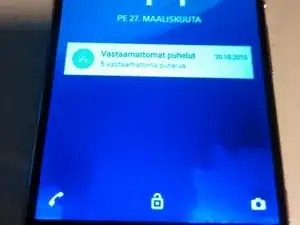

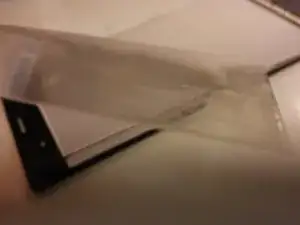

Первый слой, который нужно снять, — это заднее зеркало ЖК-экрана. Обычно оно прикреплено с помощью слабого клея или очень тонкой двухсторонней ленты.

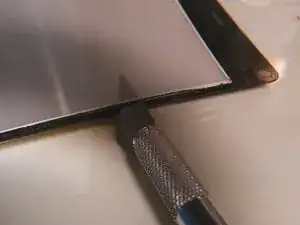

Для начала возьмите канцелярский нож и, при желании, наклейте кусочки тонкой ленты с обеих сторон лезвия, чтобы немного притупить кромки, но оставить режущую кромку свободной. Таким образом вы сможете легко разрезать клей, не поцарапав боковыми гранями лезвия слои экрана.

Внимательно следите за процессом резки клея и действуйте медленно, чтобы случайно не порезать задний зеркальный слой, который очень тонкий.

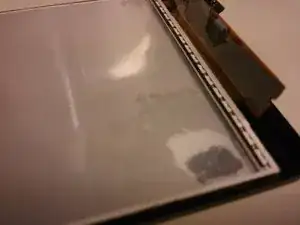

После того как вы отклеили пленку заднего зеркала, вы увидите первые брызги LOCA. Удалите их с помощью изопропилового спирта и безворсовой ткани, после чего снова оцените ситуацию: если между следующими слоями остался клей, нужно продолжать.

Как видно, у меня LOCA был практически между каждым слоем. Продолжайте аккуратно разрезать боковые клеевые слои канцелярским ножом и сдвигайте слои в сторону в логичном порядке, по возможности сохраняя их чистоту. Избегайте попадания жира с пальцев.

При снятии слоёв будьте осторожны с гибким кабелем ЖК-экрана, так как он очень хрупкий, и лезвие может легко его повредить, сделав весь экран полностью непригодным к использованию.

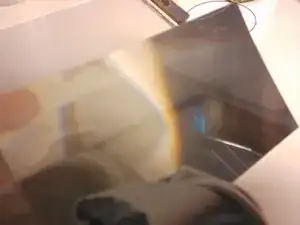

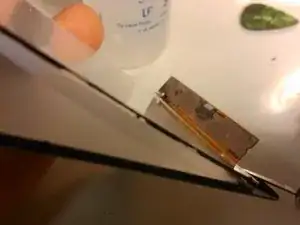

Это один из поляризационных слоёв. На изображении, обведённом красным, видно, почему использование игральной карты или лезвия, обмотанного лентой, может быть хорошей идеей. В итоге царапины почти не проявились.

Этот слой обеспечивает равномерное и плоское распространение света подсветки по ЖК-экрану.

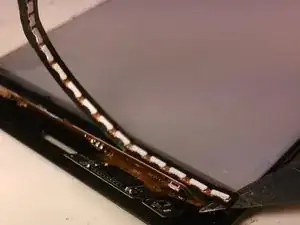

Свет испускается лентой светодиодов, у каждого из которых падение напряжения составляет около 3 вольт. В целом, лента подсветки требует около 16 вольт, которые подаются через трёхконтактный разъём от источника питания импульсного типа.

По-видимому, имеются две отдельные шины заземления и один общий Vcc, питающие каждая по половине ленты светодиодов. Возможно, они соединены параллельно.

Чтобы чётко увидеть пятна LOCA, необходимо рассматривать детали под правильным углом (второе изображение).

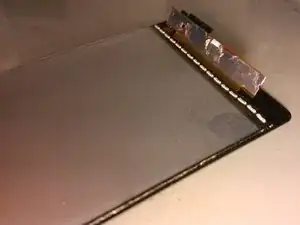

В итоге вы доберётесь до ленты светодиодов, расположенной сверху — это и есть подсветка. Она приклеена слабым клеем и удаляется довольно легко. Только не повредите ленту подсветки.

Если вы случайно испортите ленту светодиодов, вы всё равно сможете извлечь несколько достаточно ярких и энергоэффективных SMD-светодиодов для дальнейшего использования.

На этом изображении также видно, сколько пыли может накопиться на слоях. Всегда используйте струю сжатого воздуха для очистки деталей при сборке.

Осторожно продвигайте канцелярский нож по нижней стороне ленты подсветки, чтобы её снять.

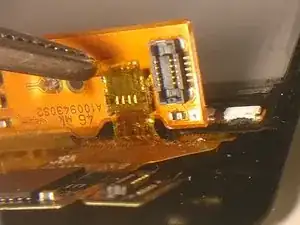

Избегайте повреждения кабеля подсветки. Если вы случайно его перережете и имеете базовые навыки микропайки, вы можете восстановить его, следуя этому руководству.

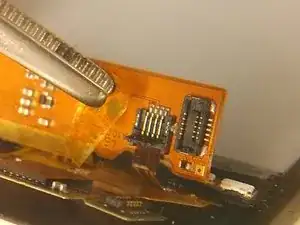

Продолжите, отключив разъём подсветки, чтобы снять её. В некоторых случаях гибкий кабель подсветки припаян к гибкому кабелю ЖК-экрана, но его можно выпаять и позже припаять снова без особых сложностей. Либо вы можете оставить гибкий кабель подсветки на месте — возможно, его не потребуется снимать для качественной очистки оставшихся слоёв ЖК-экрана.
