Замена экранного блока Sony Xperia Z3

Подогрейте заднюю крышку Xperia Z3, чтобы ослабить клей под ней.

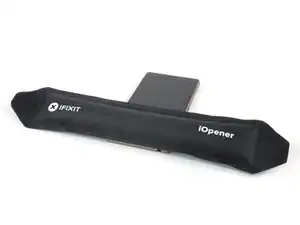

Если вы используете iOpener, следуйте этим инструкциям по применению.

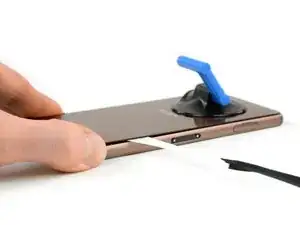

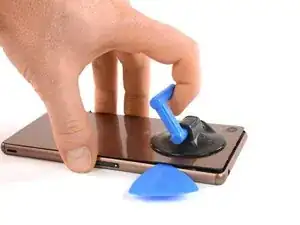

Поднимите заднюю крышку присоской и вставьте лопатку для вскрытия в образовавшуюся щель.

Аккуратно продвигайте лопатку по краям, чтобы ослабить клей по всем сторонам телефона.

Не вставляйте лопатку слишком глубоко под заднюю крышку, чтобы не повредить внутренние компоненты телефона.

В центре телефона находятся две клеевые ленты, соединяющие задний корпус с аккумулятором — их нужно удалить, чтобы открыть телефон.

Когда края крышки освободятся от клея, наклоните её для доступа к язычкам аккумулятора.

Используйте пинцет, чтобы вытащить две чёрные клеевые ленты из телефона, но пока не тяните их окончательно.

Аккуратно вытяните оба клеевых язычка из телефона, параллельно задней крышке.

Если клеевые язычки порвутся, попробуйте использовать тонкий пластиковый инструмент, например пластиковой карточкой, чтобы удалить остатки клея. Если клей упирается, подогрейте его iOpener или феном и снова подденьте.

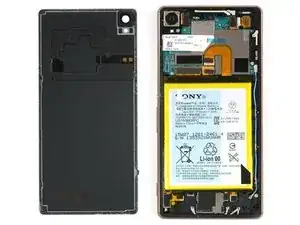

После вытягивания клеевых язычков можно приподнять заднюю крышку и снять её.

Отключите разъём шлейфа аккумулятора.

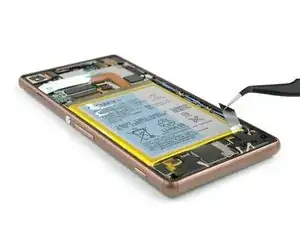

С помощью пинцета аккуратно оторвите клеевую полоску в нижней части аккумулятора.

Используйте лопатку с левой стороны рамки, чтобы поддеть аккумулятор.

Будьте осторожны с лопаткой — под аккумулятором находятся кабели!

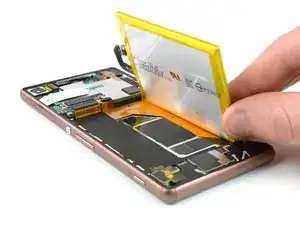

Извлеките аккумулятор.

Открутите два винта Phillips #00.

Отключите антеннный кабель пинцетом.

Используйте лопатку, чтобы отключить основной шлейф и шлейф моторчика вибрации.

Снимите крышку над узлом громкоговорителя.

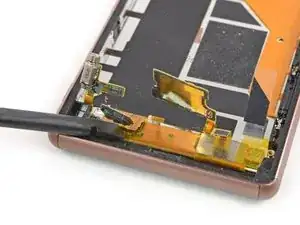

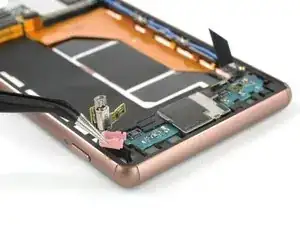

С помощью лопатки извлеките моторчик вибрации и пинцетом снимите его резиновую прокладку.

Пинцетом удалите клеевую полоску узла громкоговорителя.

Подденьте металлический зажим в верхней части узла громкоговорителя пинцетом и снимите его.

Поднимите основной шлейф, закрывающий узел громкоговорителя, лопаткой.

Следите за тем, чтобы не повредить динамик. Шлейф приклеен к узлу и немного липкий.

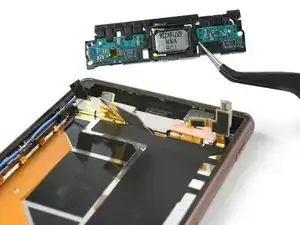

Подденьте весь узел громкоговорителя лопаткой и снимите его.

Подденьте конец основного шлейфа лопаткой.

Пинцетом снимите бронзовую фольгу, закрывающую разъём основного шлейфа.

Поднимите металлическую пластину, расположенную под узлом громкоговорителя, и снимите её.

Отключите основной шлейф.

Пинцетом снимите жёлтую клеевую плёнку, закрывающую шлейф дисплея.

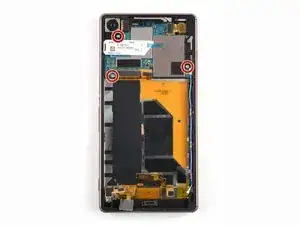

Снимите три винта Phillips #00 (длина 3 мм).

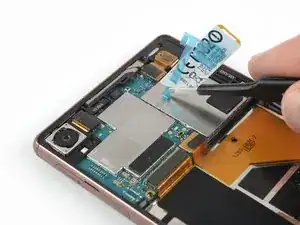

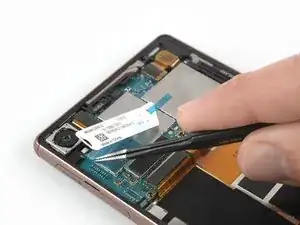

Пинцетом снимите синюю плёнку с материнской платы.

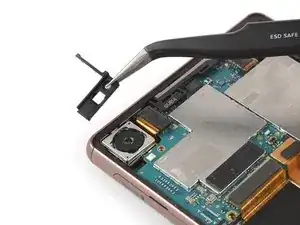

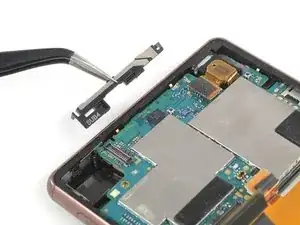

Пинцетом снимите чёрный пластиковый кронштейн под камерой в левом верхнем углу телефона.

Пинцетом снимите чёрную пластиковую крышку с правого края материнской платы.

Используйте лопатку, чтобы поддеть и отсоединить магнитный шлейф зарядки

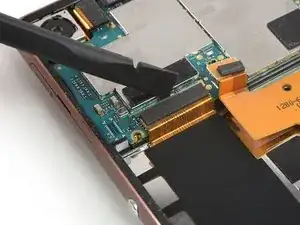

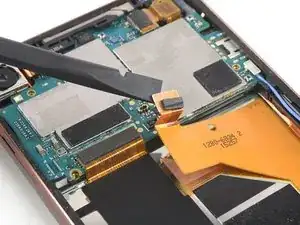

Используйте лопатку, чтобы поддеть и отсоединить основной шлейф.

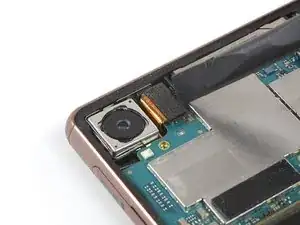

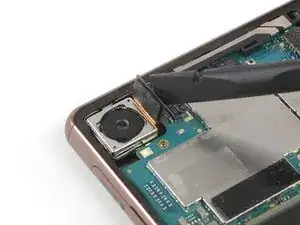

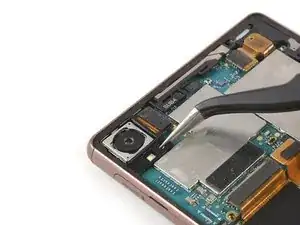

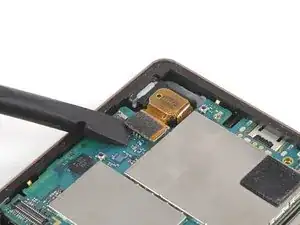

Используйте лопатку, чтобы поддеть и отсоединить шлейф задней камеры.

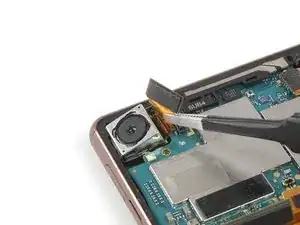

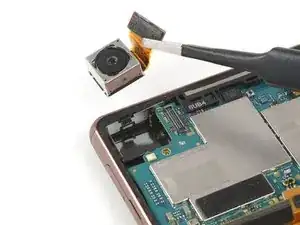

Используйте пинцет, чтобы поднять заднюю камеру из её углубления и извлечь её.

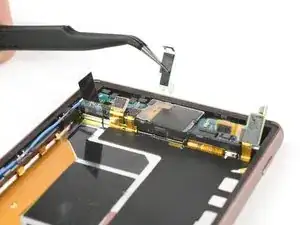

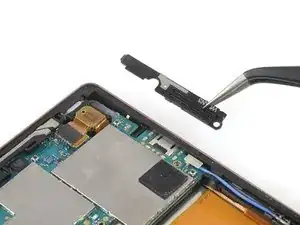

Используйте лопатку, чтобы поддеть пластиковую крышку по верхнему краю платы и удалите её пинцетом.

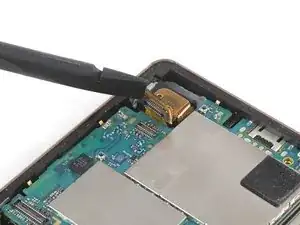

Используйте лопатку, чтобы поддеть и отсоединить шлейф разъёма для наушников и микрофона в правом верхнем углу.

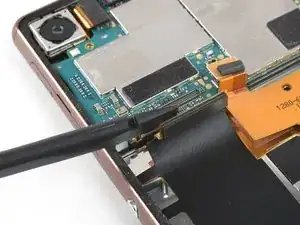

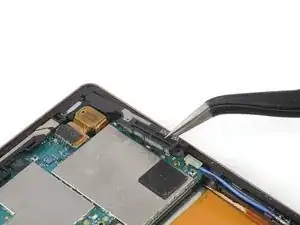

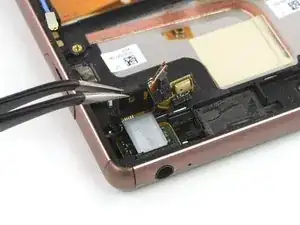

Используйте пинцет, чтобы аккуратно поддеть и отсоединить антенную линию в правом нижнем углу платы.

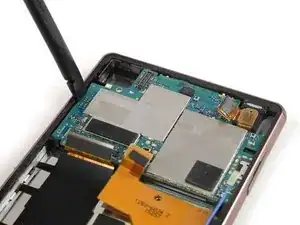

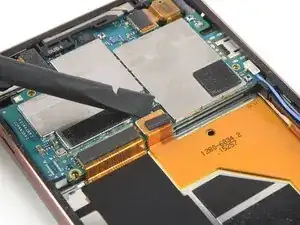

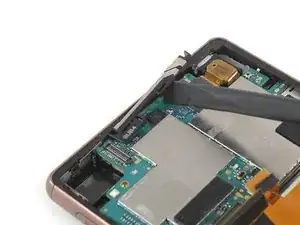

Вставьте плоский конец лопатки в зазор между средним каркасом и левым краем платы.

Избегайте повреждения прилегающих шлейфов и компонентов при снятии платы.

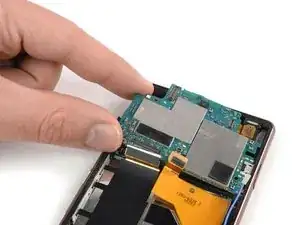

С помощью лопатки аккуратно приподнимите плату, пока не сможете уверенно её захватить.

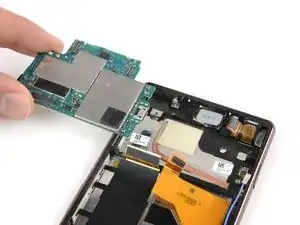

Снимите плату.

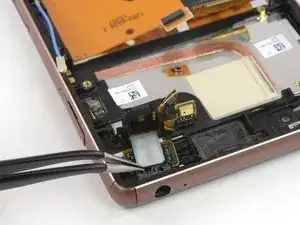

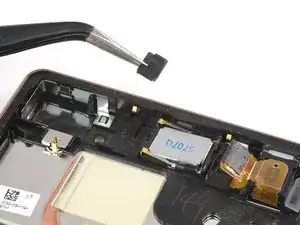

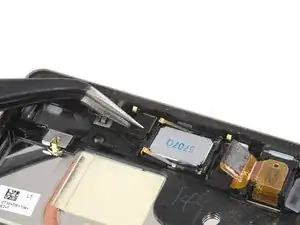

Используйте пинцет, чтобы снять чёрную пластиковую втулку рядом с разговорным динамиком.

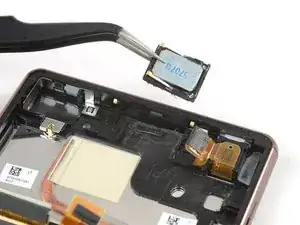

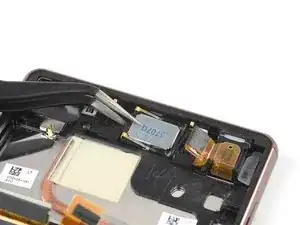

Используйте пинцет, чтобы снять разговорный динамик, аккуратно поддев его с левой стороны, где ранее была втулка.

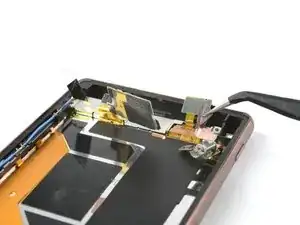

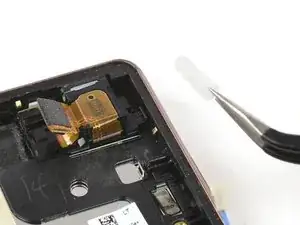

Используйте пинцет, чтобы поддеть и снять белую пластиковую деталь рядом с разъёмом для наушников.

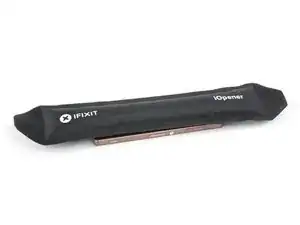

Приложите нагретый iOpener к верхней части экрана, чтобы разогреть клей под разъёмом для наушников. Держите iOpener не менее двух минут.

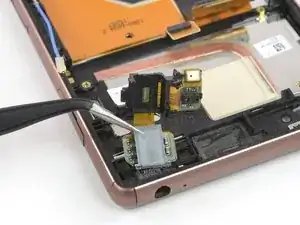

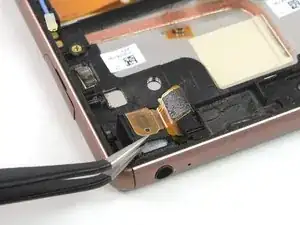

Используйте пинцет, чтобы поддеть чёрную пластиковую крышку сверху разъёма для наушников.

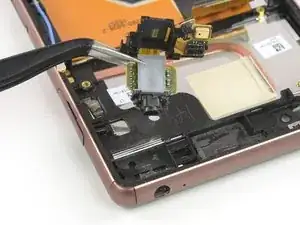

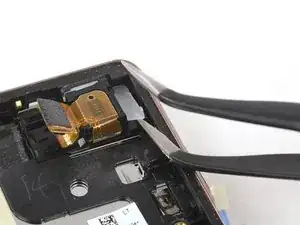

Используйте пинцет, чтобы вытащить разъём для наушников из его углубления и удалить его.

Клей, удерживающий разъём для наушников, довольно липкий. Если не получается извлечь разъём, вставьте лопатку в сам разъём, чтобы поддеть его, или приложите ещё тепла, чтобы дополнительно размягчить клей.

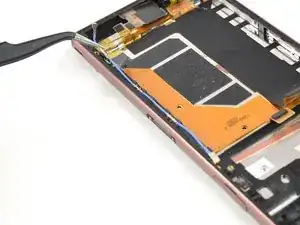

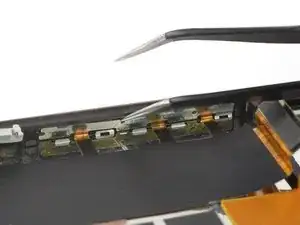

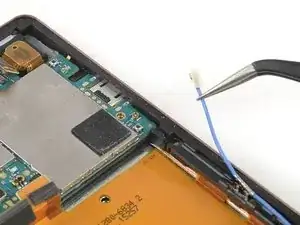

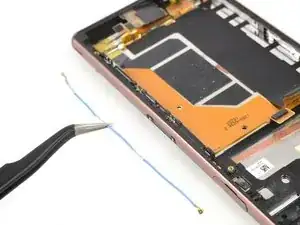

Используйте пинцет, чтобы вытащить синий антенный кабель из зажимов на краю телефона и удалить его.

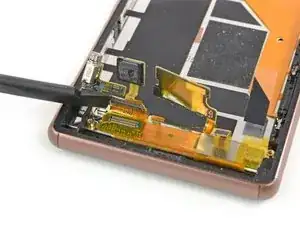

Используйте лопатку, чтобы поддеть и отсоединить основной шлейф от разъёма шлейфа дисплея, расположенного внизу телефона.

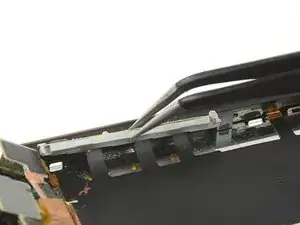

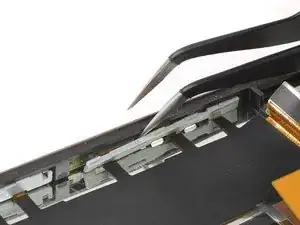

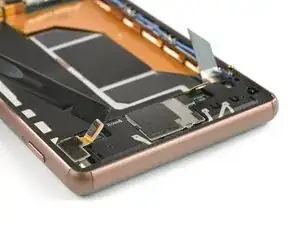

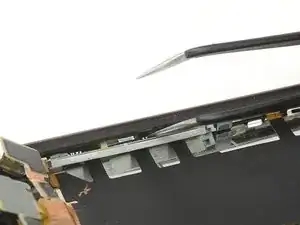

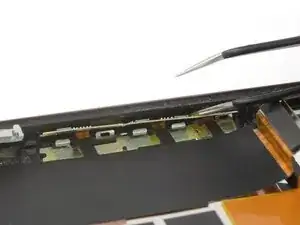

Используйте одну сторону пинцета, чтобы поддеть верхнюю серую пластиковую крышку из её углубления на левом краю среднерамки.

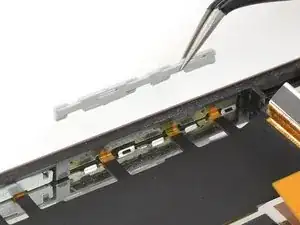

Снимите пластиковую крышку.

Выполните ту же процедуру, чтобы ослабить серую пластиковую крышку ниже предыдущей.

Не снимайте крышку — она приклеена к шлейфу. Избегайте повреждения основного шлейфа в следующем процессе.

Аккуратно подтяните крышку до тех пор, пока она не освободится и не будет блокироваться среднерамкой.

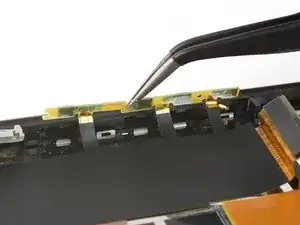

Используйте пинцет и аккуратно отведите верхнюю левую часть основного шлейфа от среднерамки.

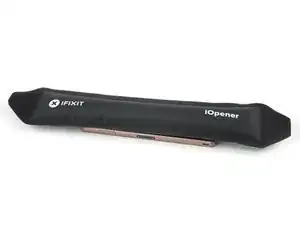

Переверните телефон и приложите нагретый iOpener к правой стороне экрана, чтобы разогреть клей под основным шлейфом. Держите iOpener не менее двух минут.

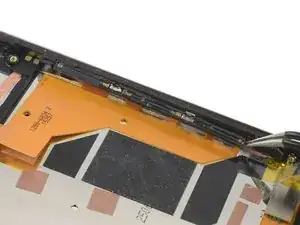

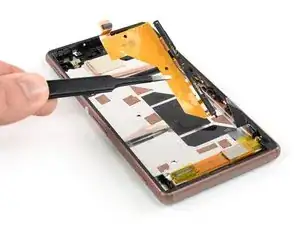

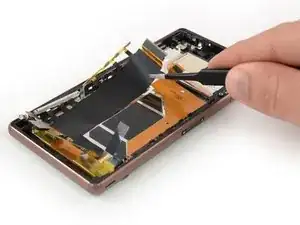

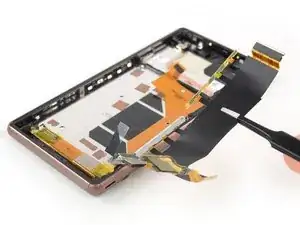

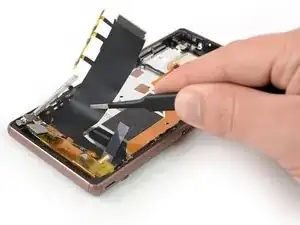

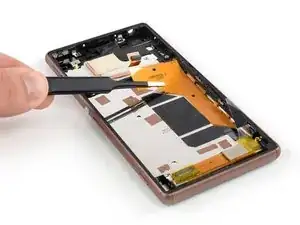

Переверните телефон лицевой стороной вверх и с помощью пинцета аккуратно оторвите главный гибкий кабель от средней рамки.

Снимите главный гибкий кабель.

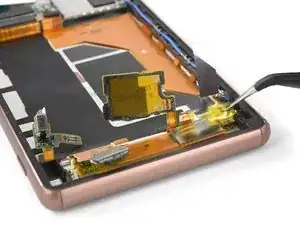

На правом торце телефона с помощью пинцета извлеките магнитный кабель зарядки из его посадочного места.

Приложите подогретый iOpener к левой стороне экрана, чтобы ослабить клей под магнитным кабелем зарядки. Держите iOpener не менее двух минут.

Аккуратно отлейте магнитный кабель зарядки от средней рамки и снимите его.

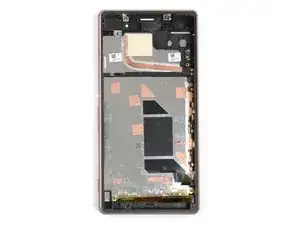

Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты, такие как защитная фольга в выемке динамика для разговоров, или снять клеевые подложки с новой детали перед установкой.
