Замена динамика OnePlus 5T
Используйте данное руководство для снятия или замены динамика в смартфоне OnePlus 5T.
Шаг 1
Перед началом работ выключите телефон.
Извлеките лоток для SIM-карты.
Шаг 2
Выкрутите два винта Torx T2 (длина 2,5 мм).
В OnePlus 5T используется небольшое количество клея для фиксации задней крышки, однако пластиковые защёлки надёжные, поэтому для открытия понадобится усилие.
Шаг 3
Вставьте инструмент для вскрытия между дисплеем и задней крышкой в нижней части телефона.
Пользуясь инструментом для вскрытия, создайте зазор между задней крышкой и дисплеем.
Вставьте лопатку в образовавшийся зазор.
Шаг 4
Передвиньте лопатку в нижний правый угол телефона.
Вставьте вторую лопатку и продвиньте её к нижнему левому углу телефона.
Шаг 5
Передвигайте лопатку вокруг нижнего левого угла и далее вверх вдоль левого края телефона, чтобы освободить пластиковые защёлки, фиксирующие заднюю крышку.
Шаг 6
Передвигайте лопатку вокруг нижнего правого угла и далее вверх вдоль правого края телефона, чтобы освободить пластиковые защёлки, фиксирующие заднюю крышку.
Шаг 7
Пока не снимайте заднюю крышку полностью. Гибкие кабели сканера отпечатков пальцев, разъёма для зарядки и разъёма для наушников всё ещё подключены к материнской плате.
Переверните телефон и аккуратно приподнимите нижнюю часть задней крышки в сторону от корпуса. Поверните её влево и зафиксируйте под углом 80°.
Шаг 8
Воспользуйтесь лопаткой, чтобы поддеть и отключить гибкий кабель сканера отпечатков пальцев.
Шаг 9
Поверните заднюю крышку на 180° и уложите её так, чтобы нижняя часть задней крышки была выровнена по верхнему краю аккумулятора.
Шаг 10
Пинцетом снимите небольшую металлическую пластину, закрывающую разъёмы кабеля аккумулятора, разъёма для зарядки и разъёма для наушников.
Шаг 11
Воспользуйтесь лопаткой, чтобы поддеть и отключить гибкий кабель разъёма для зарядки и разъёма для наушников.
Шаг 12
Снимите заднюю крышку.
Шаг 13
Воспользуйтесь лопаткой, чтобы поддеть и отключить гибкий кабель аккумулятора.
Шаг 14

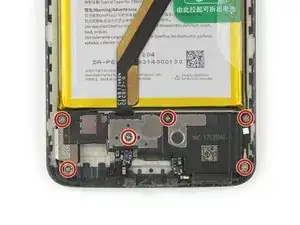

Выкрутите шесть винтов Phillips #00 (длина 2,9 мм).
Шаг 15

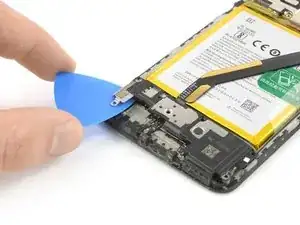

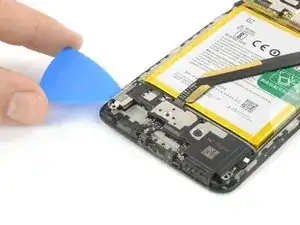

Вставьте лопатку под левую сторону динамика.

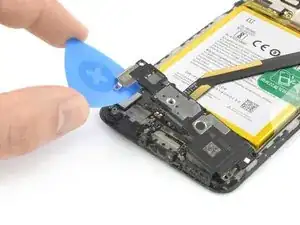

Воспользуйтесь лопаткой, чтобы поддеть динамик и вынуть его из посадочного места.
Шаг 16

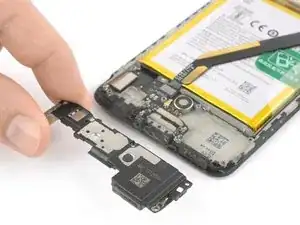

Извлеките динамик.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке. При необходимости нанесите новый клей после очистки соответствующих поверхностей изопропиловым спиртом (более 90 %).
Сдайте электронные отходы в переработку на сертифицированное по стандарту R2 или e-Stewards предприятие.
Ремонт прошёл не так, как планировалось? Обратитесь в наше сообщество Answers за помощью в устранении неполадок.
