Замена задней камеры OnePlus X

Выключите телефон, нажав кнопку на правой стороне устройства. Это будет меньшая из двух кнопок.

Нажмите и удерживайте её несколько секунд, пока на экране не появится опция «Выключить».

Выберите на экране «Выключить», чтобы отключить телефон.

Вставьте инструмент для извлечения SIM-карты в небольшое отверстие в правом верхнем углу телефона, сразу над кнопками громкости.

Если у вас нет оригинальной упаковки или специального инструмента, можно использовать скрепку или аналогичный предмет.

Вставьте инструмент в отверстие, и лоток должен выдвинуться.

Извлеките лоток для SIM-карты из телефона.

Наденьте термостойкие перчатки и поместите телефон на поверхность, которая не загорится и не расплавится.

С помощью тепловой пушки равномерно и медленно нагрейте края задней панели.

НЕ задерживайтесь слишком долго на одном участке — длительное воздействие тепла может повредить устройство.

Пока вы нагреваете панель, используйте инструмент Джимми, чтобы проверить, достаточно ли размягчён клей для отделения панели.

Осторожно отсоедините заднюю панель, используя расширительные пластины, чтобы удерживать её от корпуса.

Как только большая часть краёв будет отделена, прикрепите присоску к задней панели.

Плотно прижмите присоску к задней панели.

С помощью присоски потяните панель вверх, чтобы полностью отделить её от устройства.

Используйте присоску для безопасного снятия панели. По мере прогрева краёв клей может временно восстановить сцепление — убедитесь, что вы приподнимаете панель до того, как клей вновь застынет.

При помощи отвёртки PH000 удалите следующие семь винтов, отмеченных красным и оранжевым цветом:

Четыре (длинных) винта PH000

Три коротких винта PH000

После удаления всех винтов используйте пластиковую лопатку, чтобы аккуратно отжать металлическую крышку.

Внизу, сразу над аккумулятором, находятся два зацепа — начните с отжатия нижнего края пластины.

После снятия металлической крышки найдите разъём провода аккумулятора, подключённого к материнской плате.

Аккуратно подденьте разъём пластиковой лопаткой, чтобы отсоединить его.

Это отключит питание телефона и предотвратит подачу электричества на компоненты во время ремонта.

На аккумуляторе найдите прозрачную язычок. Он используется для извлечения аккумулятора.

Крепко ухватитесь за прозрачный язычок и потяните вверх и в сторону, чтобы извлечь аккумулятор.

Не спешите на этом шаге — излишнее усилие может повредить аккумулятор.

Под аккумулятором находится клей, поэтому полезно использовать чёрную пластиковую лопатку, чтобы просунуть её между аккумулятором и корпусом и аккуратно приподнять аккумулятор. Будьте крайне осторожны, не повредите шлейфы, расположенные под аккумулятором.

Продолжайте медленно тянуть за аккумулятор, пока он полностью не освободится.

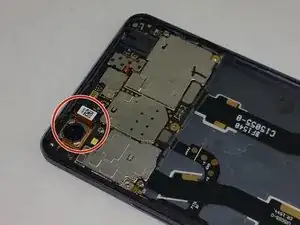

Найдите камеру на материнской плате — она расположена в верхней левой части телефона.

Камера подключена к материнской плате кабелем, который находится справа от камеры.

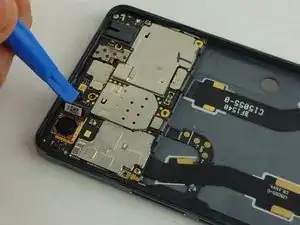

Аккуратно отожмите кабель от материнской платы с помощью пластиковой лопатки.

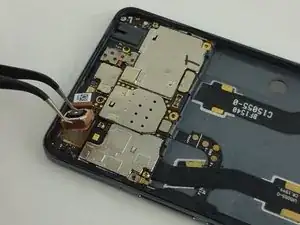

После отключения камеры используйте пинцет, чтобы аккуратно поднять и извлечь камеру из устройства.

Убедитесь, что не касаетесь камеры — отпечатки пальцев могут запачкать объектив, и очистить его будет очень сложно.
