Замена порта зарядки OnePlus X

Выключите телефон, нажав кнопку на правой стороне устройства — это будет меньшая кнопка.

Удерживайте кнопку несколько секунд, пока на экране не появится опция «Выключение питания».

Выберите на экране «Выключение питания», чтобы отключить телефон.

Вставьте инструмент для извлечения SIM-карты в маленькое отверстие, расположенное в верхнем правом углу телефона, прямо над кнопками регулировки громкости.

Если у вас нет оригинальной упаковки или инструмента для извлечения SIM-карты, можно использовать распрямлённую скрепку или подобный предмет.

Нажмите инструментом в отверстие — лоток выйдет наружу.

Извлеките лоток для SIM-карты из телефона.

Наденьте термостойкие перчатки и разместите телефон на поверхности, которая не загорится и не расплавится.

Используя строительный фен, равномерно и медленно нагревайте кромки задней панели.

НЕ задерживайте фен в одном месте слишком долго — это может повредить телефон, если тепло будет длительно воздействовать на одну область.

Во время нагрева задней панели используйте лопатку (Jimmy), чтобы проверить, размягчился ли клей и можно ли отделить панель от корпуса.

Осторожно отделите заднюю панель, используя пластиковые медиаторы (opening picks), чтобы раздвигать панель и корпус.

Когда большая часть кромок будет отделена от корпуса, прикрепите присоску к задней панели.

Прижмите присоску к задней панели, чтобы зафиксировать её.

С помощью присоски потяните панель вверх, чтобы полностью отделить её от корпуса.

Используйте присоску для безопасного снятия панели с устройства. По мере работы по краям панели оставшееся тепло может привести к повторному сцеплению клея, поэтому поднимайте заднюю панель до того, как клей успеет схватиться.

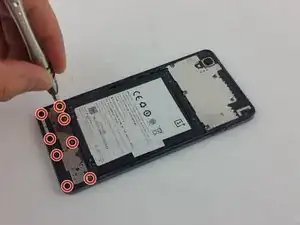

С помощью отвёртки PH000 выкрутите следующие семь винтов, отмеченных красным и оранжевым:

Четыре более длинных винта PH000

Три более коротких винта PH000

После того как все винты будут удалены, используйте пластиковую лопатку, чтобы приподнять металлическую крышку.

Возле нижней части, прямо над аккумулятором, находятся два защёлкивающихся крепления, поэтому начните поддевать пластину с нижнего края.

После снятия металлической крышки найдите разъём питания аккумулятора, который защёлкивается на плате.

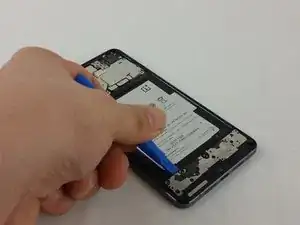

Используя пластиковую лопатку, аккуратно подденьте защёлку, чтобы отсоединить разъём.

Это отключит питание телефона и предотвратит подачу тока на компоненты, что важно при работе с устройством.

На аккумуляторе найдите прозрачную вкладку. Она используется для извлечения аккумулятора.

Крепко возьмитесь за прозрачную вкладку и потяните вверх и от корпуса телефона, чтобы вынуть аккумулятор.

Действуйте медленно на этом шаге, чтобы не приложить слишком большую силу и не повредить аккумулятор.

Под аккумулятором находится клей, поэтому может понадобиться использовать чёрную пластиковую лопатку, чтобы попасть между аккумулятором и корпусом и поддеть аккумулятор, но будьте очень осторожны, чтобы не порвать шлейфы под аккумулятором.

Продолжайте медленно тянуть аккумулятор, пока он полностью не выйдет из телефона.

С помощью отвёртки PH #000 выкрутите 8 винтов с материнской платы, отмеченных красным на схеме.

Порядок удаления винтов не имеет значения, если винты были выкручены до отсоединения любых кабелей или проводов.

После удаления всех винтов используйте пластиковую лопатку, чтобы приподнять металлическую крышку.

Крышку будет немного трудно отдёрнуть из‑за клея — не прилагайте чрезмерного усилия.

Сняв аккумулятор и металлические крышки, можно продолжать разборку.

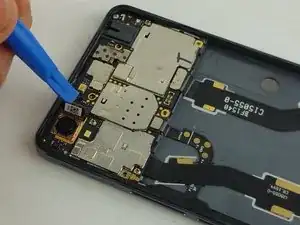

С помощью пластиковой лопатки найдите основную заднюю камеру и отщёлкните её. После отсоединения отложите камеру в сторону.

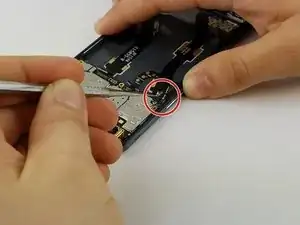

Используя лопатку, отсоедините проводной разъём, отмеченный красным на схеме, и отведите его в сторону.

Перед снятием верхней части материнской платы убедитесь, что все кабели и проводные разъёмы отведены в сторону.

Используя пластиковый инструмент для открывания, подденьте верхнюю часть материнской платы. Аккуратно поддёргивайте её, пока не сможете полностью снять верхнюю плату.

Будьте осторожны при поднятии верхней платы — под ней защёлкивается передняя камера, и чрезмерное усилие может её повредить.

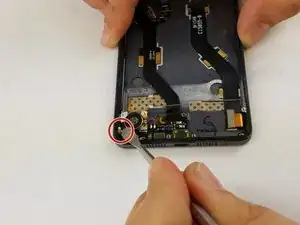

В нижнем левом углу телефона вы увидите маленький винт. Используйте PH #000, чтобы его выкрутить.

После удаления винта с крестообразным шлицем необходимо отсоединить чёрный провод. Сначала разомкните разъём лопаткой.

При работе с телефоном полезно отогнуть кабель в сторону, чтобы он не мешал.

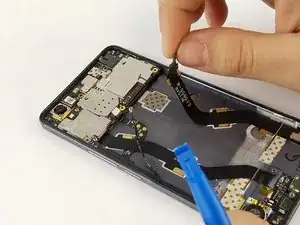

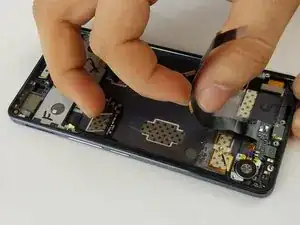

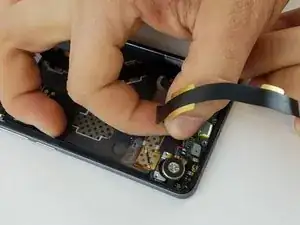

Оттяните ленточный кабель, как показано на изображении. Он соединён как с зарядным разъёмом, так и с вибромодулем (похожим на небольшую батарейку для часов).

Осторожно подденьте вибромодуль пластиковым инструментом для вскрытия. Действуйте аккуратно, он приклеен к телефону.

Вибромодуль нужно удалить перед зарядным разъёмом.

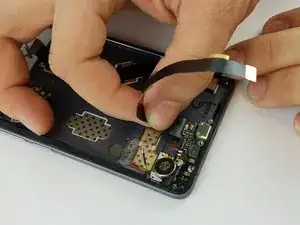

После извлечения вибромодуля аккуратно потяните за кабель вверх, так как зарядный разъём закреплён на клею.

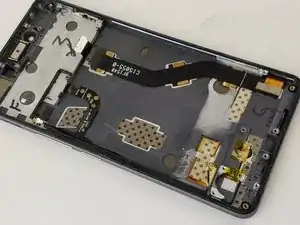

После аккуратного извлечения разъёма и вибромодуля они будут полностью отделены от телефона и могут быть заменены.
