Замена аккумулятора Samsung Galaxy A5 (2017)

Используйте это руководство для замены аккумулятора в Samsung Galaxy A5 (2017).

Открытие Samsung Galaxy A5 (2017) повредит герметичность устройства. Если вы не замените клейкие уплотнения, телефон будет работать нормально, но утратит защиту от воды.

Если аккумулятор раздулся, примите соответствующие меры предосторожности. Не нагревайте телефон. Раздутые аккумуляторы могут быть очень опасны, поэтому используйте защиту для глаз и действуйте осторожно, либо обратитесь к специалисту, если не уверены, как продолжить.

Вам потребуется заменяющий клей для повторного прикрепления аккумулятора и задней крышки при сборке устройства.

Шаг 1

Выключите телефон перед началом разборки.

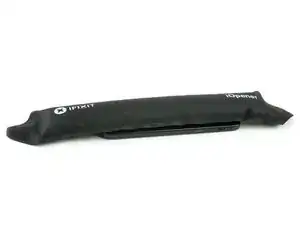

Используйте iOpener, чтобы ослабить клей под задней крышкой. Приложите iOpener как минимум на две минуты. Возможно, потребуется повторить этот шаг несколько раз в процессе снятия задней крышки.

Клей в Samsung Galaxy A5 (2017) очень прочный. Если не удаётся открыть устройство с помощью iOpener, можно использовать фен, термофен или нагревательную плиту. Будьте осторожны, чтобы не перегреть телефон — AMOLED-дисплей и внутренний аккумулятор подвержены повреждению от температуры.

Шаг 2

Вставьте медиатор для вскрытия в нижнюю часть телефона.

Если не получается вставить медиатор между задней крышкой и рамкой, можно использовать присоску, чтобы создать небольшой зазор.

Начните продвигать наконечник медиатора к левому нижнему углу и резать им клей.

Оставьте медиатор в левом нижнем углу, чтобы клей не склеился снова. Вставьте новый медиатор и начинайте разрезать клей по левой стороне телефона.

Шаг 3

Используйте медиатор, чтобы разрезать клей со всех сторон телефона. Оставляйте по одному медиатору в каждом углу, чтобы клей не склеился заново.

Повторно используйте iOpener, если клей становится трудно разрезать. Во время снятия задняя крышка постоянно находится под натяжением и может сломаться, если клей недостаточно размягчен.

После разрезания клея со всех сторон вставьте медиатор с правой стороны телефона. Поверните его вбок, пока не получите хорошую хватку за заднюю крышку.

Шаг 4

Снимите заднюю крышку с телефона.

Перед нанесением нового клея удалите остатки старого клея с задней крышки и рамки и очистите участки изопропиловым спиртом и безворсовой тканью.

Шаг 5

Отверткой Phillips #00 отвинтите восемь винтов, которые удерживают крышку платы.

Шаг 6

Пинцетом поднимите крышку платы с обоих верхних углов телефона из её зажимов.

Снимите крышку платы вместе с NFC-антенной и динамиком.

Шаг 7

Используйте плоский конец лопатки, чтобы отключить шлейф питания аккумулятора.

Шаг 8

Используйте iOpener, чтобы ослабить клей под аккумулятором.

Шаг 9

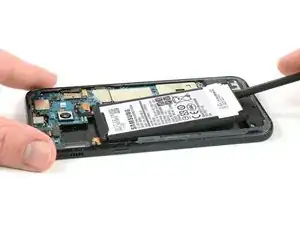

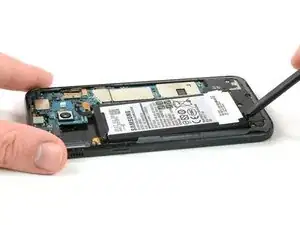

Вставьте плоский конец лопатки в зазор в нижней части аккумулятора и начните поднимать правый нижний угол.

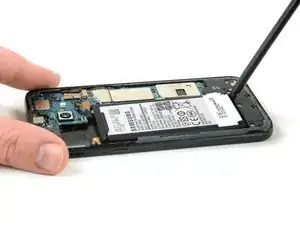

Переместите лопатку в левый нижний угол аккумулятора и подденьте его.

Шаг 10

Внимание:

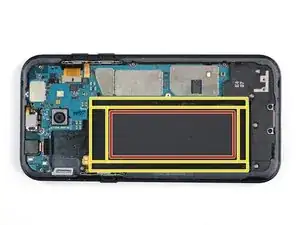

Подденьте только в областях, отмеченных жёлтым (ободок).

Избегайте поддевания в области, отмеченной красным (центр). Это обратная сторона дисплея.

Вставьте лопатку под аккумулятор по сторонам углубления и разрежьте оставшийся клей, пока аккумулятор не ослабнет.

Шаг 11

Снимите аккумулятор.

Заключение

Для повторной сборки устройства проделайте эти шаги в обратном порядке.

Если возможно, включите телефон и проверьте результат ремонта перед установкой нового клея и повторным запечатыванием телефона.

Зафиксируйте новый аккумулятор предварительно нарезанным клеем или двусторонней клеящей лентой и прижмите его плотно на 5–10 секунд.

Для оптимальной работы и во избежание программных ошибок калибруйте вновь установленный аккумулятор: разрядите аккумулятор ниже 10%, затем зарядите без прерывания до 100%.
