Замена дисплея Samsung Galaxy A5 (2017)

Выключите телефон перед началом разборки.

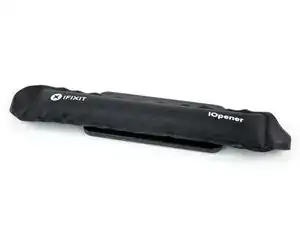

Используйте iOpener, чтобы разогреть клей под задней крышкой. Приложите iOpener минимум на две минуты. Возможно, вам придётся повторять этот шаг несколько раз во время снятия задней крышки.

Клей в Samsung Galaxy A5 (2017) очень сильный. Можно также использовать фен, тепловую пушку или горячую плиту, если не удаётся открыть устройство с помощью iOpener. Будьте осторожны, чтобы не перегреть телефон — AMOLED-дисплей и внутренний аккумулятор чувствительны к нагреву.

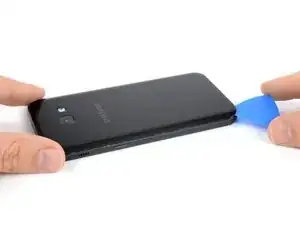

Вставьте инструмент для вскрытия у нижнего края телефона.

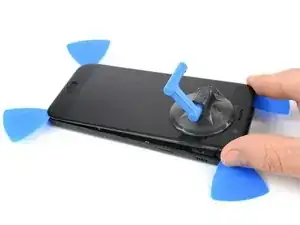

Если вам не удаётся вставить инструмент между задней крышкой и рамкой, можно использовать присоску, чтобы создать небольшой зазор.

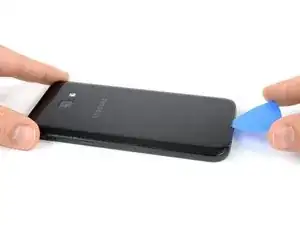

Начните продвигать наконечник инструмента к нижнему левому углу и разрежьте им клей.

Оставьте инструмент во вставленным в нижний левый угол, чтобы клей не склеился заново. Вставьте новый инструмент и начните разрезать клей по левой стороне телефона.

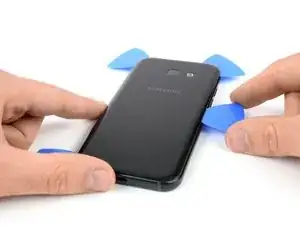

Используйте инструмент для вскрытия, чтобы разрезать клей со всех сторон телефона. Оставляйте по одному инструменту в каждом углу, чтобы клей не склеивался заново.

Снова используйте iOpener, если клей становится трудно разрезать. Во время снятия задняя крышка всё время находится под напряжением и вероятно сломается, если клей недостаточно разогрет.

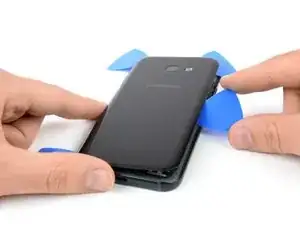

Вставьте инструмент для вскрытия на правой стороне телефона после того, как вы разрежете клей со всех сторон. Поверните его боком, пока не сможете хорошо ухватиться за заднюю крышку.

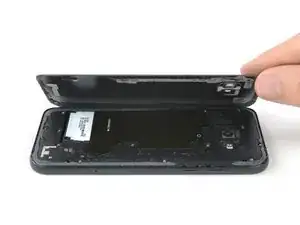

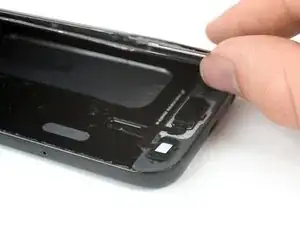

Снимите заднюю крышку с телефона.

Перед нанесением нового клея удалите остатки старого клея с задней крышки и рамки и очистите поверхности изопропиловым спиртом и безворсовой салфеткой.

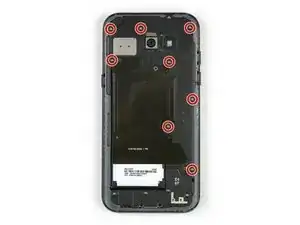

Удалите восемь винтов Phillips #00, которые фиксируют крышку материнской платы.

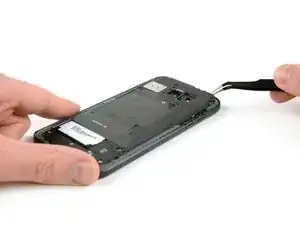

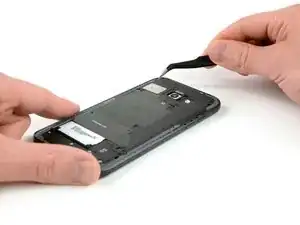

Используйте пинцет, чтобы приподнять крышку материнской платы в обоих верхних углах телефона из её зажимов.

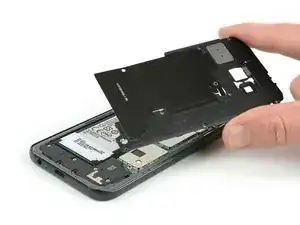

Снимите крышку материнской платы вместе с NFC-антенной и динамиком.

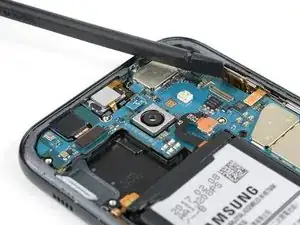

Используйте плоский конец лопатки, чтобы отсоединить кабель питания аккумулятора.

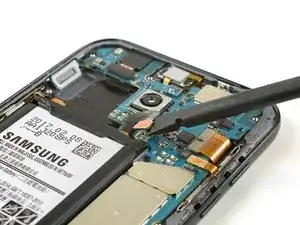

Используйте плоский конец лопатки и отсоедините кабель дисплея.

Подготовьте iOpener и приложите его к дисплею минимум на две минуты, чтобы разогреть клей под ним.

Возможно, вам придётся несколько раз разогревать и повторно прикладывать iOpener, чтобы телефон стал достаточно тёплым. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее рассыпание стекла и избежать травм, заклейте стекло лентой перед ремонтом.

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты так, чтобы вся передняя панель была покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и снятии дисплея.

Наденьте защитные очки, чтобы защитить глаза от возможных осколков стекла во время ремонта.

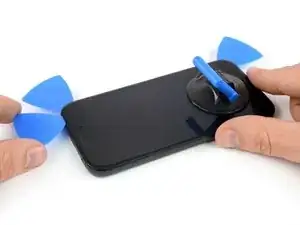

Когда дисплей станет тёплым на ощупь, приклейте присоску к верхнему краю телефона.

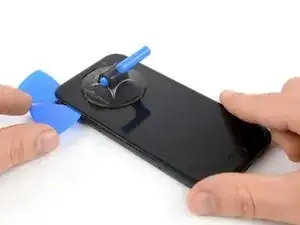

Потяните за присоску и вставьте инструмент для вскрытия под дисплейный модуль.

Начните двигать инструмент вдоль верхнего края телефона, чтобы разрезать клей. Оставьте инструмент в углу, чтобы клей не склеился заново.

Шлейф экрана расположен прямо за кнопками регулировки громкости и может мешать вашему режущему инструменту.

Продолжайте проводить наконечником инструмента вдоль стороны к нижней части телефона, чтобы разрезать клей.

Оставьте инструмент во вставленным на нижнем левом крае телефона, чтобы клей не склеился заново.

Кнопка «Домой» и шлейф сенсорных клавиш находятся под нижней частью модуля дисплея. Вставляйте только конец инструмента.

Осторожно проведите наконечником вдоль нижнего края телефона, чтобы разрезать клей.

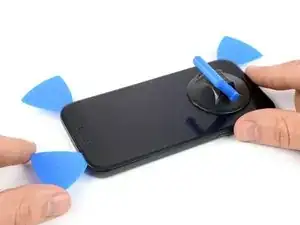

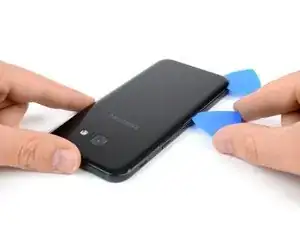

Продолжайте разрезать клей на оставшихся сторонах телефона и оставляйте инструмент в каждом углу.

Пока не открывайте телефон полностью. Кабель дисплея все ещё продет через среднюю рамку, и вы можете порвать кабели кнопок «Домой» и «Меню».

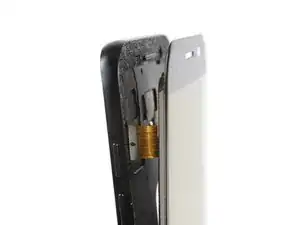

Начните осторожно приподнимать верхний край сборки дисплея и проденьте гибкий кабель дисплея через среднюю рамку.

Проверьте, не прилипли ли кабели кнопки «Домой» или кнопок навигации к сборке дисплея, прежде чем полностью снять дисплей.

Если какой-либо кабель прилип к дисплею, аккуратно отстяните его пинцетом или лопаткой для вскрытия.

Снимите сборку дисплея с телефона.

Перед повторной сборкой убедитесь, что с рамки удалён весь оставшийся клей, используя изопропиловый спирт (>97%) и безворсную ткань или ватную палочку.
