Замена дисплея Samsung A7 (2018) SM-A750FN

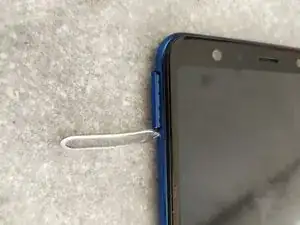

Выключите устройство и извлеките лоток SIM-карты.

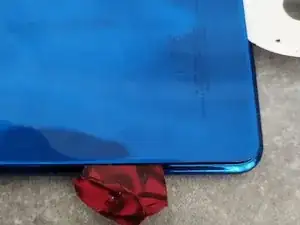

С помощью термофена нагрейте заднюю панель устройства, чтобы размягчить клей, удерживающий заднюю крышку.

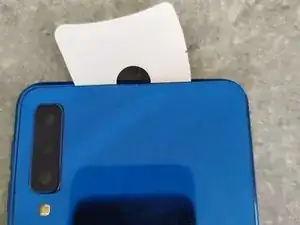

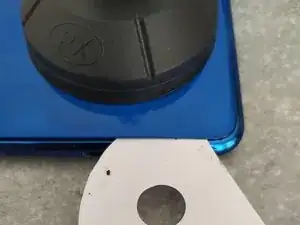

Используйте присоску, чтобы приподнять заднюю крышку от корпуса, и вставьте медиатор или пластиковый инструмент между крышкой и рамкой, чтобы отжать крышку.

Обходите всю заднюю панель, чтобы отделить крышку от рамки.

Если клей трудно удалить, снова прогрейте участок, чтобы размягчить его.

Задняя крышка выполнена из стекла, поэтому требуется осторожность, чтобы она не разбилась.

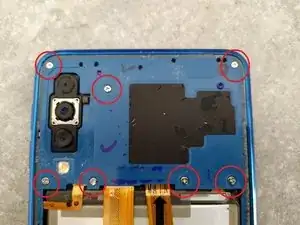

Удалите 7 винтов на верхней половине рамки.

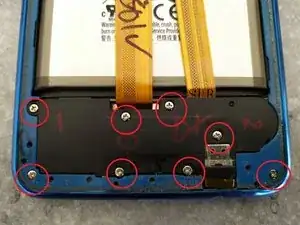

Удалите 8 винтов на нижней половине рамки.

Рамку теперь можно снять, отодвинув её от экрана. Она удерживается небольшими защёлками.

Если экран не отходит, вставьте пластиковый медиатор или лопаточку, чтобы освободить рамку.

Отключите аккумулятор.

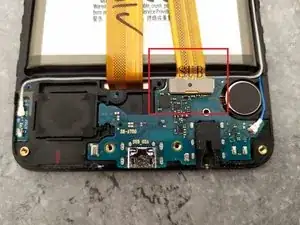

Снимите чёрную пластиковую крышку с дочерней платы.

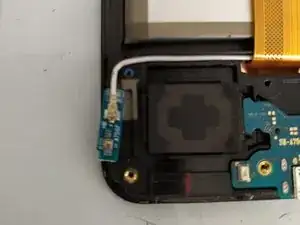

С левой стороны дочерней платы находится ещё одна маленькая плата. Её можно либо отжать и снять, либо отключить кабель.

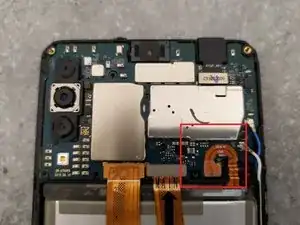

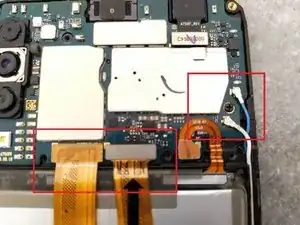

Отключите 2 кабеля: левый — для дисплея, правый соединяет основную плату и дочернюю плату.

Снимите винт крепления основной платы.

Камеру можно оставить подключённой к основной плате, так как её можно снять единым блоком.

Снимите правый кабель с дочерней платы внизу.

Используйте термофен, чтобы прогреть переднюю часть дисплея.

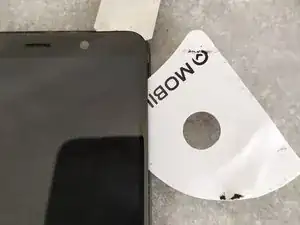

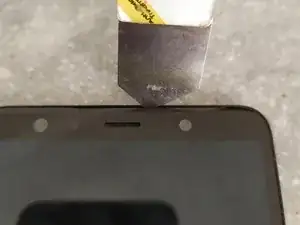

Вставьте тонкий инструмент между стеклом и рамкой, чтобы создать небольшой зазор.

Вставьте пластиковый инструмент и обойдите край стекла, чтобы отделить дисплей от рамки.

LCD также приклеен, поэтому сложно снять стекло, не повредив матрицу. В этом руководстве выполнена замена стекла и LCD вместе.

После снятия экрана удалите остатки клея с рамки.

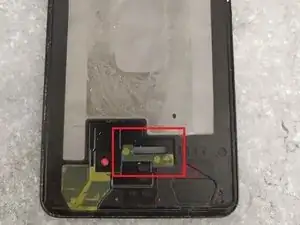

Пропустите кабель дисплея через отверстие. Подсоедините его к основной плате и протестируйте до приклеивания к рамке.

Для сборки выполните те же шаги в обратном порядке.
