Смена USB-платы, разъёма и кнопок на Samsung Galaxy A510F

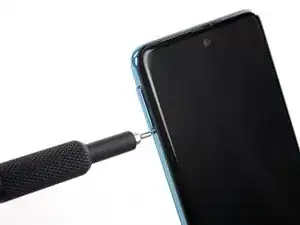

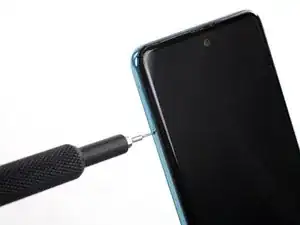

Вставьте инструмент для извлечения SIM-карты, наконечник для извлечения SIM-карты или разогнутую скрепку в отверстие на лотке для SIM-карты, расположенного на левой стороне телефона.

Нажмите плотно, чтобы выдвинуть лоток.

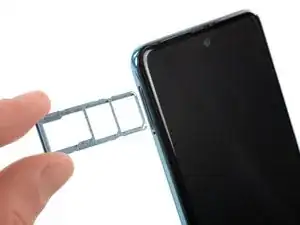

Извлеките лоток для SIM-карты.

При повторной установке карточек убедитесь, что правильно ориентируете их в лотке.

Перед началом выполнения этой процедуры полностью выключите телефон.

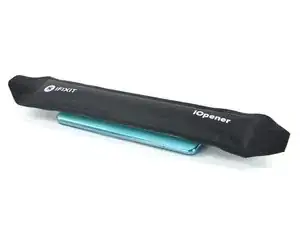

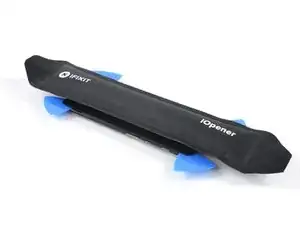

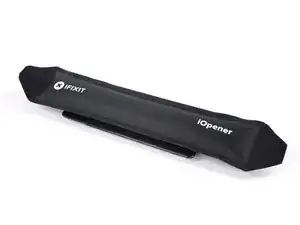

Подготовьте iOpener и приложите его к задней панели, чтобы размягчить клей.

Клей Samsung Galaxy A51 имеет очень высокую прочность. При необходимости можно воспользоваться феном или термофеном, если не удаётся открыть устройство с помощью iOpener.

Будьте осторожны, чтобы не перегреть телефон — дисплей AMOLED и внутренний аккумулятор чувствительны к перегреву.

Вставьте конец раскрывалки между рамкой и задней панелью в нижней части телефона около разъёма USB-C.

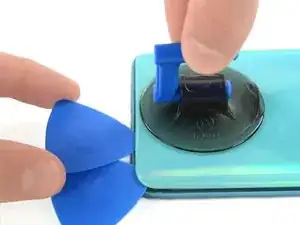

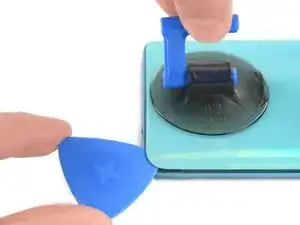

Если не удаётся вставить раскрывалку между задней панелью и средней рамкой, можно использовать присоску или прочную ленту, чтобы приподнять заднюю панель и создать зазор.

Проведите раскрывалкой в нижний правый угол и оставьте её там.

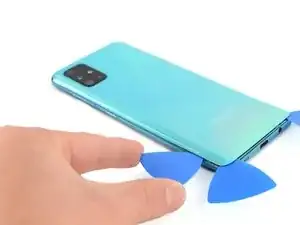

Вставьте вторую раскрывалку и протяните её от нижнего правого угла к нижнему левому, чтобы рассечь клеевой слой.

Оставьте раскрывалки на месте, чтобы клей не схватился повторно.

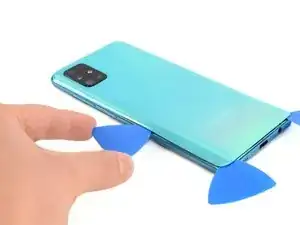

Вставьте третью раскрывалку под нижний левый угол задней панели.

Если возникнут трудности, дополнительно прогрейте устройство, чтобы ещё больше размягчить клей. Следуйте инструкциям к iOpener, чтобы не перегреть.

Протяните раскрывалку вдоль левого края телефона.

Оставьте раскрывалку в верхнем левом углу, чтобы предотвратить повторное схватывание клея.

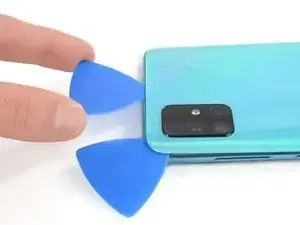

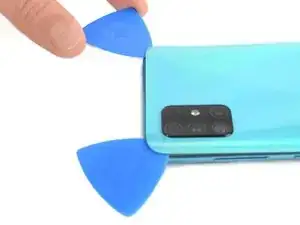

Вставьте четвёртую раскрывалку под верхний левый угол задней панели около камеры.

Проведите концом раскрывалки вдоль верхнего края устройства до правого угла, чтобы рассечь клей.

Оставьте раскрывалку в верхнем правом углу, чтобы предотвратить повторное схватывание клея.

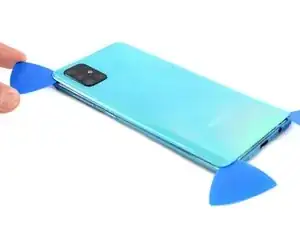

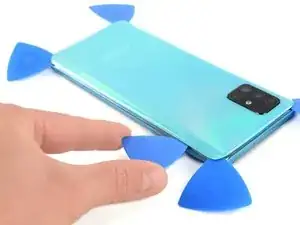

Когда раскрывалки будут установлены во всех четырёх углах, вставьте пятую и последнюю раскрывалку под верхний правый угол задней панели.

Проведите концом раскрывалки вдоль правого края телефона до нижнего правого угла, чтобы рассечь оставшийся клей.

Снимите заднюю панель.

После установки задней панели приложите сильное равномерное давление к телефону на несколько минут, чтобы клей хорошо схватился. Можно использовать стопку тяжёлых книг.

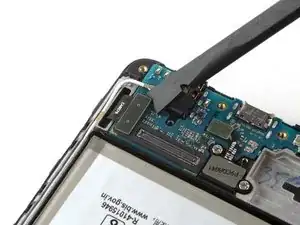

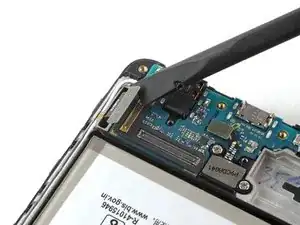

Воспользуйтесь плоским концом лопатки, чтобы отсоединить гибкий шлейф дисплея, расположенный в нижней части телефона.

Подготовьте iOpener и приложите его к дисплею как минимум на две минуты, чтобы размягчить клей под ним.

Возможно, потребуется несколько раз повторно нагревать и прикладывать iOpener, чтобы экран прогрелся достаточно для разрезания клея. Следуйте инструкциям iOpener, чтобы избежать перегрева.

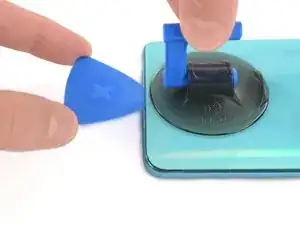

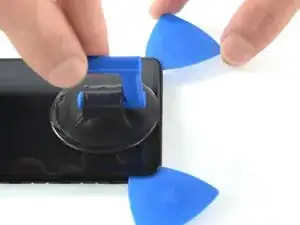

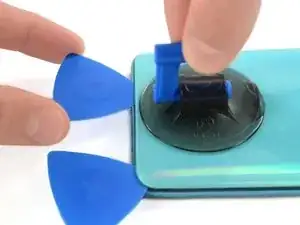

Как только экран станет тёплым на ощупь, прикрепите присоску к верхнему краю телефона.

Если экран треснул, присоска может не прилипнуть. Попробуйте поднимать его с помощью прочной ленты или приклейте присоску суперклеем и дайте клею застыть, чтобы продолжить работу.

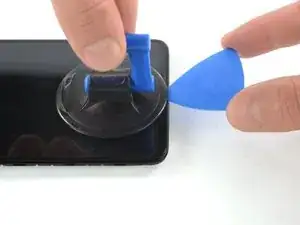

Вставьте раскрывалку в зазор и начните разрезать клеевой слой, протягивая её к верхнему правому углу.

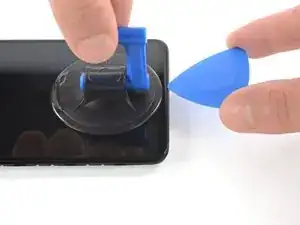

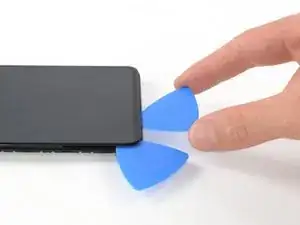

Вставьте вторую раскрывалку и протяните её к верхнему левому углу.

Оставьте раскрывалки на месте, чтобы клей не схватился повторно.

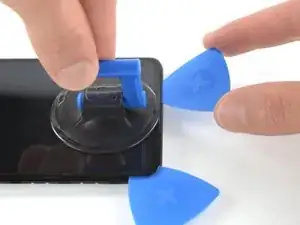

Вставьте третью раскрывалку и проведите ею вдоль левого края, чтобы рассечь клей.

Оставьте раскрывалку в нижнем левом углу, чтобы клей не схватился повторно.

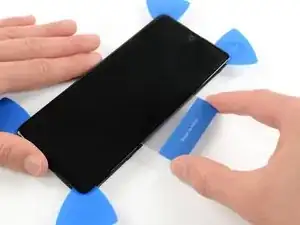

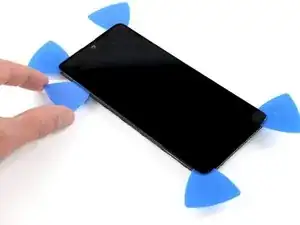

Вставьте четвёртую расширительную пластину и протяните её от нижнего левого угла к нижнему правому.

Оставьте пластину на месте, чтобы клей не приклеился снова.

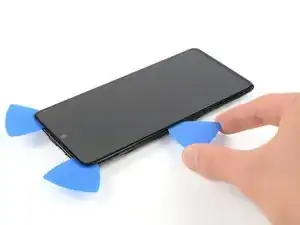

Вставьте пятую расширительную пластину и протяните её вдоль левого края телефона, чтобы разрезать остатки клея.

Повторно приложите подогретый iOpener к экрану, чтобы размягчить клей под ним.

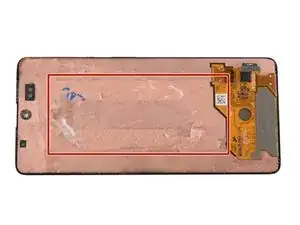

Пока нагревается, обратите внимание на прямоугольный кусок клея, расположенный под экраном.

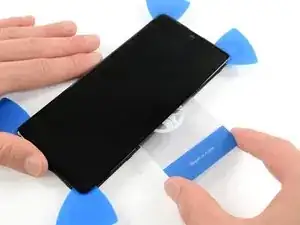

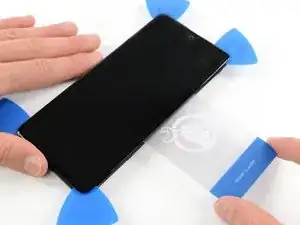

Вставьте пластиковую карточку с левой стороны в зазор между дисплеем и корпусом телефона.

Нажмите карточкой внутрь и двигайте её взад-вперёд, пока не перережете весь клей.

Когда убедитесь, что клей полностью перерезан, удалите четыре расширительные пластины из углов.

Пока не отделяйте экран полностью. Кабель дисплея всё ещё пропущен через рамку.

Осторожно протяните кабель дисплея сквозь рамку.

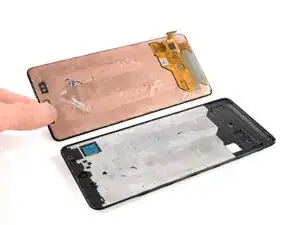

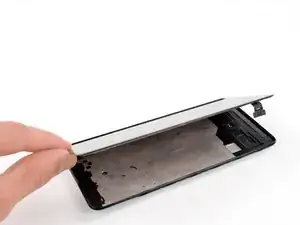

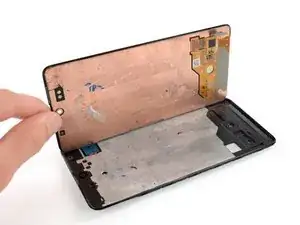

Снимите экран.

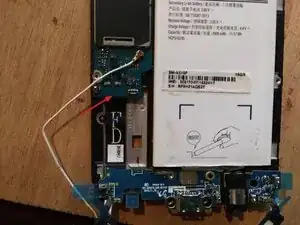

Отсоедините коннектор антенны в правом нижнем углу

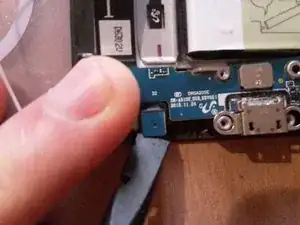

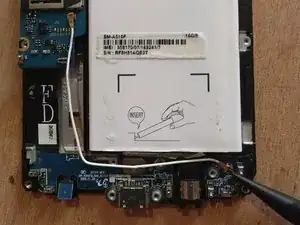

Воспользуйтесь лопаткой, чтобы отключить коннектор основной платы с задней стороны печатной платы.

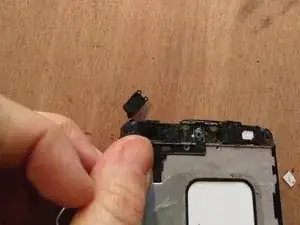

Используйте плоскую сторону лопатки, чтобы отклеить микрофон от отсека. Будьте осторожны, чтобы не повредить гибкую часть.

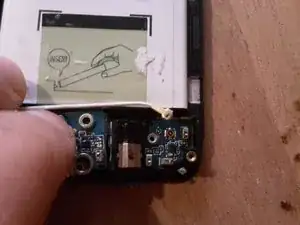

Отделите печатную плату от отсека и аккуратно переложите её на другую сторону, не тянув за неё.

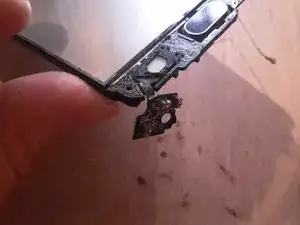

Действуйте постепенно, стараясь не повредить гибкие части. Здесь Вы можете заметить, что я повредил гибкий кабель вокруг разъёма для наушников.

Будьте внимательны, чтобы не повредить и не отключить два гибких кабеля, подключённых к кнопкам на концах платы (обведены красным на фото).

Снимите или поднимите стекло с другой стороны телефона.

Отклейте два коннектора кнопок.

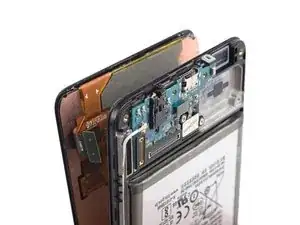

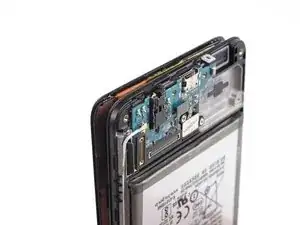

Этот снимок показывает всю заменяемую плату.

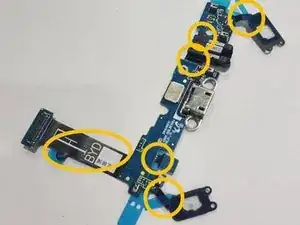

Обратите внимание на гибкие части, обведённые жёлтым на фото: это наиболее хрупкие участки печатной платы.

Установите новую плату USB в корпус

Подключите коннектор к основной плате, под самой платой

Снимите наклейки с приклеенных частей новой платы

Удалите старую наклейку под кнопками

Приклейте оба элемента подсветки в отсек

Подключите обратно коннектор антенны

На этом этапе необходимо установить 17 винтов на заднюю часть телефона

Приклейте экран и заднюю крышку на место
