Замена материнской платы Dell Optiplex GX620

Выключите компьютер и отсоедините сетевой кабель сзади.

Нажмите и удерживайте кнопку питания примерно 10 секунд, затем отпустите.

Это поможет стечь оставшемуся заряду в конденсаторах, чтобы вы могли безопасно работать с внутренними компонентами.

Держа компьютер в вертикальном положении, крепко потяните за язычок на задней части корпуса.

Когда боковая панель отщелкнется, аккуратно отведите панель от корпуса.

Если панель трудно освободить, возможно, потребуется потянуть за язычок сильнее.

Отведите кабели в сторону.

Питание SATA

Данные SATA

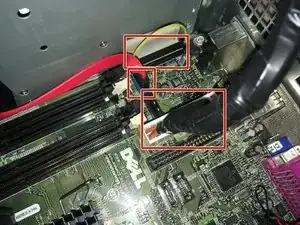

Отсоедините кабель питания

Отсоедините кабель данных

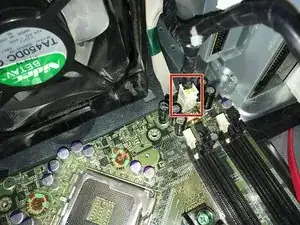

Отсоедините вентилятор, подключённый к материнской плате.

Необходимо удалить два винта с крестообразным шлицем #2.

Два винта имеют пружины, удерживающие их на месте.

Поднимите радиатор.

Нажмите на фиксатор и отпустите его. Затем извлеките процессор.

Не забудьте нанести новый термопасту на процессор.

Нажмите защёлки вниз.

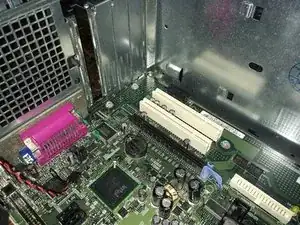

Выньте платы расширения.

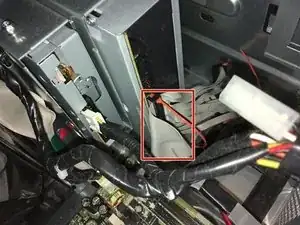

Отсоедините два кабеля от DVD-привода.

Отсоедините кабель питания от DVD-привода.

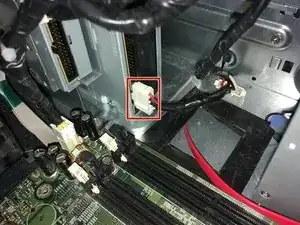

Отсоедините кабель питания процессора.

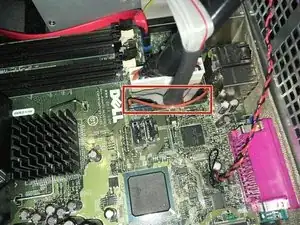

Отсоедините три кабеля.

Нажмите язычок, чтобы освободить защёлку.

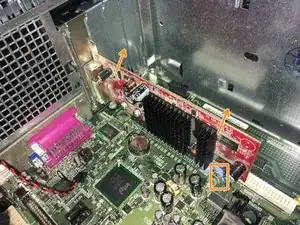

Нажмите язычок и извлеките видеокарту.

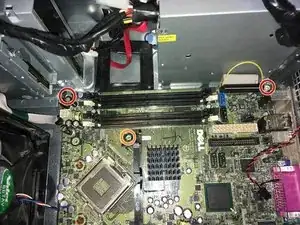

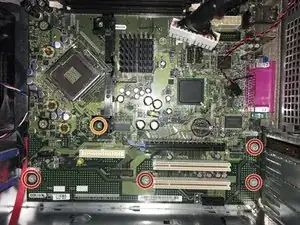

Удалите шесть винтов с крестообразным шлицем #2.

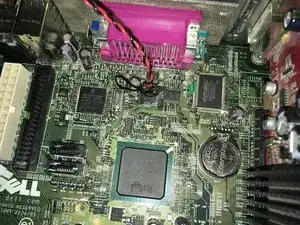

Удалите два зелёных винта с крестообразным шлицем #2.

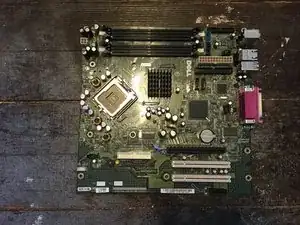

Аккуратно извлеките материнскую плату.
