Замена сборки вентилятора HP EliteOne 800 G1
Этот справочник предназначен для устранения неисправного вентилятора. Признаки дефектного вентилятора включают в себя перегрев, быстрое разрядку батареи или шумы, похожие на скрежет. В этом справочнике много мелких деталей, не потеряйте их, так как они необходимы для сборки.
Шаг 1
Поместите компьютер экраном вниз на ровную поверхность.
Сдвиньте две защелки в положение "разблокировано".
Сдвиньте крышку вверх в сторону верхней части компьютера и поднимите.
Шаг 2
Нажмите на защелку на нижней части основания стойки.
Снимите пластиковую крышку со стойки.
Шаг 3
Используйте отвертку Torx T15 и вставьте её через отверстия на стойке, чтобы удалить два винта размером 12 мм с задней стороны основного блока.
Наклоните стойку и поднимите, чтобы удалить её.
Шаг 4
Используйте отвертку Torx T15 для удаления единственного винта размером 10 мм на задней панели.
Потяните заднюю панель вниз, чтобы снять её.
Шаг 5

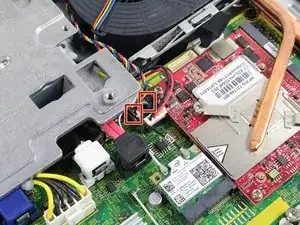

Отключите два разъема питания на материнской плате, один разъем белый, а другой черный. Вы можете определить правильные провода по их оплетке: красный, желтый, синий и черный.
Шаг 6

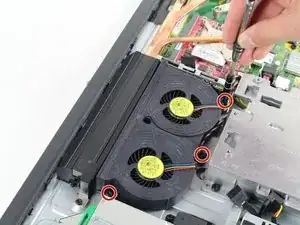

Используйте отвертку Torx T15 для удаления трех винтов размером 6 мм вокруг сборки вентилятора.

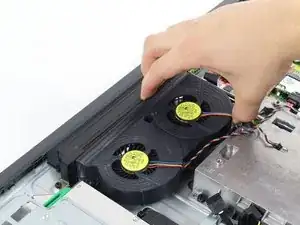

Поднимите сборку вентилятора из корпуса, чтобы удалить её.
Заключение
Для сборки устройства в обратном порядке следуйте этим инструкциям.
Перевод руководства с ifixit.com
