Замена сборки дисплея HP Envy 23-d060qd TouchSmart
Когда я переносил компьютер в другую комнату, я уронил его, и экран треснул. Какие шаги я могу предпринять, чтобы больше не пользоваться разбитым экраном? Я понимаю, что замена экрана — очень длительная и деликатная процедура.
Шаг 1
Отстегните защёлки из пластика на задней панели устройства руками.
Шаг 2
Удалите три винта PH2 длиной 11,5 мм с задней панели.
Винты не выпадут из задней панели, но открутятся, чтобы освободить заднюю панель.
Шаг 3
Снимите заднюю панель, аккуратно потянув её руками.
Шаг 4

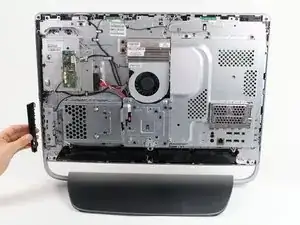

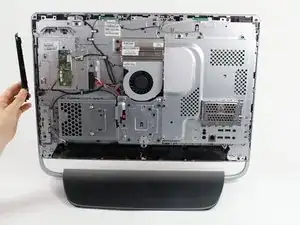

Отстегните пластиковые накладки для привода DVD и портов руками.
Чтобы отстегнуть пластиковые накладки, нажмите посередине каждой накладки в направлении центра компьютера, затем потяните их наружу.
Возможно, стоит положить компьютер лицевой стороной вниз на ровную чистую поверхность, чтобы при разборке ничего не выпало на следующих шагах.
Шаг 5

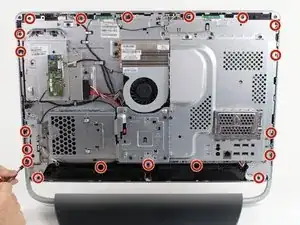

Удалите девятнадцать чёрных винтов T15 длиной 10 мм по краю компьютера.
Положите компьютер лицевой стороной вниз при выполнении этого шага и оставьте его в таком положении до конца руководства.
Шаг 6

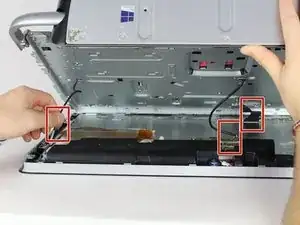

Поднимите корпус компьютера за основание очень медленно и отсоедините три проводных соединения дисплея руками. Всегда отсоединяйте проводные соединения от пластиковой основы.
Шаг 7
Отложите компьютер в сторону и используйте маленький нож, чтобы разрезать ленты, прикрепляющие дисплей к дигитайзеру.
Шаг 8
Используйте пластиковую лопаточку, чтобы отщелкнуть 3 зажима ленточных кабелей на задней стороне дисплея.
Шаг 9
Удалите четыре серебристых винта T15 длиной 7 мм по краю компьютера.
Шаг 10

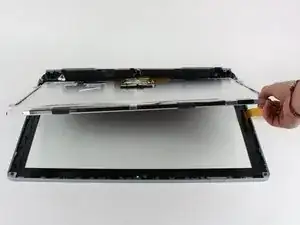

Осторожно отделите дисплей от дигитайзера руками.
Шаг 11

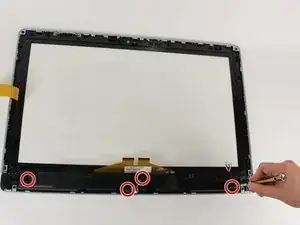

Удалите четыре винта T15 длиной 17,5 мм с динамиков.

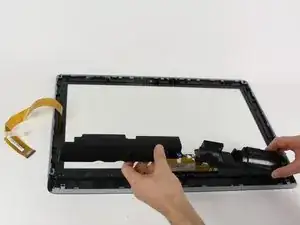

Когда динамики будут свободны, вытащите их руками из дигитайзера.
Шаг 12

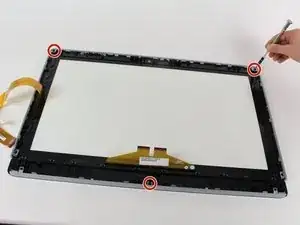

Удалите три винта T15 длиной 10 мм с рамки.
Шаг 13

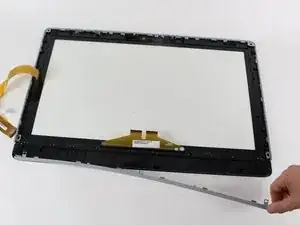

Снимите пластиковую рамку с дигитайзера руками.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
