Замена материнской платы HP Envy 23-d060qd TouchSmart

Используйте руки, чтобы отстегнуть пластиковые защёлки на задней панели устройства.

Удалите три винта PH2 длиной 11,5 мм из задней панели.

Винты не выпадут из задней панели, но они открутятся, чтобы освободить панель.

Теперь снимите заднюю панель, аккуратно потянув её руками.

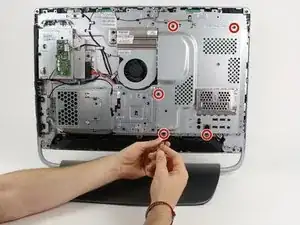

Снимите пять винтов T15 длиной 7,5 мм с крышки.

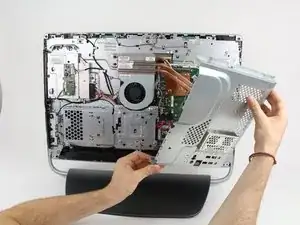

Снимите крышку.

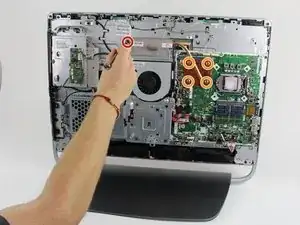

Снимите винт T15 длиной 7,5 мм с левой стороны первого радиатора.

Снимите четыре винта T15 длиной 15 мм с правой стороны первого радиатора.

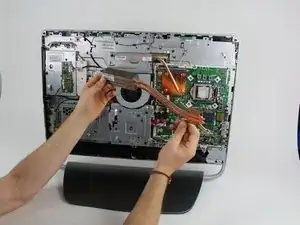

Используйте руки, чтобы вытащить первый радиатор из компьютера.

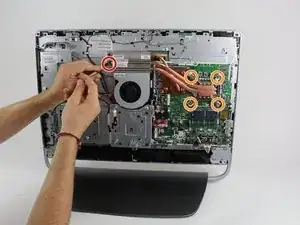

Снимите винт T15 длиной 7,5 мм с левой стороны второго радиатора.

Снимите четыре винта PH1 длиной 8 мм с правой стороны второго радиатора.

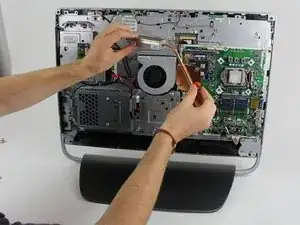

Вытяните второй радиатор из корпуса компьютера.

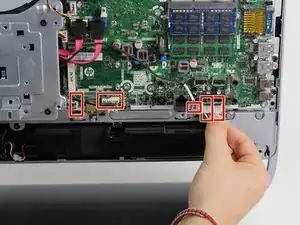

Медленно продвигайтесь вдоль нижней части материнской платы, отсоединяя все обозначенные разъёмы. Аккуратно тяните за пластиковую часть на концах проводов руками.

Будьте очень осторожны со всеми критическими соединениями, некоторые из них могут быть очень хрупкими. Тяга провода за изоляцию может повредить его.

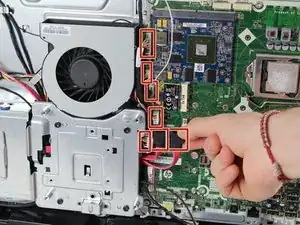

Медленно продвигайтесь по левой стороне материнской платы, отсоединяя все обозначенные разъёмы. Аккуратно тяните за пластиковую часть на концах проводов руками.

Будьте очень осторожны со всеми критическими соединениями, некоторые из них могут быть очень хрупкими. Тяга провода за изоляцию может повредить его.

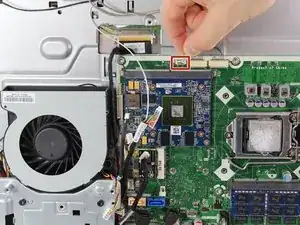

Медленно продвигайтесь по верхней части материнской платы, отсоединяя обозначенный разъём. Аккуратно тяните за пластиковую часть на конце провода руками.

Будьте очень осторожны со всеми критическими соединениями, некоторые из них могут быть очень хрупкими. Тяга провода может повредить его.

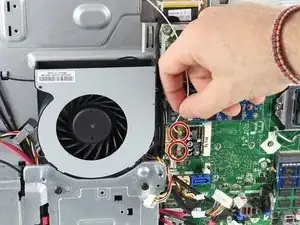

Аккуратно снимите два обозначенных разъёма.

Будьте очень осторожны с этими соединениями. Это всего лишь один провод.

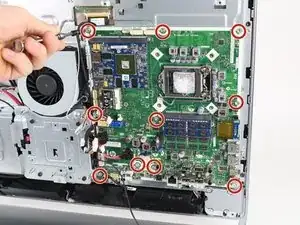

Снимите десять винтов T15 длиной 7 мм с материнской платы.

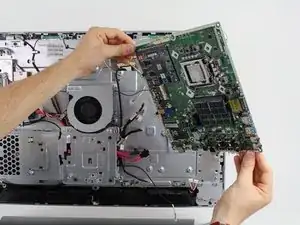

Осторожно извлеките материнскую плату из компьютера руками.

Остерегайтесь проводов, которые могут мешать. Если вы обнаружите, что что-то всё ещё подключено, верните плату на место, отсоедините соединение и попробуйте снова.
