Замена центрального процессора (CPU) HP rp5700

Убедитесь, что компьютер выключен и отсоединён от сети.

Обязательно прикоснитесь к любому металлическому предмету, чтобы разрядить возможное статическое электричество.

Убедитесь, что все вспомогательные кабели отключены от настольного компьютера. Если нет — извлеките их руками.

Положите корпус горизонтально перед собой фронтальной стороной к вам.

Держите корпус обеими руками, захватив обе боковые стороны.

Нажмите кнопки с обеих сторон указательными пальцами.

Сдвиньте верхнюю крышку примерно на дюйм вперёд, используя большой палец, чтобы подтолкнуть её к себе.

Убедитесь, что нижняя часть всё ещё удерживается обеими руками.

Положите корпус назад на стол и выдвиньте панель как можно дальше вперёд.

Поднимите крышку вверх и снимите её.

Хватом рукой возьмитесь за оптический привод и поднимите его под углом 45 градусов.

Отключите питающий кабель и кабель SATA, потянув их руками.

Левым указательным пальцем поднимите верхнюю зелёную защёлку, расположенную на левой стороне зелёной детали.

Другой рукой нажмите пальцами на заднюю часть привода и вытяните его, сдвинув прочь от корпуса.

Возьмитесь за оптический привод правой или левой рукой и потяните привод на себя.

Проще удалить привод, если положить устройство на плоскость.

Правой рукой захватите CD-привод и поднимите его до угла 90 градусов.

Любой удобной рукой возьмите два кабеля, подключенные к CD-приводу, и снимите их, потянув вверх.

Повторите тот же процесс для отключения двух кабелей, подключённых к жёсткому диску.

Правым указательным пальцем оттяните вперёд зелёный язычок на боковой стороне жёсткого диска.

Одновременно поднимите жёсткий диск левой рукой и извлеките его наружу.

Правым указательным пальцем нажмите защёлку со зелёной наклейкой, расположенную под блоком питания.

Удерживая защёлку нажатой, поднимите блок питания так же, как вы поднимали оптический привод.

Вы поднимали оптический привод, захватывая его противоположной рукой, нажимая защёлку и вытягивая его наружу от центра устройства.

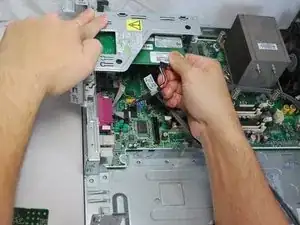

Снимите два кабеля с материнской платы, захватив их рукой и потянув вверх и наружу.

Повторите тот же процесс для отключения кабеля питания внутренней карты.

Это тот же процесс, что и при снятии кабелей питания с оптического привода и жёсткого диска.

Некоторые кабели могут иметь маленькие защёлки, удерживающие их на месте. Если такие есть, прижмите эти защёлки внутрь пальцами перед вытягиванием кабеля.

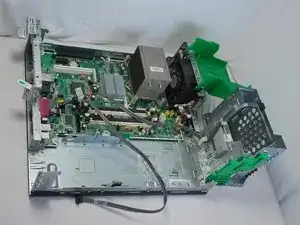

Поверните блок питания до угла 90 градусов вверх.

Схватив блок питания рукой, поднимите его и извлеките из корпуса.

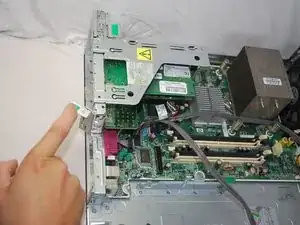

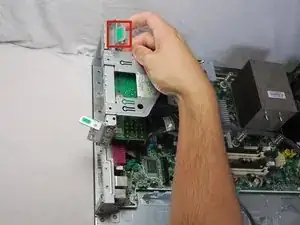

Вытащите язычок со зелёной наклейкой, потянув его указательным пальцем.

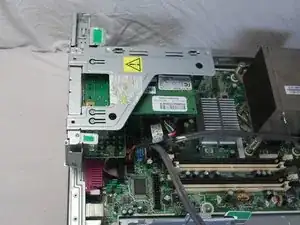

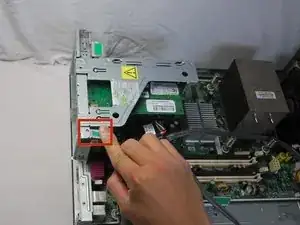

Указательным пальцем поднимите зелёную защёлку на левой стороне плат.

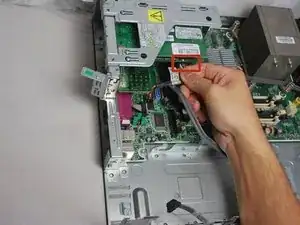

Правой рукой снимите кабель, подключённый к плате COMS, схватив кабели и вытащив их.

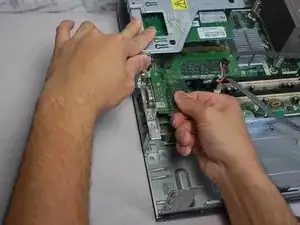

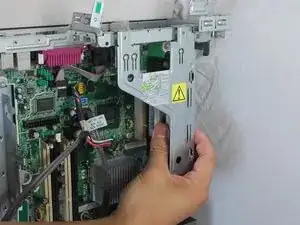

Держите заднюю рамку корпуса левой рукой, а более крупную секцию платы COMs, или нижнюю плату, захватите правой рукой.

Немного покачайте плату и вытяните плату COMs прямо на себя.

Небольшое покачивание платы перед вытягиванием облегчает её извлечение, вместо того чтобы тянуть силой.

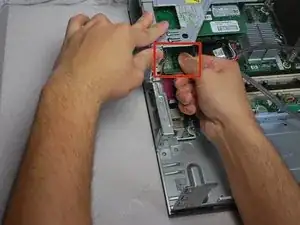

Возьмите большую секцию карты подключения телефонной линии, или нижнюю карту, правой рукой, удерживая левой рукой заднюю рамку корпуса.

Это тот же процесс, который Вы ранее выполняли для удаления платы COMs.

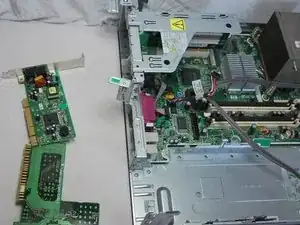

Немного покачайте карту и вытяните карту подключения телефонной линии прямо наружу.

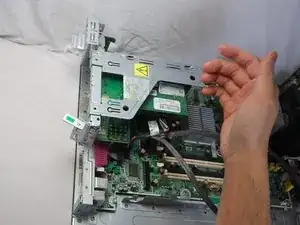

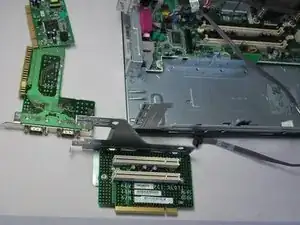

Удерживая основание платы за основную зелёную часть рукой, одновременно прижмите корпус противоположной рукой.

Удерживая плату основания, покачивайте её, пока она не освободится от материнской платы, затем тяните прямо наружу и отложите в сторону.

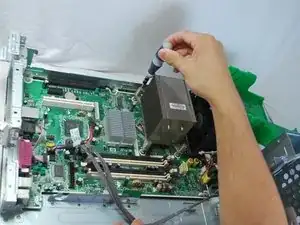

С помощью отвертки Torx-Security T-15 постепенно ослабляйте винты по очереди, равномерно для каждого винта (процесс описан ниже):

Процесс заключается в том, чтобы немного отвинтить винт в одном углу, затем перейти к винту в диагональном углу и слегка его отвернуть.

Затем перейдите к противоположным углам и повторите процесс.

Продолжайте, пока все винты полностью не будут удалены.

Помните: сначала ослабляйте противоположные углы, чтобы выровнять давление на пружины. Не откручивайте полностью один винт за раз. Отворачивайте каждый винт понемногу.

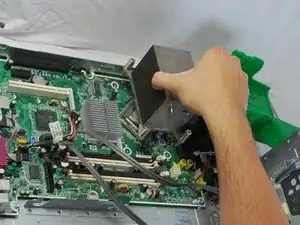

Когда все винты ослаблены, захватите радиатор рукой и поднимите его вверх.

Осторожно положите радиатор рядом на рабочую поверхность.

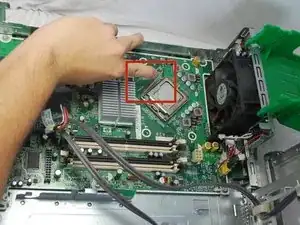

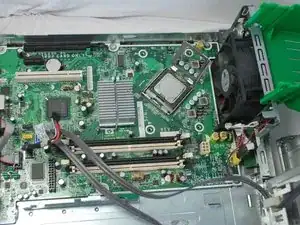

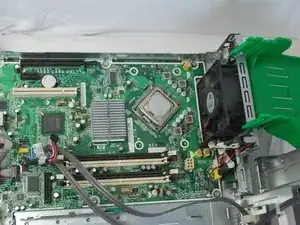

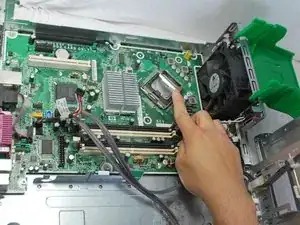

Используя палец, нажмите на рычаг, расположенный с правой стороны процессора, вниз и выдвиньте его наружу.

Указательным пальцем поднимите фиксирующую скобу вокруг процессора.

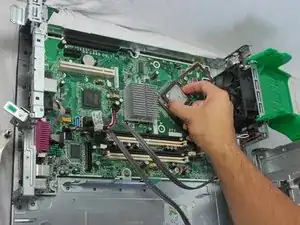

Осторожно и нежно захватите противоположные стороны процессора, прикасаясь только к внешним зелёным участкам.

Поднимите процессор вверх и снимите его руками.

Не прикасайтесь ни к чему, кроме зелёных сторон, иначе Вы рискуете повредить процессор.
