Замена радиатора MacBook Pro 13" Unibody начала 2011 года

Удалите следующие десять винтов:

Три винта Phillips #00 длиной 14,4 мм

Три винта Phillips #00 длиной 3,5 мм

Четыре винта с опорным моментом Phillips #00 длиной 3,5 мм

При установке маленьких винтов ориентируйте их перпендикулярно легкой кривизне корпуса (они не вкручиваются строго вертикально).

Используйте пальцы, чтобы отщелкнуть нижнюю крышку от корпуса MacBook вблизи вентиляционного отверстия.

Снимите нижнюю крышку.

Используйте край лопатки, чтобы отжать вверх разъем батареи из его гнезда на плате.

Полезно поддевать вверх с обеих коротких сторон разъёма, чтобы «расшагать» его из гнезда. Будьте осторожны с углами разъёмов — их легко отломать.

Немного отогните кабель батареи от его гнезда на плате, чтобы он случайно не подключился во время работы.

Используйте край лопатки, чтобы аккуратно отжать разъём вентилятора вверх и вынуть его из гнезда на плате.

Полезно осевым вращением лопатки под проводами кабеля вентилятора освободить разъём.

Разъём вентилятора и сам кабель видны на второй и третьей фотографиях. Будьте осторожны, чтобы не отломать пластиковый разъём вентилятора от платы, поднимая разъём прямо вверх. Расположение платы на второй фотографии может немного отличаться от вашей машины, но разъём вентилятора тот же.

Удалите следующие три винта, крепящие вентилятор к плате:

Один винт T6 Torx длиной 7,2 мм

Два винта T6 Torx длиной 5,3 мм

Поднимите вентилятор из его посадочного места на плате, следя за кабелем, который может зацепиться.

Используйте наконечник лопатки, чтобы вытянуть кабель правого динамика/сабвуфера из-под фиксирующего выступа, сформованного в верхней крышке.

Потяните кабель правого динамика/сабвуфера вверх, чтобы вынуть разъём из его гнезда на плате.

Отключите кабель камеры от платы.

Кабель камеры выдвигается из разъёма на плате. Если кабель кажется хрупким, используйте лопатку, чтобы поочерёдно «расшагать» кабель из металлических защёлок по обеим сторонам головки разъёма.

Отключите следующие четыре кабеля:

Кабель AirPort/Bluetooth

Кабель оптического привода

Кабель жесткого диска

Кабель тачпада

Чтобы отключить кабели, используйте плоский конец лопатки, чтобы поддеть их разъёмы вверх из гнезд на плате.

С помощью ногтя отогните фиксирующую защёлку ZIF-разъёма шлейфа клавиатуры.

Убедитесь, что вы поддеваете именно подвижную защёлку, а не сам разъём.

Используйте наконечник лопатки, чтобы вынуть шлейф клавиатуры из его гнезда.

Шлейф может быть сложен при установке. Если возникают трудности, временно приклейте к шлейфу кусочек ленты, чтобы помочь направить его в гнездо.

Если присутствует, снимите маленькую полоску чёрной ленты, закрывающую гнездо кабеля подсветки клавиатуры.

Используйте наконечник лопатки или ноготь, чтобы отогнуть фиксирующую защёлку ZIF-разъёма шлейфа подсветки клавиатуры.

Убедитесь, что вы поддеваете именно подвижную защёлку, а не сам разъём.

Выньте шлейф подсветки клавиатуры из его гнезда.

Используйте плоский конец лопатки, чтобы отжать вверх разъём датчика сна/индикатора батареи из его гнезда на плате.

Возьмите пластиковую выдёргивающую бирку, закреплённую в защёлке кабеля передачи данных дисплея, и поверните её в сторону разъёма питания (DC-In) компьютера.

Вытяните кабель передачи данных дисплея прямо из его гнезда на плате.

Не поднимайте кабель передачи данных дисплея вверх — его разъём очень хрупкий. Тяните кабель параллельно поверхности платы.

Удалите следующие девять винтов:

Пять винтов T6 Torx длиной 3,6 мм

Два винта T6 Torx длиной 4,3 мм

Два винта T6 Torx длиной 7,2 мм

В некоторых моделях винты могут быть немного короче, как указано ниже:

Пять винтов T6 длиной 3,0 мм

Два винта T6 длиной 3,6 мм

Два винта T6 длиной 6,7 мм

Удалите следующие два винта:

Один крестообразный винт Phillips 8,6 мм

Один крестообразный винт Phillips 5,5 мм

Снимите фиксатор кабеля передачи данных дисплея с верхнего корпуса.

Используйте наконечник лопатки, чтобы аккуратно оторвать микрофон от клея, который крепит его к верхнему корпусу.

Соблюдая осторожность из‑за множества разъёмов вдоль краёв, поднимите плату логики с конца, ближайшего к оптическому приводу.

Не сгибая плату, выведите её из верхнего корпуса, следя за гибким соединением с платой питания DC-In, которое может зацепиться за верхний корпус.

Снимите плату логики.

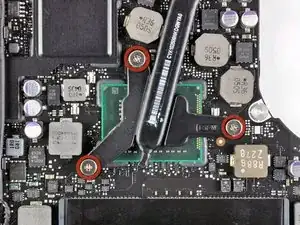

Удалите три крестообразных винта #1 Phillips 8,4 мм, крепящие радиатор к плате логики.

Не потеряйте пружины, удерживаемые под каждым из винтов.

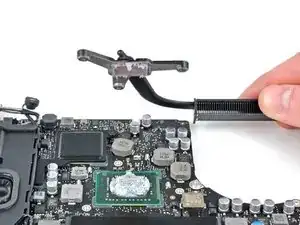

Осторожно снимите радиатор с процессора.

Если радиатор кажется зафиксированным, может помочь аккуратное поддевание пластиковой лопаткой для его отрыва от процессора. Будьте осторожны, чтобы не повредить монтажные элементы на поверхности процессора при поддевании.

Обязательно удалите старую термопасту и нанесите новый слой перед повторной установкой радиатора. У нас есть руководство, которое облегчает этот процесс.
