Замена дисплея Apple Powerbook 5300

Для начала этого процесса ремонта разместите Powerbook перед собой с закрытым монитором, также убедитесь, что ноутбук находится подальше от всего, что может вызвать пожар, самоповреждение и т.п.

Нажмите на защёлку для снятия батареи, расположенную с правой стороны передней панели.

Осторожно выдвиньте батарею. Убедитесь, что вы положили батарею в безопасное место, где она также будет легко доступна.

ТАКЖЕ ОБРАТИТЕ ВНИМАНИЕ: Клавиатура, передняя панель и жесткий диск подключены к логической плате ноутбука с помощью ленты. Осторожно поднимите каждый компонент одной рукой и отключите ленты от их портов на логической плате.

На следующем этапе вам нужно взять отвертку TR8 Torx Security.

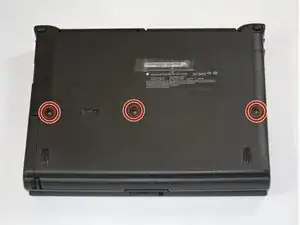

Как только у вас будет отвертка, переверните ноутбук и найдите три винта T8 Torx, которые должны находиться около нижней панели устройства.

После их нахождения начните откручивать и поместите винты в удобное место, где они будут легко доступны.

Когда винты будут сняты, аккуратно переверните ноутбук так, чтобы монитор устройства смотрел на вас.

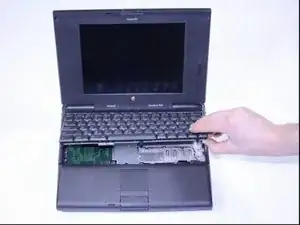

С мониторам, обращённым к вам, аккуратно поднимите панель клавиатуры снизу.

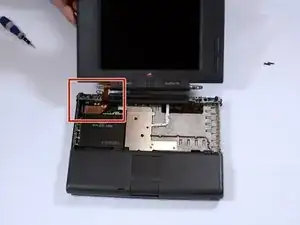

С клавиатурой, перевёрнута как на изображении, аккуратно удалите её ленту от разъёма на логической плате. Используйте лопатку, чтобы приподнять белый пластиковый зажим примерно на 1/16", чтобы освободить кабель.

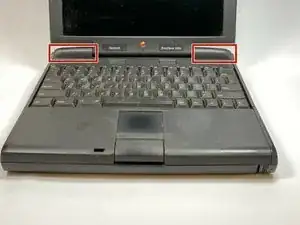

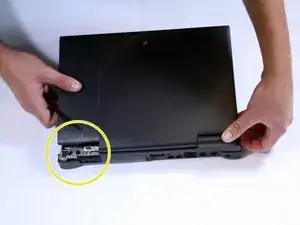

Начните с поиска боковых панелей.

Снимите боковые панели, потянув вверх и в сторону задней части ноутбука.

Удалите два винта Torx #8 с помощью отвертки TR8 Torx Security.

Вам нужно удалить винты с левой и правой боковых панелей.

Переверните ноутбук вверх дном.

Снимите три винта Torx #8.

Переверните ноутбук обратно, затем поднимите клавиатуру.

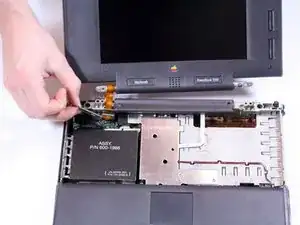

Отключите ленту от логической платы.

Потенциальный риск повреждения устройства: кабель переплетён вокруг шарнира монитора, поэтому не тяните вверх. Сначала размотайте кабель с шарнира.

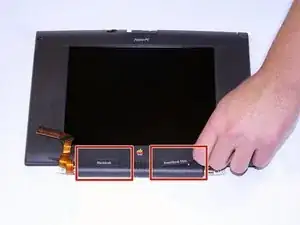

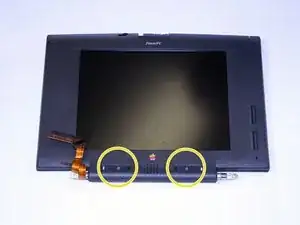

Используйте иглу, чтобы приподнять логотипы Powerbook 5300 и Macintosh, чтобы открыть доступ к двум винтам.

С помощью лопатки удалите две пластины с названием продукта, чтобы обнажить винты под ними.

Удалите два винта Torx #8.

Будьте осторожны, используя лопатку, чтобы не сломать защёлки на пластинах с названием.

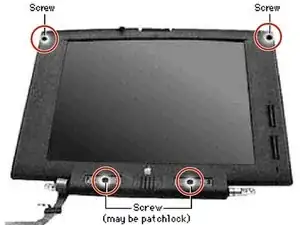

Удалите четыре винта, крепящие рамку к задней части дисплея.

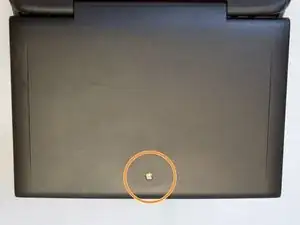

Разверните дисплей лицом вниз так, чтобы логотип Apple смотрел на вас.

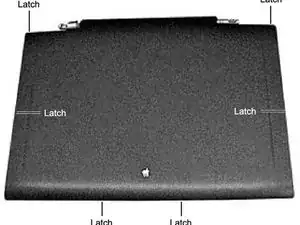

Начиная с нижней части корпуса дисплея, аккуратно вскройте пластик на шести внутренних защёлках с помощью лопатки.

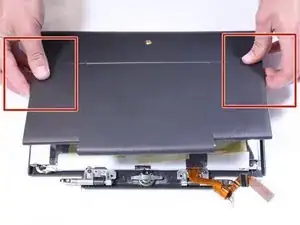

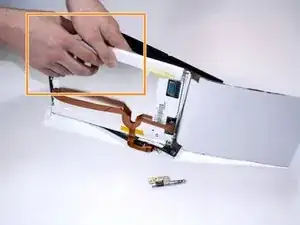

Используйте инструмент для вскрытия, чтобы открыть две половины сборки дисплея.

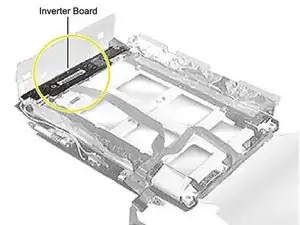

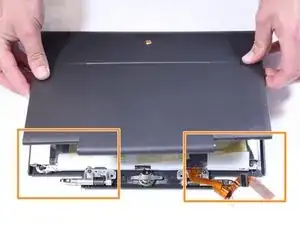

Поднимите верхнюю половину от нижней, чтобы обнажить плату инвертора.

Ищите штрих-код слева, чтобы убедиться, что вы достигли платы инвертора.

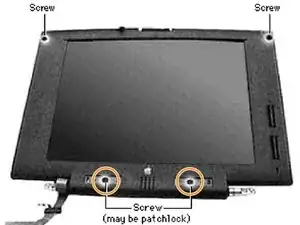

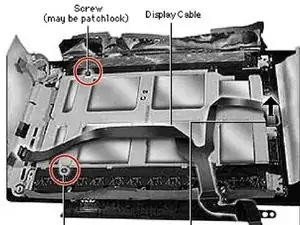

В рамках программы расширенного ремонта PowerBook 190/5300 два крайних винта справа на некоторых дисплеях были заменены на винты с заплатками.

Открутите три винта Torx #8 выше белой бумажной прокладки, удерживающей дисплей в рамке.

Открутите три винта Torx #8 ниже белой бумажной прокладки.

Снимите ленту и отогните бумажную прокладку, чтобы получить доступ к винтам ниже. Отложите экран EMI и осторожно поднимите плату инвертора.

Будьте осторожны; к плате подключены четыре кабеля с трех сторон.

Осторожно поверните плату инвертора так, чтобы она лежала лицом вверх в центре дисплея.

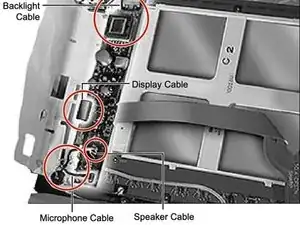

Отключите четыре кабеля от платы инвертера.

Отключайте четыре кабеля осторожно. Разъёмы и кабели на плате инвертора хрупкие, особенно кабель микрофона.

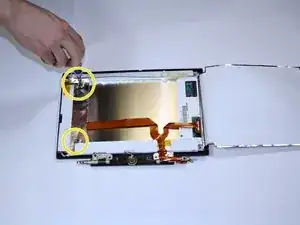

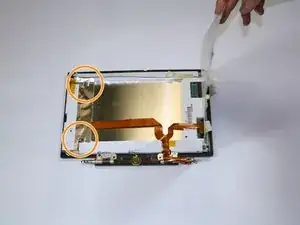

Уберите два оставшихся винта, удерживающие дисплей в рамке дисплея.

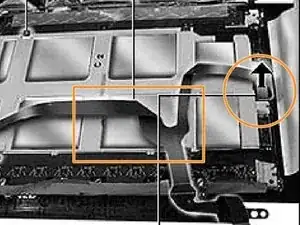

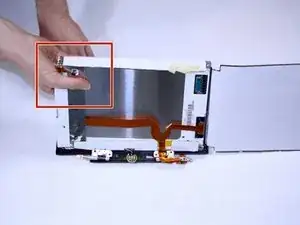

Отключите кабель дисплея, аккуратно потянув прямо вверх за усиленную часть кабеля.

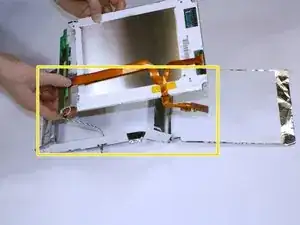

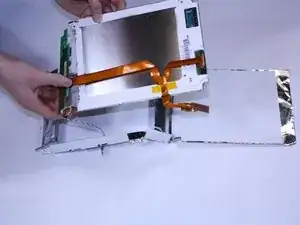

Поднимите весь узел экрана и бумажный корпус из его корпуса. Удалите дисплей из рамки.

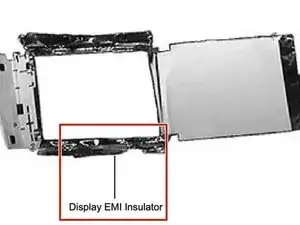

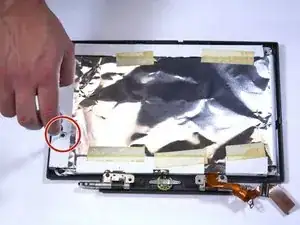

Удалите EMI-изоляцию дисплея.

Вытащите сам монитор из бумажной оболочки.

Риск повреждения устройства: Будьте осторожны, чтобы не порвать бумагу. Следите за другими проводами, которые могут запутаться, и за шнуром динамика, который подключен к динамику в передней части корпуса монитора.

Удалите всю EMI-изоляцию дисплея из корпуса.

Установите новую EMI-изоляцию дисплея.

Повторите шаги 4-11, чтобы заменить экран дисплея на купленном замене монитора.

Если вы хотите заменить весь монитор, выполните шаги 1-3.

Замените крышку экрана, следуя шагам 7-12 в обратном порядке.

Переверните дисплей и замените четыре винта рамки.

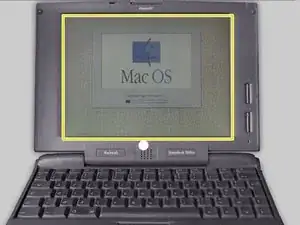

Следуйте шагам 1-5 в обратном порядке, чтобы снова прикрепить монитор и клавиатуру к устройству. Затем включите ноутбук, чтобы убедиться, что дисплей работает правильно.

Перетягивание нижних двух винтов рамки может привести к трещинам рамки. В качестве теста откройте и закройте узел дисплея после установки винтов. Если дисплей скрипит, ослабьте винты рамки.
