Замена жесткого диска Apple Powerbook 5300
В данном наборе инструкций описаны действия по извлечению и замене жесткого диска серии Apple Powerbook 190/5300. Эта процедура должна выполняться для замены неисправного или неработающего жесткого диска, включая, но не ограничиваясь повреждением шлейфа данных или повреждением силового кабеля. Пользователь также может захотеть удалить жесткий диск, чтобы защитить свои данные от компрометации.
Это устройство содержит самое высокое напряжение среди всех Powerbook своего времени и требует осторожности. Перед началом процедуры отключите аккумулятор и адаптер питания.
Шаг 1
Для начала этого процесса ремонта сначала позиционируйте Powerbook к себе с закрытым экраном, также убедитесь, что ноутбук находится вдали от всего, что может вызвать пожар, самоповреждение и т. д.
Нажмите на защелку для удаления аккумулятора, расположенную с правой стороны передней панели.
Аккуратно выдвиньте аккумулятор. Убедитесь, что вы положили аккумулятор в безопасное место, где он будет легко доступен.
ТАКЖЕ ОБРАТИТЕ ВНИМАНИЕ: Клавиатура, передняя панель и жесткий диск соединены с логической платой ноутбука с помощью шлейфа. Медленно поднимайте каждый компонент одной рукой и отключайте шлейфы от их портов на логической плате.
Шаг 2
На следующем шаге возьмите отвертку Torx с защитой TR8.
Когда у вас будет отвертка, переверните ноутбук и найдите три винта T8, которые должны находиться ближе к нижней панели устройства.
После того как вы их нашли, начинайте откручивать и положите винты в удобное место, где они будут легко доступны.
Шаг 3
После того как винты будут сняты, аккуратно переверните ноутбук, убедитесь, что экран устройства направлен на вас.

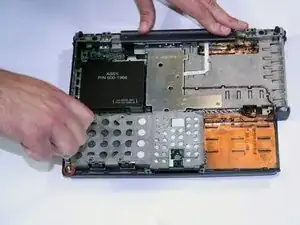

С экраном, обращенным к вам, аккуратно поднимите панель клавиатуры с нижней части.
С перевернутой клавиатурой, как на рисунке, аккуратно снимите ее шлейф с разъема на логической плате. Используйте лопатку, чтобы приподнять белый пластиковый фиксатор примерно на 1.5 мм, чтобы освободить кабель.
Шаг 4

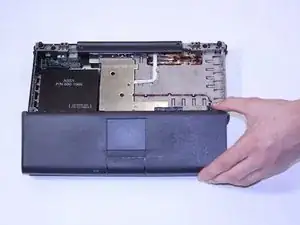

Аккуратно поднимите переднюю панель ноутбука и медленно поднимите трекпад от логической платы.

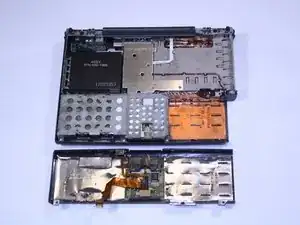

Отключите шлейф передней панели от платы, аккуратно потянув его из разъема. Установите панель в сторону.
Шаг 5
Открутите винты Torx #8, которые удерживают корпус жесткого диска на логической плате.
Поднимите жесткий диск, чтобы отключить его шлейф от логической платы, так же, как это было в предыдущих шагах.
Шаг 6

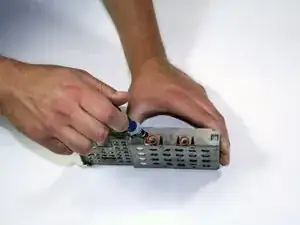

Открутите четыре винта Torx #8, которые крепят жесткий диск к его корпусу.

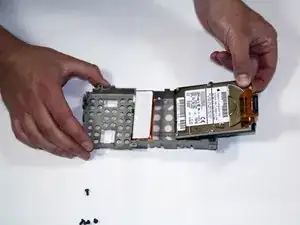

Теперь жесткий диск можно вынуть из его корпуса.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
