Замена узла дисплея Dell Inspiron 15 3567

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите правила техники безопасности, поставлявшиеся с Вашим компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После завершения работ внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

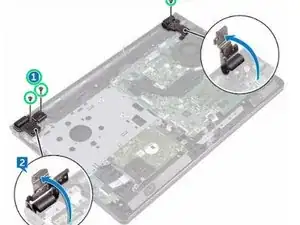

Снимите три винта (2.5x8), закрепляющие шарниры дисплея на узле подставки для рук.

Откройте шарниры дисплея до угла 90 градусов.

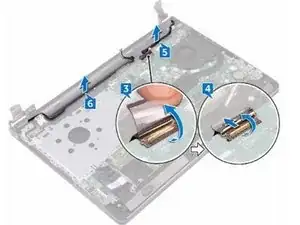

Отклейте ленту, которая фиксирует кабель дисплея на узле подставки для рук.

Откройте защёлку и отключите кабель дисплея.

Обратите внимание на прокладку кабеля дисплея и снимите кабель с направляющих на узле подставки для рук.

Обратите внимание на прокладку антенного кабеля и снимите кабель с его направляющих на узле подставки для рук.

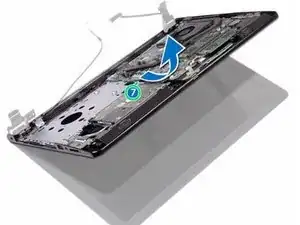

Откиньте узел подставки для рук под углом и сдвиньте его с узла дисплея.

Поместите НОВЫЙ узел дисплея на чистую ровную поверхность.

Установите узел подставки для рук на узел дисплея.

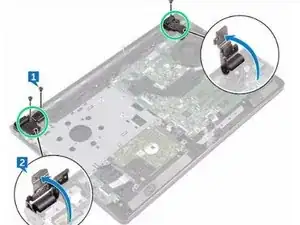

Закройте шарниры дисплея и совместите отверстия для винтов в шарнирах дисплея с отверстиями для винтов на узле подставки для рук.

Установите обратно три винта (2.5x8), которые закрепляют шарниры дисплея на узле подставки для рук.

Проложите антенные кабели через направляющие на узле подставки для рук.

Подсоедините кабель дисплея и закройте защёлку, чтобы зафиксировать кабель.

Проложите кабель дисплея через направляющие на узле подставки для рук.

Приклейте ленту, фиксирующую кабель дисплея на узле подставки для рук.

Закройте дисплей и переверните компьютер.
