Замена жесткого диска Lenovo Yoga 2 11" 20428

В этом руководстве показано, как правильно снять и заменить жесткий диск для Lenovo Yoga 2 11” 20428. Перед снятием жесткого диска убедитесь, что ноутбук выключен, а батарея отключена.

Шаг 1

Переверните компьютер так, чтобы нижняя часть была обращена вверх.

Удалите десять винтов 6 мм с помощью отвертки Т5 Torx.

Шаг 2

Осторожно снимите заднюю панель, аккуратно отделяя панель спереди назад.

Будьте осторожны, чтобы не выдернуть провода и не треснуть наружную оболочку.

Шаг 3

Используйте отвертку Phillips #000 для удаления шести винтов 3.3 мм вокруг периметра батареи.

Используйте отвертку Phillips #000 для удаления одного винта 6.75 мм из центра батареи.

Шаг 4

Осторожно снимите три кусочка скотча, фиксирующие антенну Bluetooth/Wi-Fi.

Шаг 5

Схватите основание разъема пальцами или плоскогубцами и аккуратно потяните разъем прямо на себя, чтобы снять его.

Если возможно, не тяните разъем за провода, так как это может повредить разъем.

Шаг 6

Осторожно извлеките батарею из ноутбука.

Будьте осторожны, чтобы не выдернуть антенну Bluetooth при снятии батареи.

Шаг 7

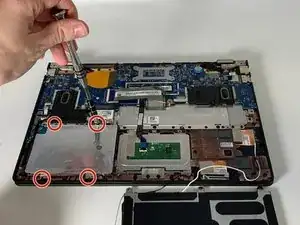

Используйте отвертку Phillips #000 для удаления четырех винтов 3.3 мм, фиксирующих жесткий диск к панели.

Шаг 8
