Замена клавиатуры Lenovo Yoga 2 11" 20428

Переверните ноутбук так, чтобы нижняя часть была сверху.

Удалите десять винтов 6 мм с помощью звёздочки T5 с защитой (Torx security).

Осторожно снимите заднюю панель, аккуратно отводя панель от передней части к задней.

Будьте внимательны, чтобы не вытянуть провода и не треснуть корпус.

С помощью крестовой отвертки Phillips #000 отвинтите шесть винтов 3,3 мм по периметру батареи.

С помощью Phillips #000 отвинтите один винт 6,75 мм в центре батареи.

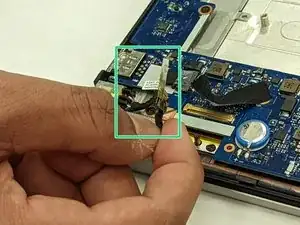

Осторожно снимите три кусочка скотча, фиксирующие антенну Bluetooth/Wi‑Fi.

Схватите основание разъёма пальцами или плоскогубцами и аккуратно тяните разъём прямо на себя, чтобы вынуть его.

По возможности не тяните разъём за провода, это может повредить разъём.

Осторожно извлеките батарею из ноутбука.

Следите, чтобы при извлечении батареи не выдернуть антенну Bluetooth.

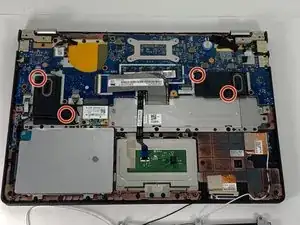

С помощью Phillips #000 отвинтите четыре винта 1,7 мм.

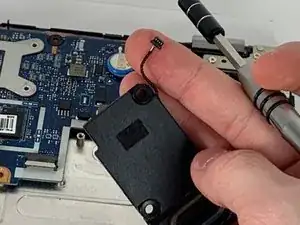

Осторожно отсоедините провод динамика и снимите динамик.

С помощью Phillips #000 отвинтите четыре винта 3,3 мм, крепящие жёсткий диск к панели.

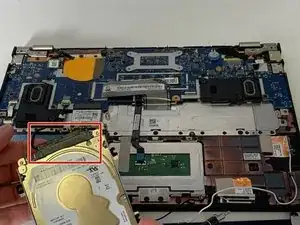

Поднимите жёсткий диск вверх, переверните его и отсоедините разъём.

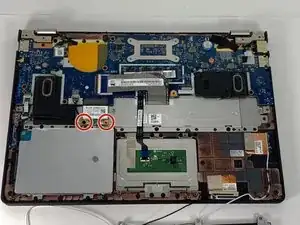

С помощью Phillips #000 отвинтите два винта 3,3 мм.

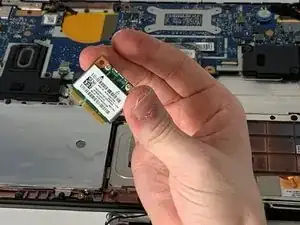

Осторожно извлеките модуль Bluetooth.

С помощью ногтя или тонкого медиатора разблокируйте и отсоедините три кабеля.

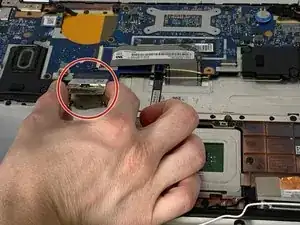

Поднимите две полоски скотча. Аккуратно отведите разъём кабеля назад, чтобы вынуть его с материнской платы.

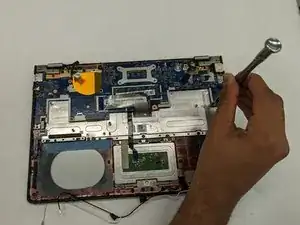

С помощью Phillips #000 отвинтите восемь винтов 3,8 мм.

Осторожно вытащите кабель из разъёма.

Поднимите широкий кабель по центру, чтобы открыть порт для малого кабеля под ним.

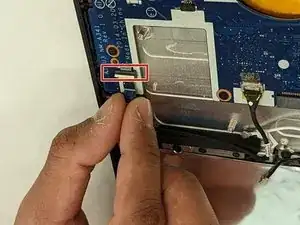

С помощью ногтя или тонкого медиатора поднимите белую планку, чтобы разблокировать кабель.

Извлеките кабель из разъёма.

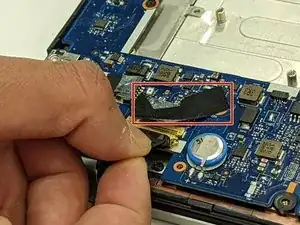

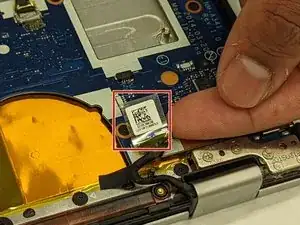

Поднимите скотч, отделяя его от материнской платы.

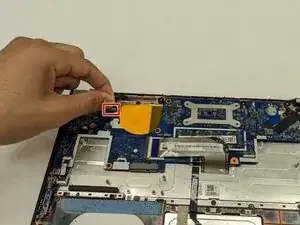

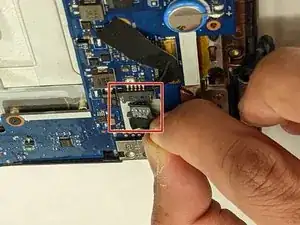

С помощью ногтя или тонкого медиатора подденьте разъём вверх, чтобы отсоединить его от материнской платы.

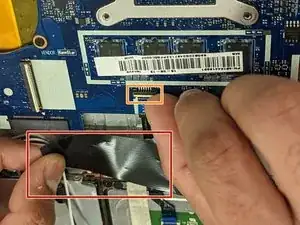

Снимите чёрный скотч, закрывающий разъём.

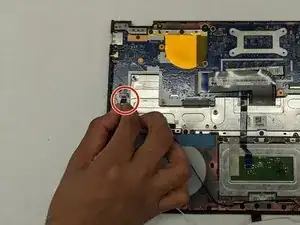

Тяните прямо назад, чтобы вынуть разъём с материнской платы.

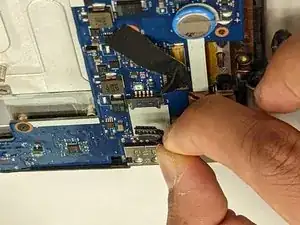

Тяните кабель прямо назад, чтобы вынуть его.

Тяните кабель прямо назад, чтобы вынуть его.

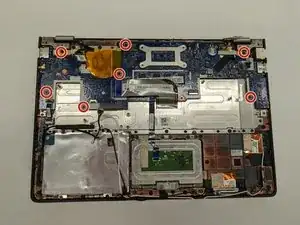

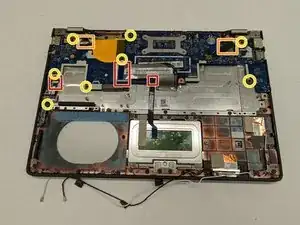

С помощью Phillips #000 отвинтите семь винтов 3,6 мм.

Поднимите и потяните назад, чтобы вынуть материнскую плату.

С помощью Phillips #000 отвинтите и удалите один винт 3,3 мм, фиксирующий дочернюю плату.

Осторожно снимите дочернюю плату.

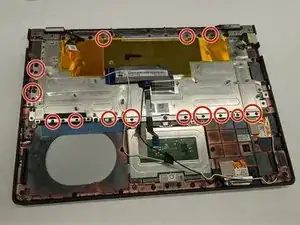

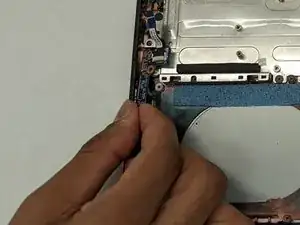

Аккуратно снимите все маленькие чёрные зажимы вдоль края металлической детали.

Осторожно приподнимите и снимите две металлические детали в задней части нижнего корпуса, рядом с петлями.

Осторожно приподнимите металлическую крышку и снимите её.

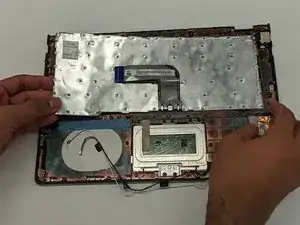

Осторожно приподнимите основание клавиатуры и снимите его.
