Замена дисплея Lenovo Yoga 2 11" 20428
Замена дисплея может потребоваться, если у Вашего Lenovo Yoga 2 11" 20428 треснул или неисправен экран. Если на дисплее есть выгорание пикселей или любые другие виды изменения цвета, замена дисплея — хорошее решение.
Перед началом выключите устройство и отключите его от любого внешнего источника питания.
Важно аккуратно выкручивать винты, поскольку неосторожное обращение может привести к износу резьбы. Осторожно извлекайте все печатные платы и держите их подальше от воды.
Шаг 6 требует отключения от печатной платы. Делайте это осторожно, так как повреждение контактов может привести к дополнительному ремонту или замене детали.
Шаг 7 требует поддеть печатную плату от крышки дисплея. Делайте это аккуратно, так как повреждение контактов может привести к дополнительному ремонту или замене детали.
Шаг 1

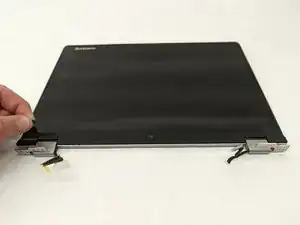

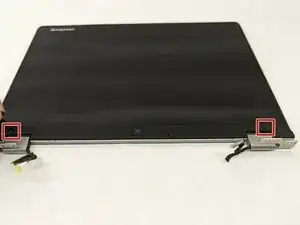

Снимите пластиковые квадратные крышки на крышке шарнира.
Шаг 2

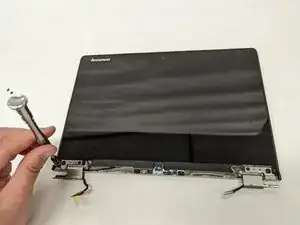

Уберите два винта 3.8 мм с крышки шарнира.
Шаг 3

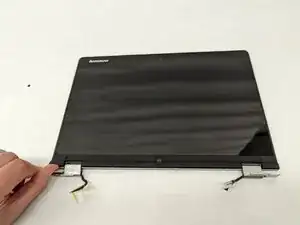

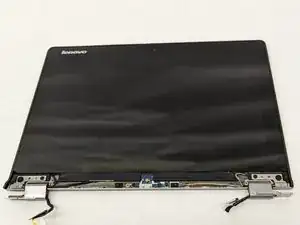

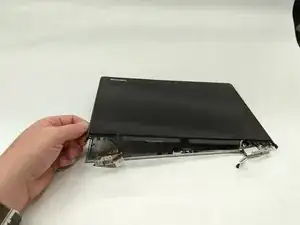

Снимите крышку шарнира.
Шаг 4

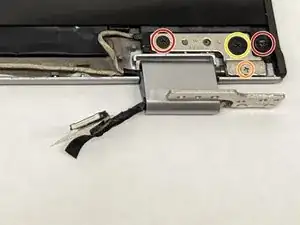

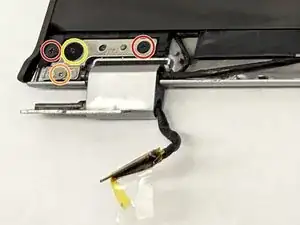

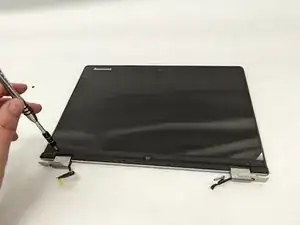

Удалите винты 2.8 мм.
Удалите винты 5 мм.
Удалите винты 2.4 мм.
Шаг 5

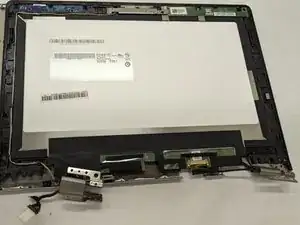

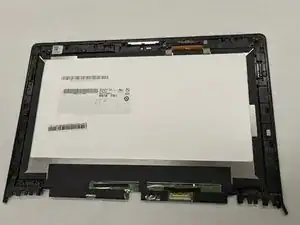

Снимите переднюю рамку дисплея.
Шаг 6

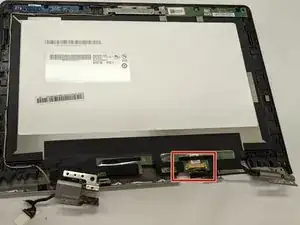

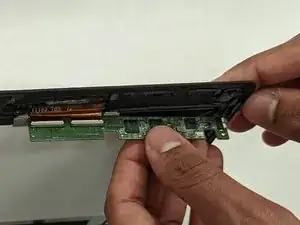

Отключите плату датчика кнопок.
Не повредите контакты. Повреждение контактов платы датчика может потребовать замены детали.
Шаг 7

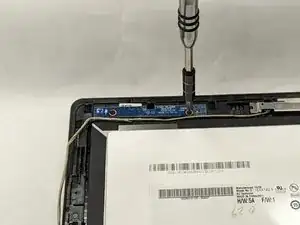

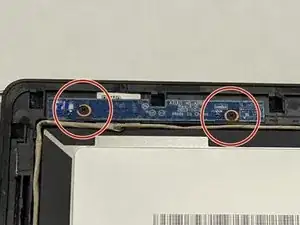

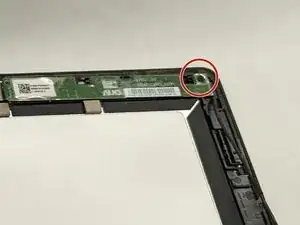

Снимите винты 2.1 мм с платы датчика яркости.
Шаг 8

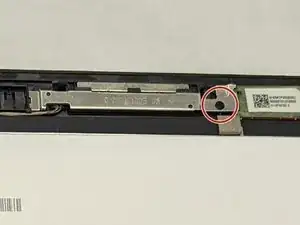

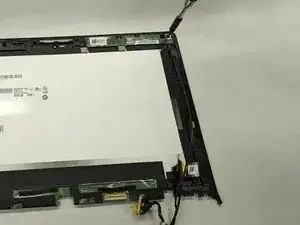

Удалите винт 3.3 мм на камере.
Снятие камеры приведёт к отключению соединительного кабеля.
Шаг 9

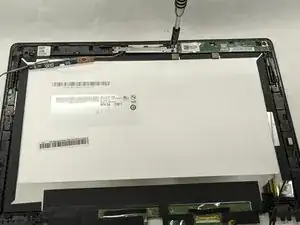

Удалите винт 3.3 мм на плате сенсорного управления.
Шаг 10
Снимите плату сенсорного управления.
Не повредите контакты. Повреждение контактов может потребовать замены детали.
Снятие платы сенсорного управления приведёт к отключению соединительных проводов.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
