Ремонт кронштейна петли Lenovo Yoga 2 13"
Необходимо открыть заднюю панель, чтобы можно было ослабить петли, а затем снять дисплей, чтобы полностью их демонтировать.
Шаг 1
Перед началом ремонта обязательно выключите устройство и отсоедините его от питания.
С помощью отвертки T5 Torx отвинтите одиннадцать винтов длиной 6,35 мм с задней панели ноутбука.
Шаг 2
Аккуратно отделите заднюю панель от корпуса ноутбука.
Шаг 3

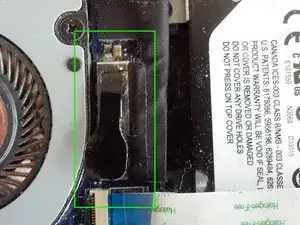

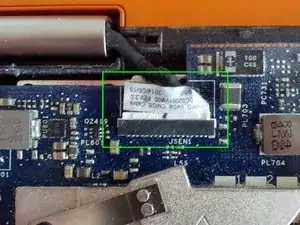

Видеоконнектор можно вытащить за прилагаемую петлю. Тяните аккуратно, при необходимости поддерживая разъём подъёмом с помощью отвертки.
Другой разъём можно выдавить по бокам с помощью отвертки.
Шаг 4

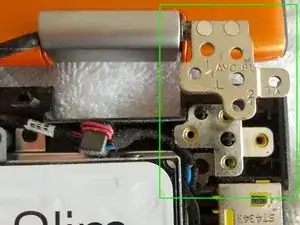

Отвинтите три винта, чтобы отделить петлю от корпуса.
Шаг 5

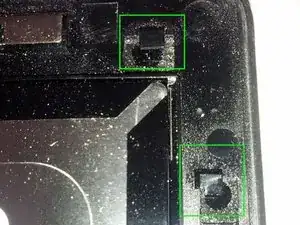

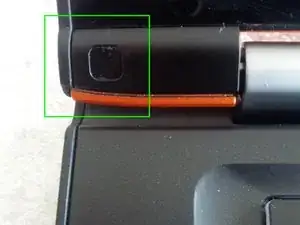

Снимите маленькую пластиковую накладку, вытащите центральную крышку и отвинтите левую и правую крышки под дисплеем.
Шаг 6

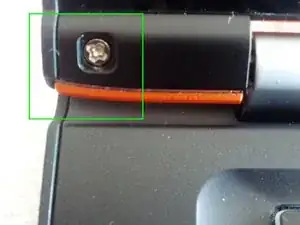

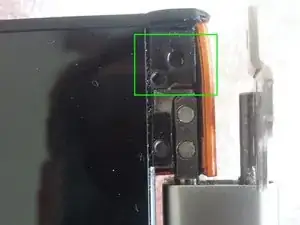

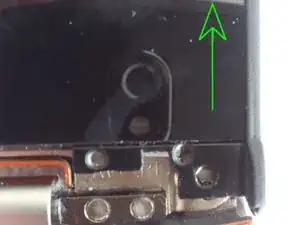

После ослабления двух винтов весь дисплей можно сдвинуть вверх — не тяните его просто наружу.
При сборке совместите дисплей и крышку со смещением, затем аккуратно сдвиньте дисплей обратно на место.
Шаг 7

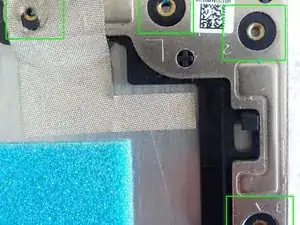

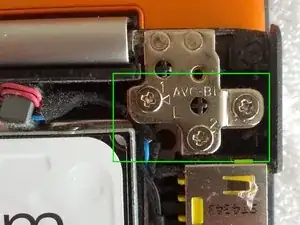

Петля крепится к крышке четырьмя винтами.

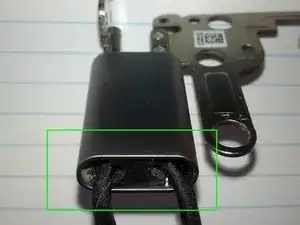

Через каждую петлю проходит кабель, можно просто вынуть маленький резиновый держатель.

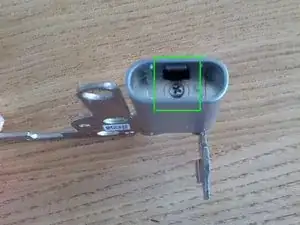

Ослабьте винт под ним, чтобы раскрыть петлю.
Шаг 8

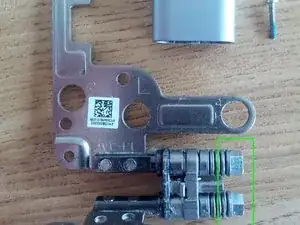

Жёсткость петли можно отрегулировать, ослабив маленькие гайки. Одна восьмая оборота может быть достаточной — придётся повторять регулировку, пока петля не приобретёт нужную жёсткость.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
