Замена жесткого диска Lenovo IdeaPad U530 Touch

Это пошаговое руководство по замене жесткого диска в ноутбуке Lenovo IdeaPad U530 Touch.

Симптомы, связанные с неисправностью жесткого диска, следующие:

- синие экраны,

- громкие скребущие или щелкающие звуки,

- ошибка «файл не найден» при открытии файла.

Обязательно надевайте перчатки при работе внутри устройства.

Шаг 1

Снимите заднюю панель, открутив все винты. Используйте биту PH000.

Также не забудьте удалить винты петель.

Чтобы снять панель, используйте пластиковый инструмент для открытия, чтобы предотвратить повреждения.

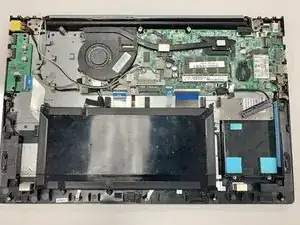

Найдите и оцените батарею. Она расположена в правом верхнем углу компьютера.

Найдите и открутите все винты, крепящие батарею к корпусу компьютера. Рекомендуется использовать биту JIS #1 для этой задачи.

Будьте осторожны и отслеживайте все снятые винты.

Отсоедините соединение от батареи к материнской плате. Это единственное соединение, которое необходимо отключить для батареи.

Чтобы снять соединение, пожалуйста, потяните с усилием, так как оно хорошо зафиксировано.

Просто поднимите батарею из компьютера и приобретите замену.

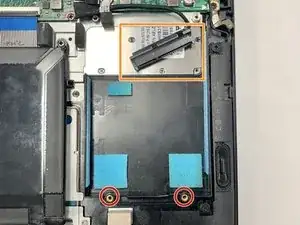

Удалите два винта длиной 3 мм, соединяющие жесткий диск с основанием компьютера, используя биту JIS #1.

Отсоедините соединение между жестким диском и материнской платой.

Уберите жесткий диск из ноутбука.

Для сборки устройства следуйте этим инструкциям в обратном порядке.
