Замена материнской платы Lenovo IdeaPad U530 Touch

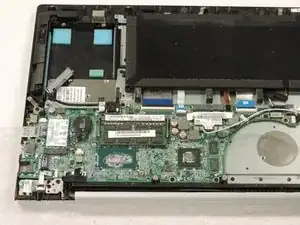

Материнская плата подключена ко всем компонентам устройства, поэтому её снятие — трудоёмкий процесс.
Шаг 1

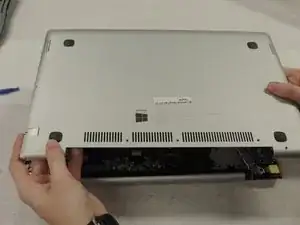

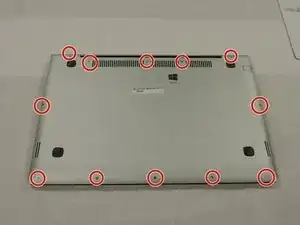

Снимите все винты на задней панели с помощью отвёртки Phillips #000.

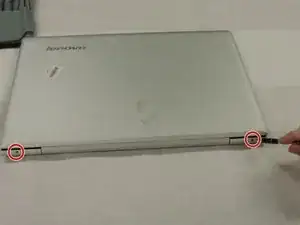

Переверните устройство и снимите два винта с внешней стороны петель.
Шаг 2

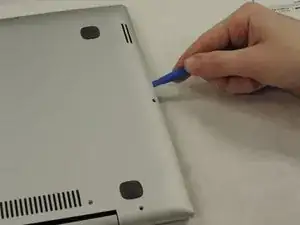

Используйте лопаточку или инструмент для вскрытия iFixIt, чтобы отделить заднюю панель от корпуса устройства.
Шаг 3

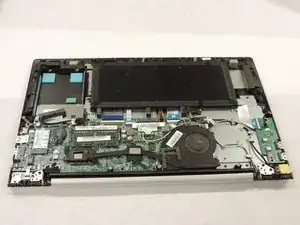

Найдите вентилятор и сопутствующие детали. На фотографиях он расположен в правом нижнем углу компьютера. Он чёрного цвета и имеет выводящую влево трубку (канал).
Шаг 4

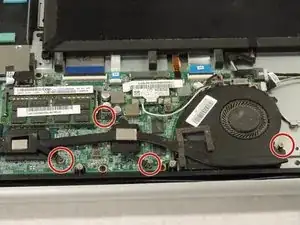

Открутите корпус вентилятора, используя отвёртку PH1.
Все винты вентилятора закреплены на самом устройстве вентилятора, поэтому не пытайтесь отделять их после отворачивания.
Шаг 5

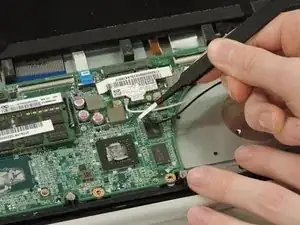

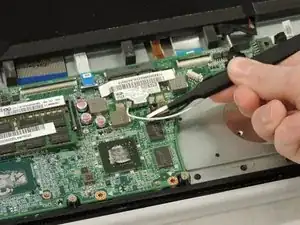

Отсоедините чёрный и белый провода, подключающие вентилятор к сетевому адаптеру.
Шаг 6

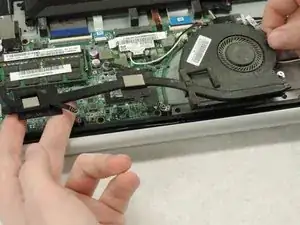

Поднимите вентилятор прямо вверх и извлеките из корпуса.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
