Замена сетевого адаптера Lenovo IdeaPad U530 Touch
Сетевой адаптер прикреплён к материнской плате устройства. Для доступа к адаптеру необходимо снять заднюю панель устройства.
Шаг 1

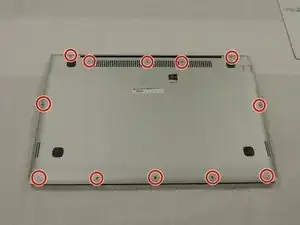

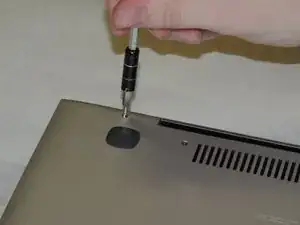

Удалите все винты на задней панели с помощью отвёртки Philips #000.

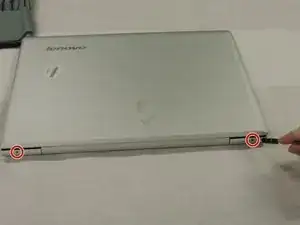

Переверните устройство и удалите два винта снаружи петель.
Шаг 2

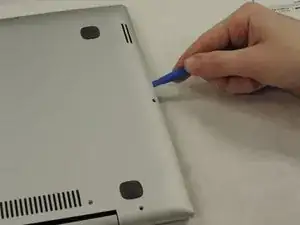

Используйте лопатку или инструмент iFixit для открытия, чтобы отделить заднюю панель от устройства.

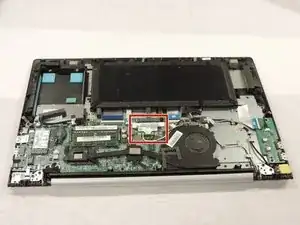

Поднимите заднюю панель прямо вверх для её удаления.
Шаг 3

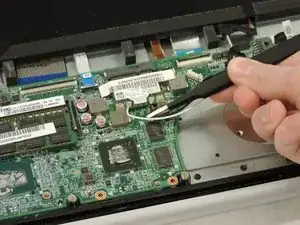

Удалите чёрные и белые провода, соединяющие вентилятор с сетевым адаптером.
Шаг 4

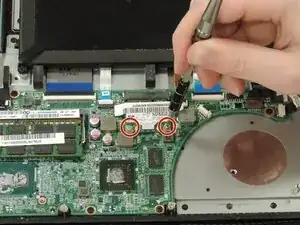

Удалите два винта, крепящие сетевой адаптер к материнской плате.

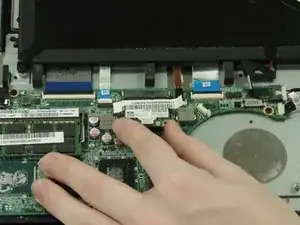

Удалите сетевой адаптер, сдвинув его вниз из разъёма.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
