Замена вентилятора Lenovo IdeaPad U530 Touch

Это пошаговое руководство по замене вентилятора охлаждения в ноутбуке Lenovo IdeaPad U530 Touch.

Симптомы, указывающие на неисправность вентилятора, следующие:

  • издает шум
  • перегревается
  • выдает сообщения об ошибках
  • проблемы с видеокартой

Шаг 1

Снимите заднюю панель, открутив все винты. Используйте насадку PH000.

Не забудьте также открутить винты крепления петель.

Шаг 2

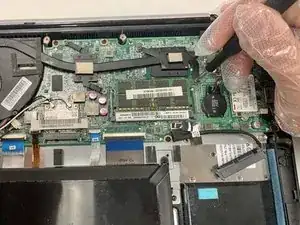

Для снятия панели используйте пластиковый инструмент для открывания, чтобы избежать повреждений.

Шаг 3

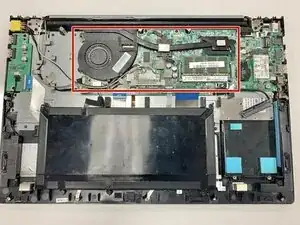

Найдите и оцените состояние батареи. Она расположена в верхнем правом углу компьютера.

Шаг 4

Найдите и открутите все винты, крепящие батарею к корпусу компьютера. Рекомендуется использовать насадку JIS #1 для этой задачи.

Осторожно следите за всеми открученными винтами.

Шаг 5

Отсоедините соединение от батареи к материнской плате. Это единственное соединение, которое необходимо отключить для батареи.

Для удаления соединения потяните крепко, так как оно надежно зафиксировано.

Шаг 6

Просто поднимите батарею из компьютера и приобретите замену.

Шаг 7

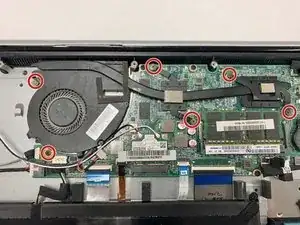

Убирайте шесть винтов размером 3 мм с вентилятора, используя насадку JIS #1.

Шаг 8

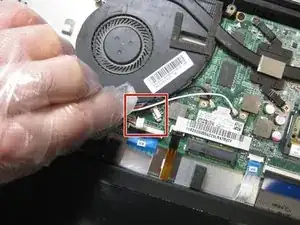

Отсоедините соединительные шнуры от вентилятора и удалите вентилятор.

Заключение

Перевод руководства с ifixit.com
