Замена жесткого диска HP Envy x360 m6-aq005dx
Жесткий диск является основным устройством хранения данных ноутбука. Это компонент, который хранит все данные устройства. В данном руководстве будет показан правильный способ извлечения жесткого диска ноутбука.
Шаг 1

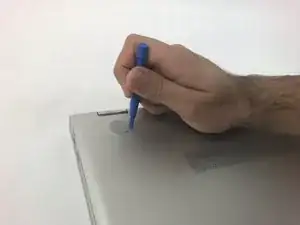

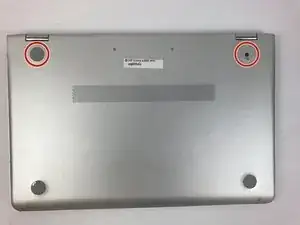

Используйте пластиковый инструмент для открывания, чтобы удалить серые резиночки на нижней части ноутбука. Для нашего устройства нам нужно было удалить только две в верхней части.
Шаг 2

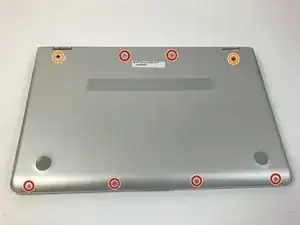

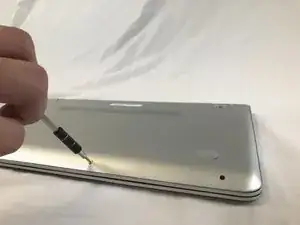

Используйте отвертку Torx T5 для удаления шести винтов длиной 5.1 мм.
Используйте отвертку JIS #1 для удаления двух винтов длиной 7.2 мм.
Шаг 3

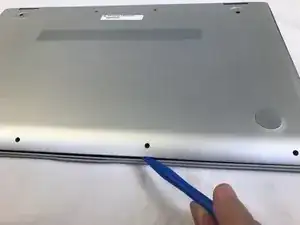

Используйте пластиковый инструмент для открывания, чтобы открыть корпус. Двигайтесь медленно по краю. Вы услышите щелкающие звуки, это происходит из-за открытия мелких зажимов, удерживающих крышку на месте.
Шаг 4

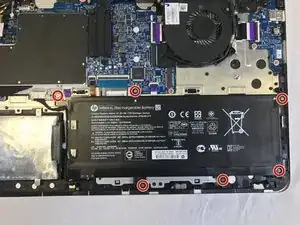

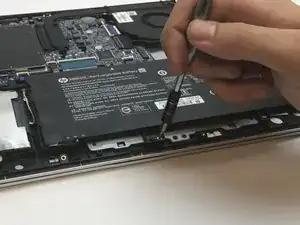

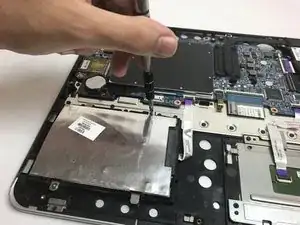

Используйте отвертку JIS #1 для удаления шести винтов длиной 4.7 мм.
Шаг 5
Аккумулятор может вызвать небольшое электрическое напряжение.

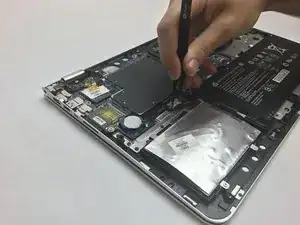

Используйте пинцет, чтобы отключить аккумулятор от материнской платы.
Шаг 6

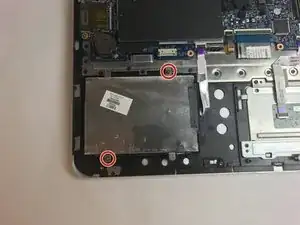

Используйте биту JIS J1 для удаления двух винтов длиной 4.6 мм.
Шаг 7

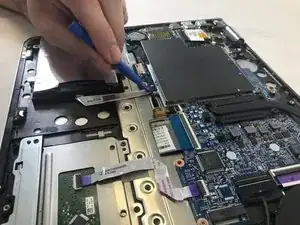

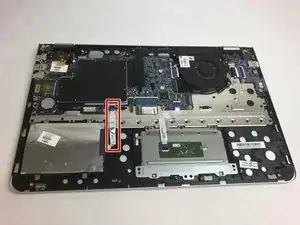

Красный квадрат обрамляет шлейф.
Используйте пластиковый инструмент для открывания, чтобы открыть черный защитный разъем, затем потяните шлейф, чтобы отключить его от материнской платы.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
