HP Envy x360 m6 - aq003dx Замена дисплейного экрана
Это руководство описывает замену треснувшего экрана. Хотя неисправный или зависающий экран обычно связан с проблемой в жестком диске или программном обеспечении, при наличии трещины экрана целесообразно заменить его, следуя этому руководству.
Шаг 1
Переверните ноутбук и с помощью пластикового инструмента для вскрытия снимите резиновые накладки. Для этого устройства необходимо снять только две накладки в верхней части.
Шаг 2
Используйте отвертку Torx T5, чтобы выкрутить шесть мелких винтов.
Используйте крестовую отвертку Phillips #0, чтобы выкрутить винты под резиновыми накладками из шага 1.
Шаг 3
Медленно пройдитесь вокруг кромки инструментом для вскрытия. Шумы, которые вы услышите, вызваны отщёлкиванием небольших защёлок. Продолжайте до тех пор, пока не обойдёте весь ноутбук.
Шаг 4
Снимите шесть винтов длиной 4 мм вокруг батареи с помощью крестовой отвертки Phillips #0.
Шаг 5
Отключите белый разъем батареи от платы. (Рекомендуется использовать плоскогубцы для снятия разъема, чтобы не касаться платы).
После удаления разъема и винтов поднимите батарею и извлеките её из ноутбука.
Порядок снятия разъема и винтов не имеет значения.
Шаг 6
Убедитесь, что задняя панель снова установлена на компьютере, чтобы ни один из внутренних компонентов не был оголён.
Откройте ноутбук и полностью разложите его в плоскость.
Шаг 7

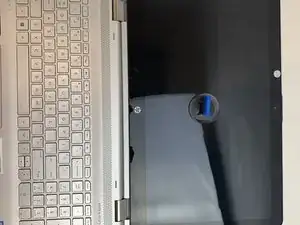

Поместите присоску прямо на экран и нажмите, чтобы присоска плотно закрепилась.
Шаг 8

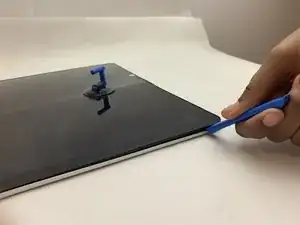

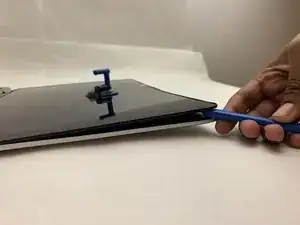

Возьмите инструмент для вскрытия и введите его между резиновым уплотнителем вокруг экрана и задней панелью, затем начните приподнимать, чтобы отжать панель.
Шаг 9

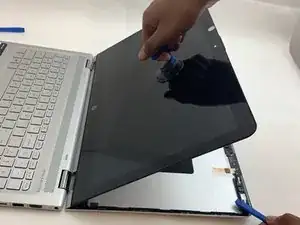

Чтобы извлечь экран из задней панели, одновременно тяните за присоску и создавайте рычаг между задней панелью и резиновым уплотнителем.
Отщелкивающие звуки ожидаемы.
Шаг 10

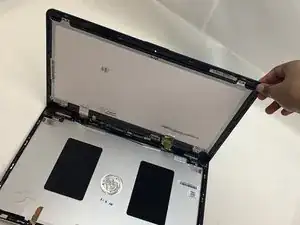

После отсоединения экрана от задней панели обратите внимание на заднюю сторону экрана — снимите ленту, фиксирующую экран к нижней панели.

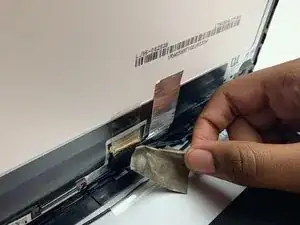

Удалите серую ленту, закрывающую провода с обеих сторон, медленно отрывая ленту, чтобы не оторвать её от клеевого слоя.
Шаг 11

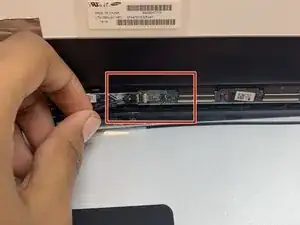

Снимите тонкий чёрный провод, подключённый к плате, сдвинув кабель назад.

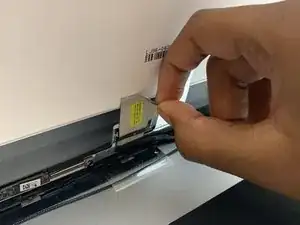

Тяните вниз за ленту, прикреплённую к кабелю, одновременно вытягивая его, чтобы полностью отсоединить все соединения экрана от задней панели.
Шаг 12
После выполнения шагов 1–6 приложите руку к кромке экрана и медленно отведите экран от задней панели, затем извлеките его из устройства.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
