Замена сенсорной панели HP Envy x360 m6-aq005dx

Сенсорная панель - это компонент, используемый для управления курсором на рабочем столе и для выбора различных меню. В этом руководстве даны подробные инструкции по правильному снятию сенсорной панели.

Шаг 1

Используйте пластиковый инструмент для открытия, чтобы снять серые резинки на дне ноутбука. Для нашего устройства нам нужно было удалить только две сверху.

Шаг 2

Используйте отвертку Torx T5 для удаления шести винтов длиной 5.1 мм.

Используйте отвертку JIS #1 для удаления двух винтов длиной 7.2 мм.

Шаг 3

Используйте пластиковый инструмент для открытия, чтобы поддеть корпус. Двигайтесь медленно по краю. Вы услышите щелчки, которые происходят из-за разблокировки маленьких соединений, удерживающих крышку на месте.

Шаг 4

Используйте отвертку JIS #1 для удаления шести винтов длиной 4.7 мм.

Шаг 5

Аккумулятор может вызвать небольшой электрический удар.

Используйте пинцет, чтобы отключить аккумулятор от материнской платы.

Шаг 6

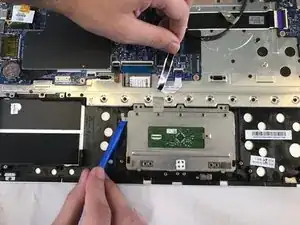

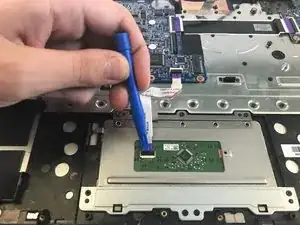

Осторожно отодвиньте застежку разъема с помощью пластикового инструмента и отключите кабель.

Шаг 7

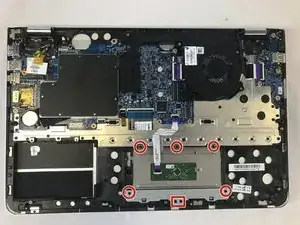

Красный квадрат содержит два винта рядом друг с другом.

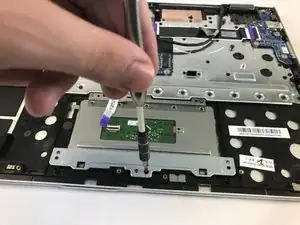

Используя биту PH0, удалите 7 (2.8 мм) винтов, удерживающих сенсорную панель на устройстве.

Шаг 8

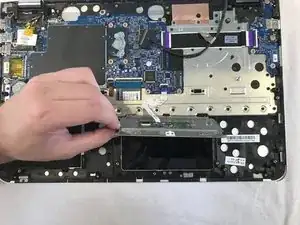

Следите за тем, чтобы шлейф не мешал снятию сенсорной панели.

Используйте пластиковый инструмент для открытия, чтобы поддеть сенсорную панель.
