Замена клавиатуры HP Envy x360 m6-aq005dx

Ноутбуки

Это руководство поможет Вам заменить неисправную клавиатуру в ноутбуке HP Envy x360 m6-aq005dx.

Клавиатура ноутбука HP Envy x360 m6-aq005dx интегрирована в переднюю панель. Чтобы заменить клавиатуру, необходимо заменить всю переднюю панель. Клавиатура требует замены, если клавиши не реагируют на нажатие.

Следуя приведённым ниже шагам и инструкциям, пользователь сможет снять и заменить клавиатуру.

Шаг 1

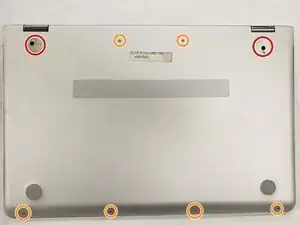

Используйте биту Phillips #0, чтобы выкрутить два винта длиной 7,8 мм, крепящих нижнюю крышку к корпусу компьютера.

Используйте биту Phillips #00, чтобы выкрутить шесть винтов длиной 5,2 мм, крепящих нижнюю крышку к корпусу компьютера.

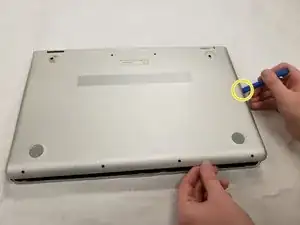

Вставьте пластиковую вскрывающую инструмент iFixit между нижней крышкой и нижним шасси.

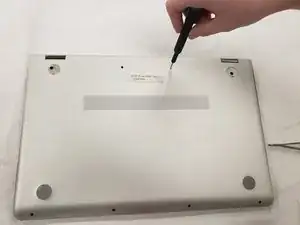

Осторожно снимите крышку с устройства.

Шаг 2

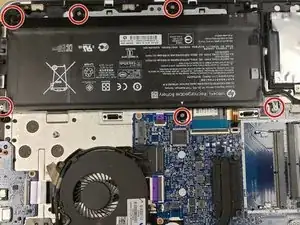

Используйте биту Phillips #00, чтобы выкрутить шесть винтов длиной 4,6 мм, крепящих аккумулятор к верхней крышке.

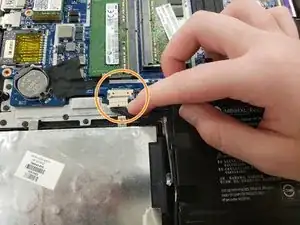

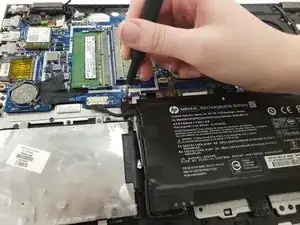

Отключите кабель аккумулятора от материнской платы.

Поднимите аккумулятор и отложите его в сторону.

Шаг 3

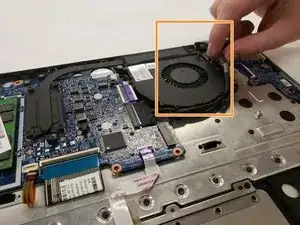

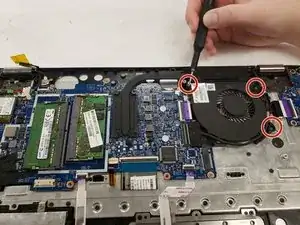

Используйте биту Phillips #00, чтобы выкрутить три винта длиной 4,6 мм, крепящих вентилятор к верхней крышке.

Освободите кабель дисплейной панели из фиксирующих скоб и канала вентилятора.

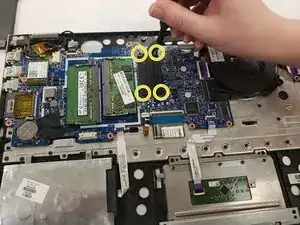

Используйте биту Phillips #0, чтобы выкрутить четыре винта-фиксатора длиной 6,2 мм, крепящих сборку вентилятора и радиатора к материнской плате.

Снимите сборку вентилятора и радиатора.

Шаг 4

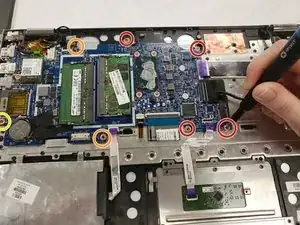

Используйте биту Phillips #00, чтобы выкрутить следующие винты, крепящие материнскую плату к верхней крышке:

Четыре винта длиной 4,6 мм;

Два винта длиной 3,3 мм.

Используйте биту Phillips #0, чтобы выкрутить один винт длиной 4,5 мм, крепящий системную плату к верхней крышке.

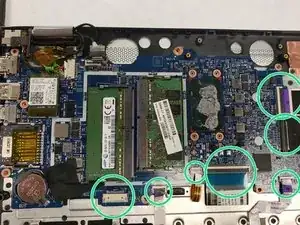

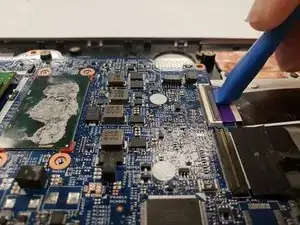

Используйте пластиковую вскрывающую инструмент iFixit, чтобы отключить семь отмеченных кабелей передачи данных, подключённых к системной плате.

Поднимите материнскую плату и снимите её с верхней крышки.

Шаг 5

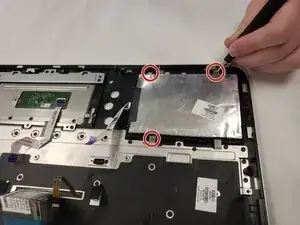

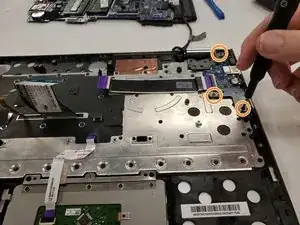

Используйте биту Phillips #00, чтобы выкрутить три винта длиной 4,6 мм, крепящих жёсткий диск к верхней крышке.

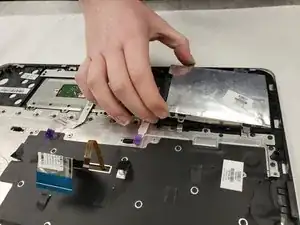

Снимите жёсткий диск.

Шаг 6

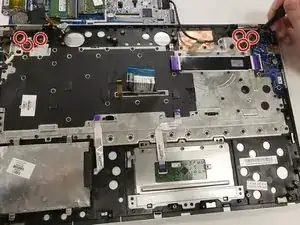

Используйте биту Phillips #0, чтобы выкрутить шесть винтов длиной 4,5 мм, крепящих сборку дисплея к клавиатуре/верхней крышке.

Используйте биту Phillips #00, чтобы выкрутить три винта длиной 3,3 мм, крепящих плату разъёмов к клавиатуре/верхней крышке, затем снимите плату разъёмов.

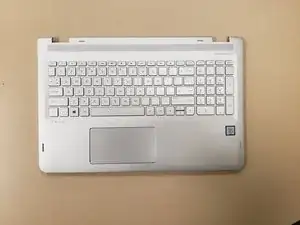

Замените клавиатуру.

Заключение

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
